Руководство по эксплуатации станка JET BD-6 12
вниз рычаг автоматической подачи, пока гайка
прочно не войдет в зацепление с ходовым винтом.
ВАЖНО: Ваша левая рука всегда должна быть
свободной, чтобы при необходимости стукнуть по
кнопке аварийного выключения.
4. Тщательно следите за перемещением
инструмента, и когда он достигнет отметки на
заготовке, что означает завершение резания, резко
потяните рычаг автоматической подачи вверх и
убедитесь, что он остался в положении ВВЕРХ. Если
требуется высокая точность обработки,
рекомендуется завершать точение вручную.
ПРИМЕЧАНИЕ: Если требуется буртик с идеально
ровными углами, следует использовать инструмент
соответствующей формы.
5.4 Точение конусов
Точение конусов требует задействования верхней
каретки, которая установлена на поперечном
суппорте и настроена на прямой угол для всех
обычных операций. Это отображается на нулевой
отметке, на корпусе поперечного суппорта.
Чтобы настроить крестовой суппорт таким
образом, чтобы режущий инструмент мог
проточить конус, сначала переместите суппорт,
пока не откроются два винта с внутр.
шестигранником (А), как показано на рис. 8.

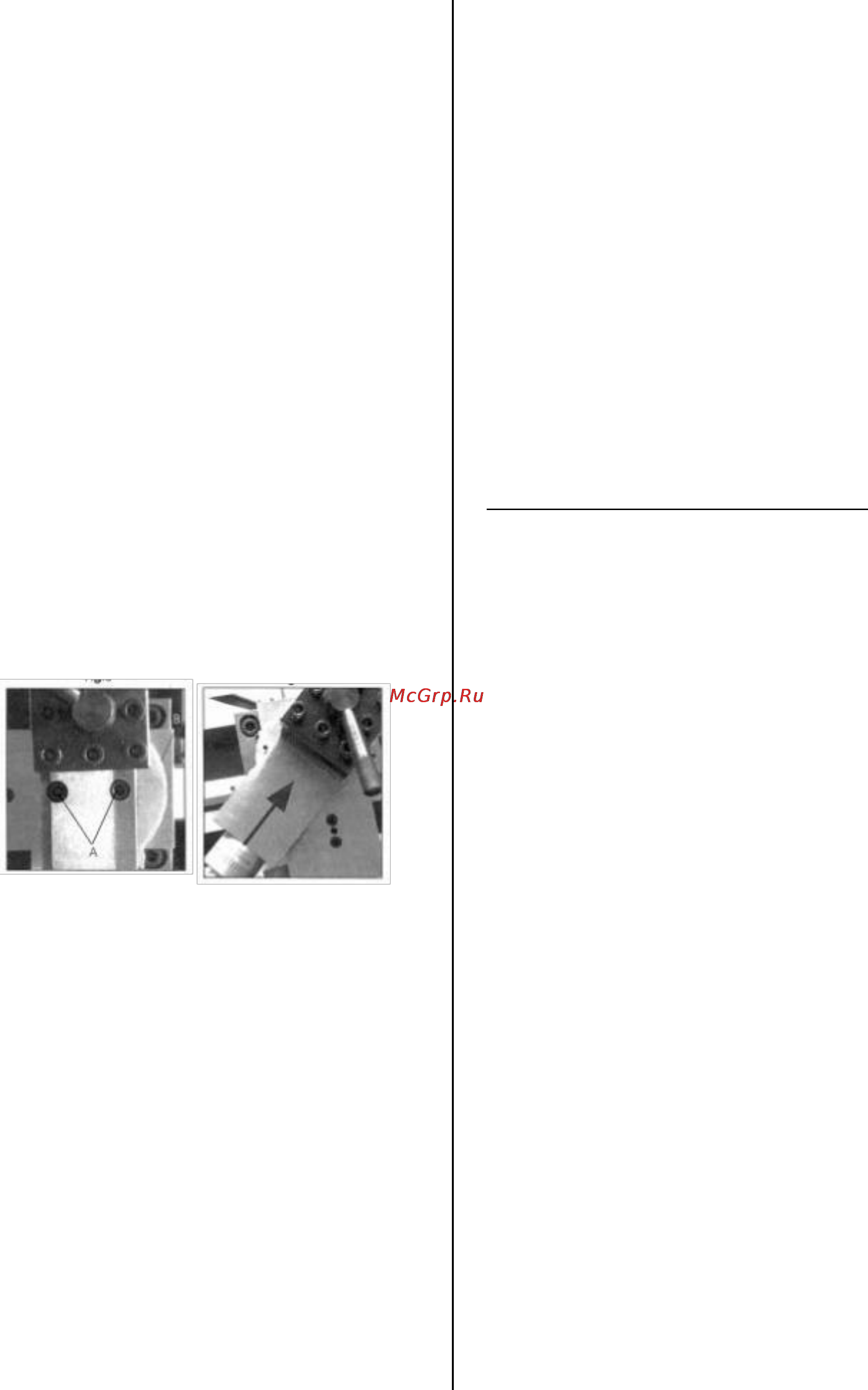

Рис.8
Ослабьте болты так, чтобы крестовой суппорт
можно было повернуть на требуемый угол,
отображаемый на шкале. Закрепите суппорт в этом
положении, затянув винты с внутр.
шестигранником.
Конус обрабатывается при помощи
соответствующей настройки поперечного суппорта,
а затем при использовании ручки подачи
крестового суппорта, чтобы подать режущий
инструмент в направлении стрелки, как показано
на рис. 8.
5.5 Нарезание резьбы
Данная операция требует определенного уровня
квалификации и точности. Ее не следует начинать
до тех пор, пока вы полностью не разберетесь со
всеми аспектами токарного станка.
Важно, что суппорт будет двигаться по
направлению к передней бабке на автоматической
подаче, также как точение на автоматической
подаче, только подача при этом будет гораздо
больше, что определяется конфигурацией гитары.
Режущий инструмент подходит к патрону очень
близко. Поэтому следует проявлять большую
аккуратность и концентрацию, чтобы
гарантировать, что режущий инструмент не
врежется в какую-либо часть станка, иначе это
приведет к повреждению оборудования.
Токарный станок поставляется с ходовым винтом,
который участвует в нарезании метрических резьб
в диапазоне шагов 0,4 – 2,00 мм. Следует иметь
ввиду, что тип резьбы, которую требуется нарезать,
например, UNF, BA, BSP, BSW и т.д. полностью
определяется профилем режущего инструмента.
Для подробной информации по технологии
нарезания резьбы, режущему инструменту и т.д.
следует обратиться к соответствующей литературе
или получить консультацию у квалифицированного
токаря.
Общая информация по нарезанию резьбы:
1. Постарайтесь получить как можно большее
расстояние от патрона до конца
обрабатываемой резьбы. И если позволяет
конструкция, то сделайте сбег, который
меньше внутреннего диаметра резьбы.
2. Установите соответствующие зубчатые колеса
для требуемой резьбы, правильно установите
режущий инструмент. Установите требуемую
глубину резания, расположите инструмент для
начала обработки.
3. Примечание: глубина резания очень важна, ее
можно рассчитать или получить из
соответствующего справочного материала.
4. Пред началом обработки соблюдите все меры
предосторожности, запустите станок, рычаг
автоматической подачи должен быть в
позиции расцепления (Вверх).
5. Резко зацепите рычаг автоматической подачи,
поверните переключатель
ВПЕРЕД/ВЫКЛ./РЕВЕРС (Рис. 5, С) в положение
ВПЕРЕД.
6. Как только инструмент достигнет конца
резьбы, поверните переключатель (Рис. 5, С) в
положение ВЫКЛ.
7. Не расцепляйте рычаг автоматической подачи.
8. Отведите инструмент, используя рукоятку
поперечной подачи, примечая точную
позицию на шкале и точное количество
оборотов.
9. Поверните переключатель (Рис. 5, С) в
положение «РЕВЕРС» (REVERSE), суппорт
переместится назад к началу резьбы, затем
поверните переключатель (Рис. 5, С) в
положение ВЫКЛ. (OFF).
