Руководство по эксплуатации станка JET BD-6 6
технические характеристики были актуальны на
момент издания руководства по эксплуатации.
Производитель оставляет за собой право на
изменение конструкции и комплектации
оборудования без уведомления потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для
оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте станки
с запасом.

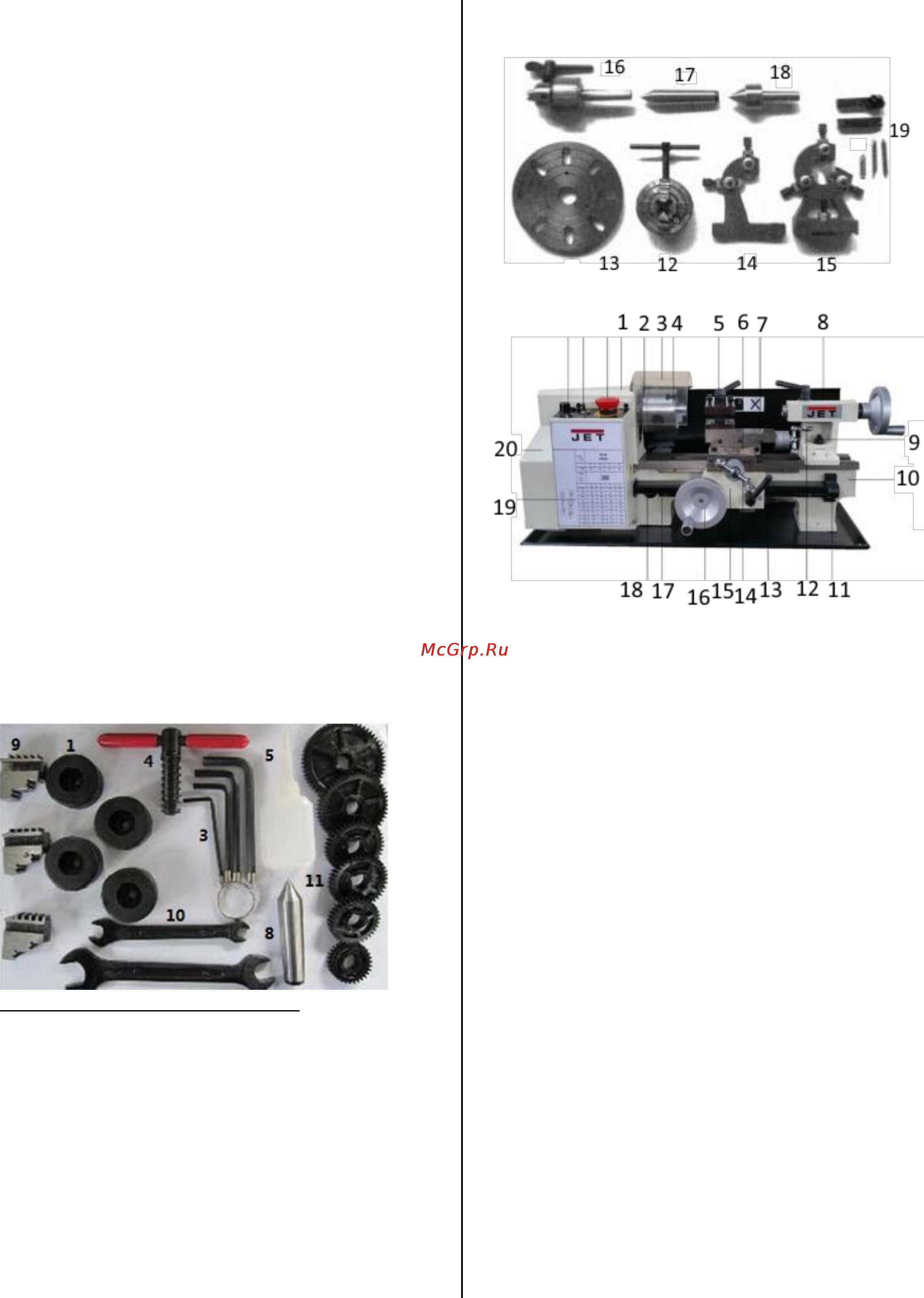

3.2 Объем поставки
Станок в сборе.
Оснастка:
1. Резиновые ножки – 4 шт.
2. Винты с полукруглой головкой и крестовым
шлицем М6х20* – 4 шт.
3. Шестигранные ключи (3, 4, 5, 6) – 4 шт.
4. Ключ для патрона – 1 шт.
5. Пластиковый масляный шприц – 1 шт.
6. Плавкий предохранитель* (250 В/2 А) – 1 шт.
7. Рукоятка *– 1 шт.
8. Неподвижный центр (МТ-2) – 1 шт.
9. Обратные кулачки – 3 шт.
10. Двухсторонние рожковые ключи (8-10, 14-17) –
2 шт.
11. Сменные зубчатые колеса (30Т, 35Т, 40Т, 40Т,
50Т, 60Т) – 6 шт.
Дополнительно можно приобрести:
12. 4-х кулачковый патрон с независимым
перемещением кулачков
13. Планшайба, диаметр 160 мм
14. Подвижный люнет
15. Неподвижный люнет
16. Сверлильный патрон для задней бабки,
диапазон зажима 13 мм
17. Центр для передней бабки (МТ3)
18. Вращающийся центр (Для задней бабки, МТ2)
19. Набор режущего инструмента из 6 шт. Включает
в себя инструмент для нарезания резьбы,
отрезной/канавочный инструмент, подрезной и
инструмент общего назначения. (Шестигранный
ключ не показан)
3.3 Описание станка
Рис.1
1. Передняя бабка
2. Фланец шпинделя
3. Защитный кожух патрона
4. Трехкулачковый патрон
5. Резцедержатель
6. Поперечный суппорт
7. Крестовой суппорт
8. Задняя бабка
9. Крепежная гайка задней бабки
10. Станина
11. Правый подшипник ходового винта
12. Рукоятка перемещения крестового суппорта
13. Рычаг автоматической подачи
14. Рукоятка перемещения поперечного суппорта
15. Фартук суппорта
16. Маховик продольного перемещения суппорта
17. Ходовой винт
18. Крышка щетки электродвигателя
19. Таблица резьбы
20. Крышка привода
21. Рукоятка регулировки частоты вращения
шпинделя
22. Переключатель шпинделя
ВПЕРЕД/ВЫКЛ./РЕВЕРС
23. Аварийный выключатель
