инструкция по эксплуатации станка JET мод. BD-X7

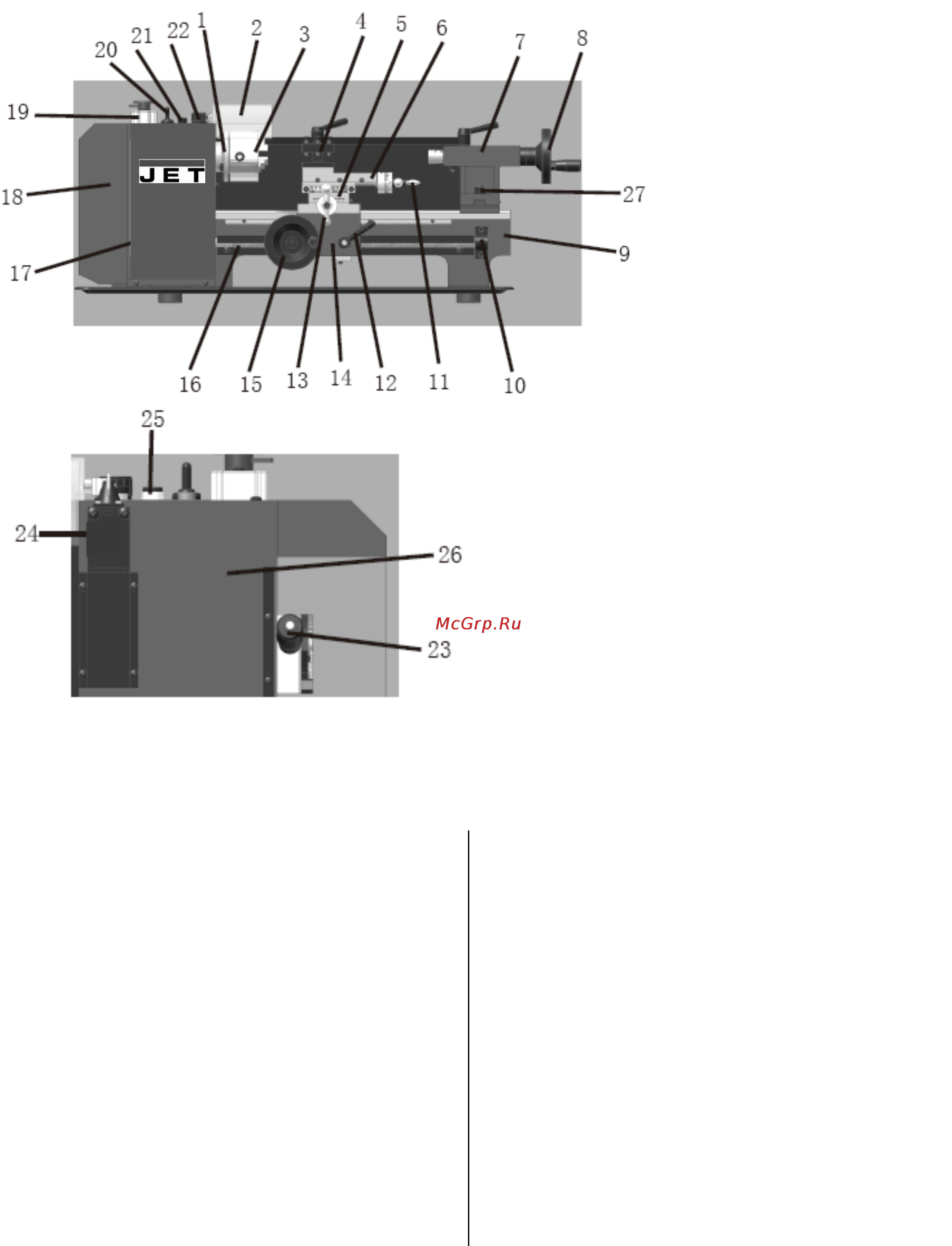

1. Шпиндель

2. Защита патрона с концевым

выключателем

3. 3-х кулачковый патрон

4. Резцедержатель

5. Поперечный суппорт

6. Верхний суппорт

7. Задняя бабка

8. Маховик задней бабки

9. Станина

10. Опора продольного винта

11. Ручка перемещения верхне-

го суппорта

12. Рукоятка включения подачи

13. Рукоятка поперечного суп-

порта

14. Фартук суппорта

15. Маховик ручного продольно-

го перемещения суппорта

16. Ходовой винт

17. Табличка

18. Крышка коробки подач

19. Аварийный выключатель

20. Переключатель направления

вращения

21. Предохранитель

22. Регулятор плавного измене-

ния частоты вращения

23. Рукоятка выбора автоподачи

(влево/нейтраль/вправо)

24. Концевой выключатель

25. Разъем для подключения

индикатора частоты враще-

ния шпинделя

26. Передняя бабка

27. Винт фиксации задней бабки

1. ПЕРЕДНЯЯ БАБКА

Мотор передает вращение на шпиндель при

помощи зубчатого ремня. Частота вращения

шпинделя может плавно изменяться и регу-

лируется при помощи рукоятки (22), располо-

женной на основной контрольной панели.

Шпиндель имеет отверстие с конусом Морзе

№3, чтобы можно было использовать центр с

планшайбой или вращающимся зажимом.

Самоцентрирующий патрон (3) с тремя кулач-

ками установлен на шпинделе (1). Чтобы

снять патрон, просто снимите три крепежные

гайки сзади выступа шпинделя, чтобы его

можно было свободно вытащить вместе с

тремя установочными штифтами.

Для более эффективного использования па-

трона для него поставляются три внешних ку-

лачка. Инструкции по эксплуатации и монтажу

внешних кулачков смотрите в разделе «Ак-

сессуары».

На фланце шпинделя 6 отверстий для более

удобного фиксирования планшайбы. 4-х ку-

лачковый патрон (см. Аксессуары).

2. КОРОБКА ПЕРЕДАЧ

Коробка передач защищена кожухом (18), ко-

торый можно снять, открутив два крепёжных

шестигранных винта.

Зубчатый механизм, показанный на Рис. 2,

передаёт вращение винту подачи. Винт пода-

чи работает, как червяк, и во время эксплуа-

тации рукоятки автоподачи (12), которая кре-

пится гайкой к винту подачи, передаёт враще-

ние суппорту, а затем режущему инструменту.

Таким образом, подача передаётся для наре-

зания резьбы и обточки. Частота вращения

винта подачи и скорость режущего инстру-

мента определяется конфигурацией коробки
