инструкция по эксплуатации станка JET мод. BD-X7

(для задней бабки)

9) 3 кулачка патрона

10) Набор шестерен (дюймовые или метриче-

ские)

Учитывая вес станка, воспользуйтесь помо-

щью, чтобы поднять ее на хорошую, прочную

поверхность или рабочий верстак. Далее,

удалите все следы консервирующих смазок

при помощи парафина или растворителя хо-

рошего качества, а также слегка смажьте

маслом все обработанные поверхности.

Для удобства транспортировки рукоятка пода-

чи поперечного суппорта была установлена

наоборот. Снимите её, открутив крепёжный

шестигранный винт, и установите должным

образом. Затем проверьте, чтобы все рукоят-

ки свободно двигались.

Прикрепите пластиковые ручки к маховикам

ручной подачи и подачи задней бабки, затяни-

те гайки и убедитесь, что рукоятки свободно

вращаются на болтах, но не болтаются.

Регулировки суппорта, поперечных салазок и

резцовых салазок крестового суппорта уста-

навливаются на заводе, чтобы обеспечить

ровное движение в обоих направлениях. Од-

нако, если во время транспортировки, регули-

ровки были нарушены, на что будет указывать

затрудненное и неравномерное движение,

обратитесь к разделу «Настройки и регули-

ровки», чтобы получить информацию относи-

тельно методов настройки.

В комплект поставки входят все шестигран-

ные ключи и гаечные ключи, необходимые

для проведения различных регулировок, вме-

сте с патронным ключом для трехкулачкового

патрона и запасным предохранителем. Па-

трон плавкого предохранителя расположен на

основной контрольной панели.

Закрепите 4 резиновые основания и две опо-

ры на нижней части станины четырьмя бол-

тами М8. Такие болты используются также

для крепления поддона для сбора стружки.

Чтобы станок устойчиво стоял, мы рекомен-

дуем установить станок на прочное основа-

ние, как описано в разделе «Установка стан-

ка».

Три кулачка для самоцентрирующегося па-

трона увеличивают производительность па-

трона и описываются более подробно в раз-

деле «Аксессуары».

УСТАНОВКА СТАНКА

Внимание!

Не запускайте станок в работу, пока не за-

вершены все работы по установке и регу-

лировке станка.

Станок должен устанавливаться на верстаке

достаточной высоты, так чтобы вам не прихо-

дилось сгибаться для работы.

Убедитесь, что место достаточно освещено,

чтобы вам не пришлось работать в собствен-

ной тени.

Чтобы станок прочно стоял на основании, ре-

комендуется закреплять его на основании с

помощью винтов.

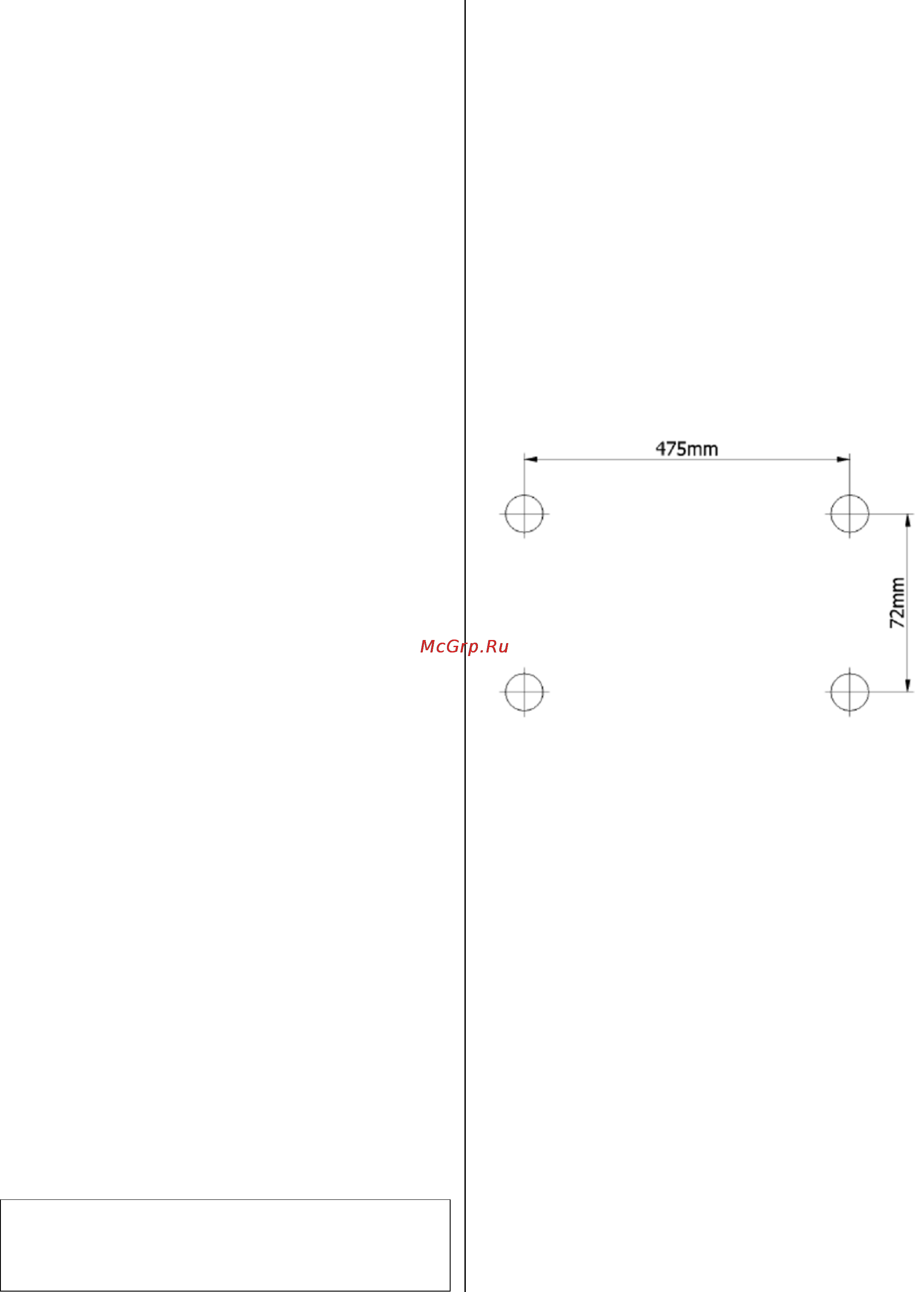

Чтобы закрепить станок на верстаке, открути-

те болты М8, которые фиксируют резиновые

основания и опоры станка и снимите резино-

вые основания. Просверлите в верстаке че-

тыре отверстия 10 мм в соответствии с раз-

мерами на Рис.4. С помощью длинных болтов

М8 или болтами с плоской головкой (не по-

ставляются) закрепите станок на верстаке.

Убедитесь, что поддон для сбора стружки ус-

тановлен правильно.

Рис.4

Если Вы не хотите устанавливать станок на

верстак, Вы можете закрепить станок на де-

ревянном основании толщиной 18 мм, реко-

мендуемые размеры основания 800х300 мм.

Монтажные отверстия просверлите в дере-

вянном основании. Для работы устанавливай-

те станок на верстак, закрепляя деревянное

основание зажимами.

ПРОЦЕДУРА ЗАПУСКА

А. ПЕРВИЧНЫЙ ЗАПУСК ВО ВРЕМЯ УСТА-

НОВКИ (Рис. 5)

Убедитесь, что поперечный суппорт находит-

ся на достаточном расстоянии от патрона. Ру-

коятка автоматической подачи должна быть

выключена (то есть рукоятку нужно поднять).

Включите вилку токарного станка в розетку.

Выберете «ВПЕРЁД», используя выключатель

(В) на главной панели управления. Затем раз-

блокируйте аварийный выключатель, нажав

на красную кнопку, и подвиньте её по направ-

лению к передней бабке, на красной кнопке

(А) нарисована стрелка. Загорится зелёная

лампочка.
