инструкция по эксплуатации станка JET мод.BD-8A
7

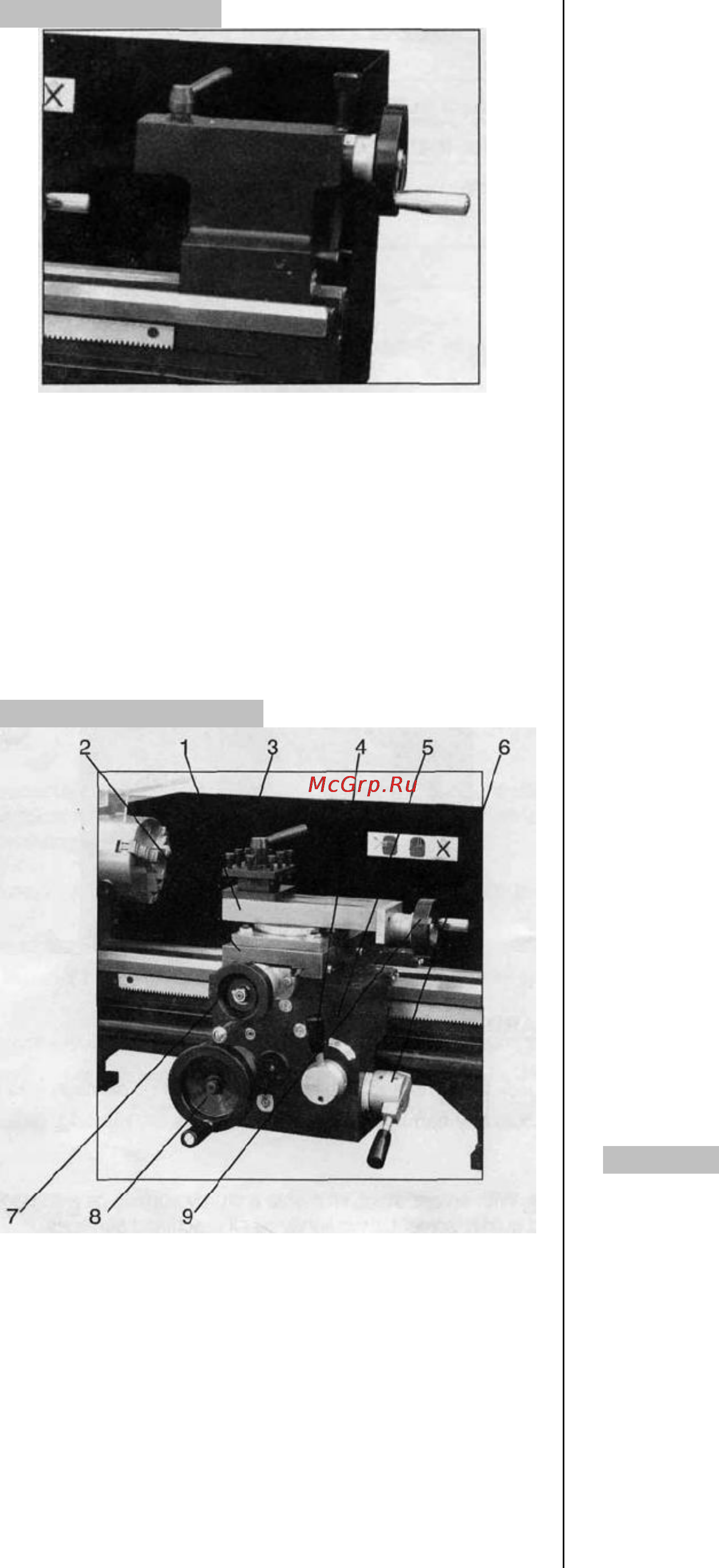

3. ЗАДНЯЯ БАБКА
Задняя бабка может двигаться вдоль
станины в любое нужное положение и
фиксируется в нужном месте при помощи
быстрой фиксирующей рукоятки (за задней
бабкой и с правой стороны). Шпиндель
задней бабки имеет конус Морзе № 2 для
крепления центра или сверлильного патрона.
Вращающийся центр и сверлильный патрон
также можно купить у вашего дилера.
(Смотрите аксессуары).
4. КАРЕТКА/СУППОРТ
Верхний дополнительный суппорт (1) с
четырехпозиционным резцедержателем (3),
установлен на поперечных направляющих (2),
что позволяет проводить сложные и
деликатные операции. Продольный и
поперечный суппорты могут приводиться в
действие при помощи винта, через
приводную гайку, чтобы обеспечить
автоматическую подачу, когда задействован
рычаг автоматической подачи (4),
установленный на фартуке (5). С правой
стороны фартука рукоятка выбора (6) меняет
поперечную автоматическую подачу на
продольную автоматическую.
Положение резца достигается за счет
поворота рукоятки подачи поперечных
салазок (7), которые двигаются по токарному
станку, и каретки/суппорта или рукоятки
ручной подачи (8), которая двигается
продольно. Кроме того, рукоятка подачи
резцовых салазок (9) может использоваться
для перемещения инструмента небольшими
порциями под нужным углом к поперечным
салазкам. Салазки могут устанавливаться
под углом к поперечным салазкам, чтобы
можно было нарезать короткие конусы или
фаски. Более подробно это описывается в
"Резке под углом".
Поперечные салазки и резцовые салазки
поставляются со шкалой. Она используется
для точного перемещения инструмента, одно
деление равно 0,025 мм. Когда рукоятка
подачи поворачивается, то же происходит и
со шкалой. Шкала на поперечных салазках
может также оставаться стационарной при
повороте ручки, что позволяет "обнулить"
шкалу. Этот способ использования более
подробно обсуждается в "Эксплуатации".
Резцедержатель имеет 8 винтов с
квадратным подголовком, которые
используются для фиксации резца в любом
нужном положении. Возможна установка
четырех вставных резцов для быстрой и
простой смены.
Резцедержатель поворачивается путем
ослабления рычага сверху, так что он может
быть немного приподнят и затем установлен
в нужное положение.
ВСЕГДА проверяйте резцедержатель, и
соответственно резец на предмет фиксации,
крепко затягивая рычаг, прежде чем начинать
работу.
5. МОТОР
Станок предназначен для эксплуатации в
закрытых помещениях с температурой от 10
до 35⁰С и относительной влажностью не
более 80%.
Во избежание преждевременного выхода
электродвигателя станка из строя и
увеличения ресурса его работы необходимо:
регулярно очищать электродвигатель от
стружки и пыли; контролировать надежность
контактов присоединенных силовых кабелей;
контролировать соответствие сечения
силового или удлинительного кабеля.
