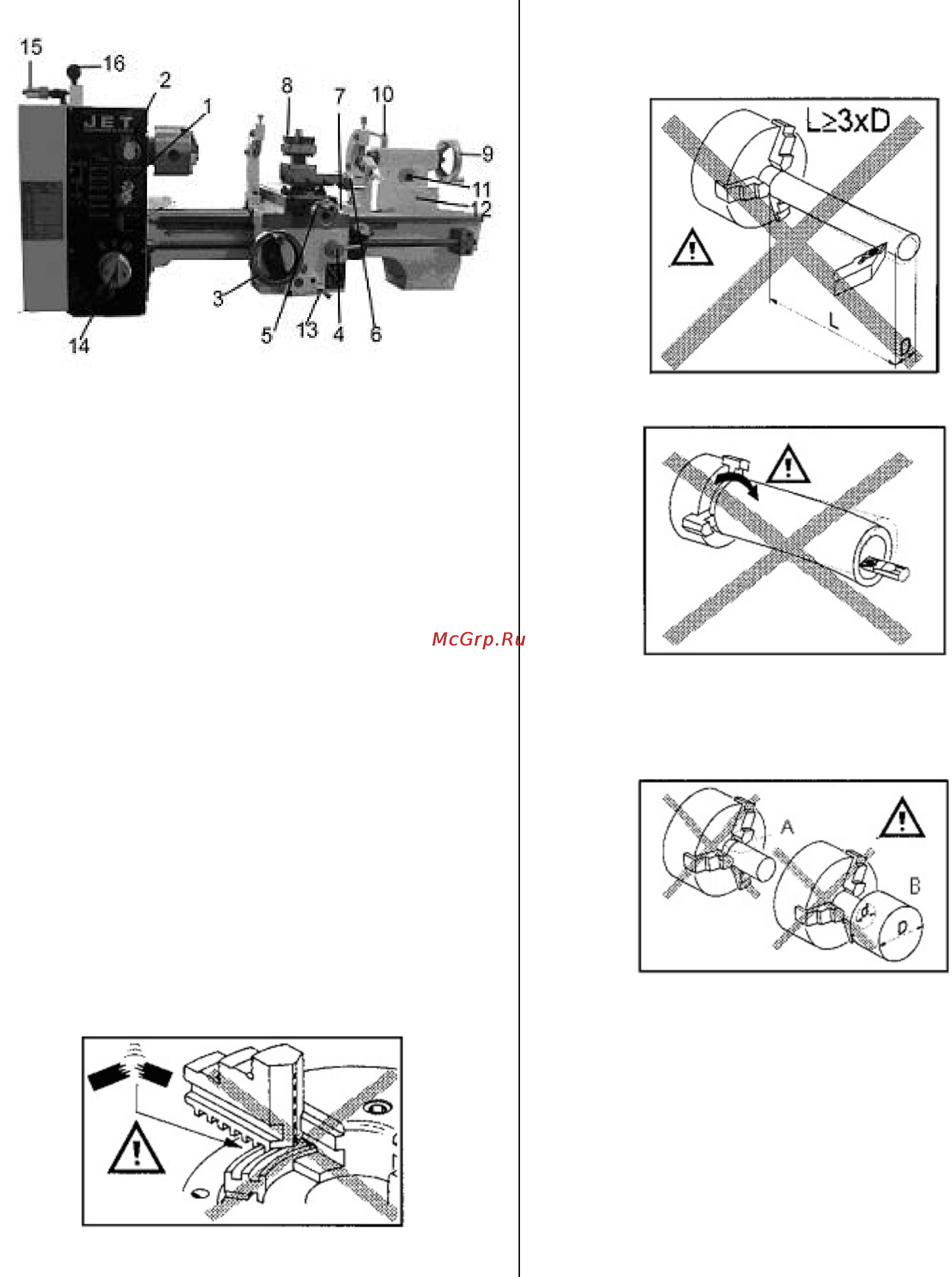

инструкция по эксплуатации станка JET мод.BD-920W
7
5.1 Элементы управления
Рис. 1
1. Основной выключатель мотора
2. Переключатель направления вращения
мотора
3. Маховик продольного суппорта
4. Рычаг гайки ходового винта
5. Маховик поперечного суппорта
6. Ручка верхнего суппорта
7. Зажимной винт продольного суппорта
8. Четырехпозиционный резцедержатель
9. Маховик пиноли задней бабки
10. Зажимной рычаг пиноли задней бабки
11. Фиксатор задней бабки
12. Поперечная регулировка задней бабки
13. Рычаг автоматической подачи
14. Переключатель скорости подачи
15. Рычаг направления подачи
16. Рычаг натяжения ремня
5.2 Зажим заготовки
Соблюдайте правильность установки кулачков.
Зубцы кулачков и архимедова спираль патрона
должны находиться в полном зацеплении.
Выступающие кулачки могут сломаться и
вылететь в процессе работы (Рис.2).
Рис.2
Избегайте консольно зажимать длинные
заготовки. Они могут погнуться (Рис.3) или
вырваться (Рис.4).
Используйте заднюю бабку или люнет.
Рис.3
Рис.4
Старайтесь не обрабатывать заготовки с
короткой зажимной длиной (A, Рис.5) или
небольшого диаметра (B).
Рис.5
Располагайте заготовку лицевой стороной.
5.3 Зажим резца
Угол резания только тогда будет иметь
необходимое значение, когда режущая кромка
резца установлена по центру оси заготовки.
Контролировать правильность установки высоты
резца с помощью подкладок можно по центру
задней бабки (Рис. 6).
