Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для
оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте станки
с запасом.
Станок предназначен для эксплуатации в закрытых
помещениях с температурой от 10 до 35⁰С и
относительной влажностью не более 80%.
3.2 Объем поставки
Набор гаечных ключей 14-17 – 1 ключ
Упорный центр MT-3, из стали S45C – 1 шт
Переходник: MT-5- 1 шт. MT-3 – 1 шт
Набор шестигранных ключей 3-8 мм
Сменные шестерни: 30/60T,
38T/44T/48T/52T/56T/20T/21T. Итого 9 шт.
Ключ для резцедежки – 1 шт.
Патронный ключ (10mm квадратный) – 1 шт.
Опоры для установки – 6 шт
Планшайба: D1-4 10” – 1 шт.
3-х кулачковый патрон 160mm и обратные кулачки
(комплект)
Подвижный/неподвижный люнеты – 1 шт.
Вращающийся центр MT-3 – 1 шт.
Инструкция на русском языке
Деталировка

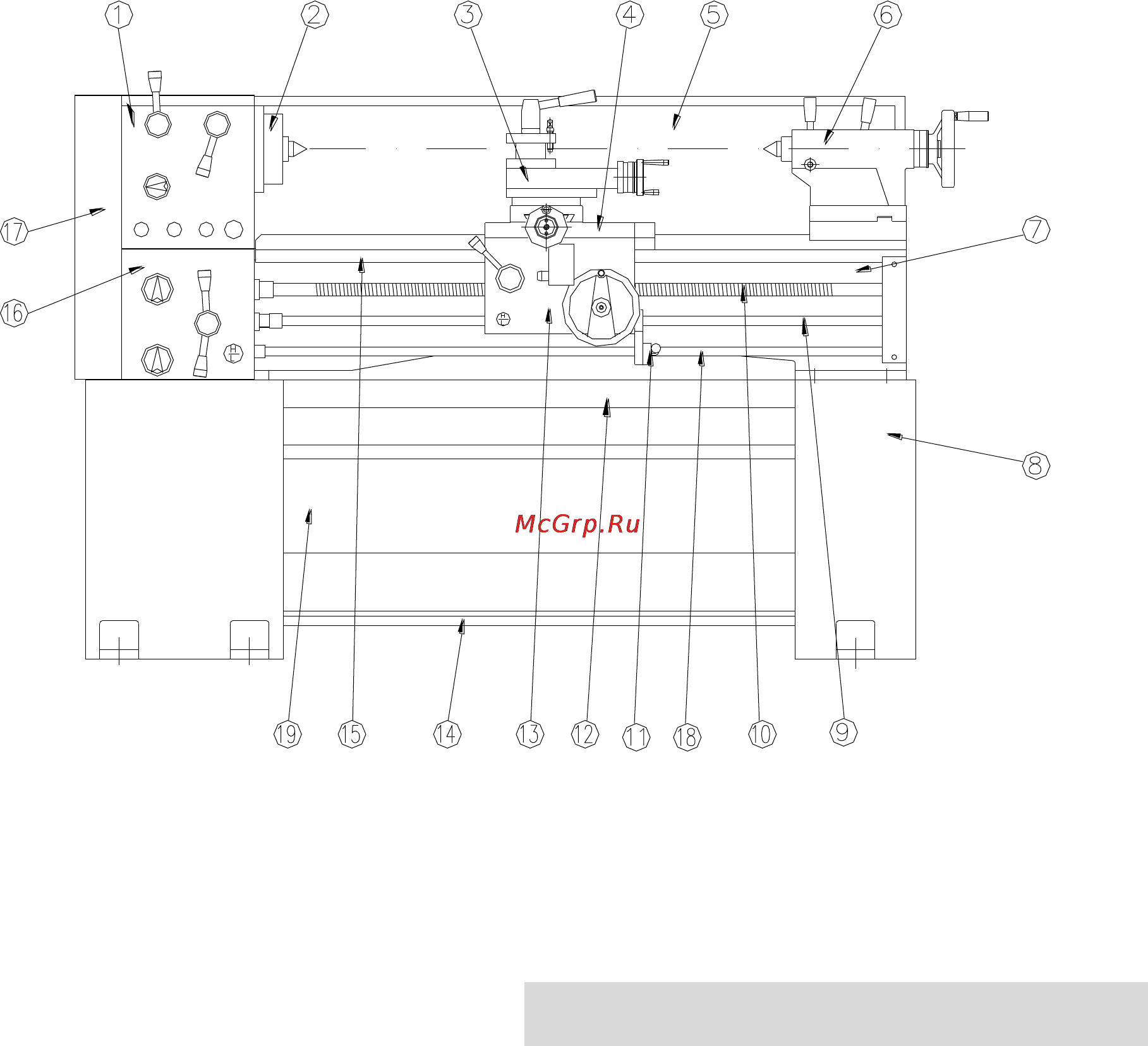

3.4 Описание станка
Рис.1
1. Передняя бабка
2. Шпиндель
3. Верхний суппорт
4. Поперечный суппорт и салазки
5. Защита от разбрызгивания
6. Задняя бабка
7. Станина
8. Основание
9. Вал подачи
10. Ходовой винт
11. Рычаг управления вращением шпинделя
12. Поддон для сбора СОЖ
13. Фартук
14. Ножной тормоз
15. Зубчатая рейка
16. Коробка скоростей
17. Торцевая крышка
18. Вал управления вперед/назад
19. Соединительная панель
4. ТРАНСПОРТИРОВКА И ПУСК В
ЭКСПЛУАТАЦИЮ
4.1 Распаковка станка
После получения станка снимите аккуратно
упаковку, но не удаляйте опору, пока станок не
будет перемещен в выбранное для подъема место.
4.2 Очистка станка
Не перемещайте суппорт или заднюю бабку по
направляющим, пока полностью не очистите и не
