Периодически проверяйте уровень станка, чтобы

гарантировать его точность.

Прикрепленный к полу станок: Расположите станок

на шести болтах (12 мм), установленных в

фундаменте, они отвечают за расположение опор

станка. Точно выставьте уровень станка, затем

затяните крепежные гайки. Проверьте уровень.

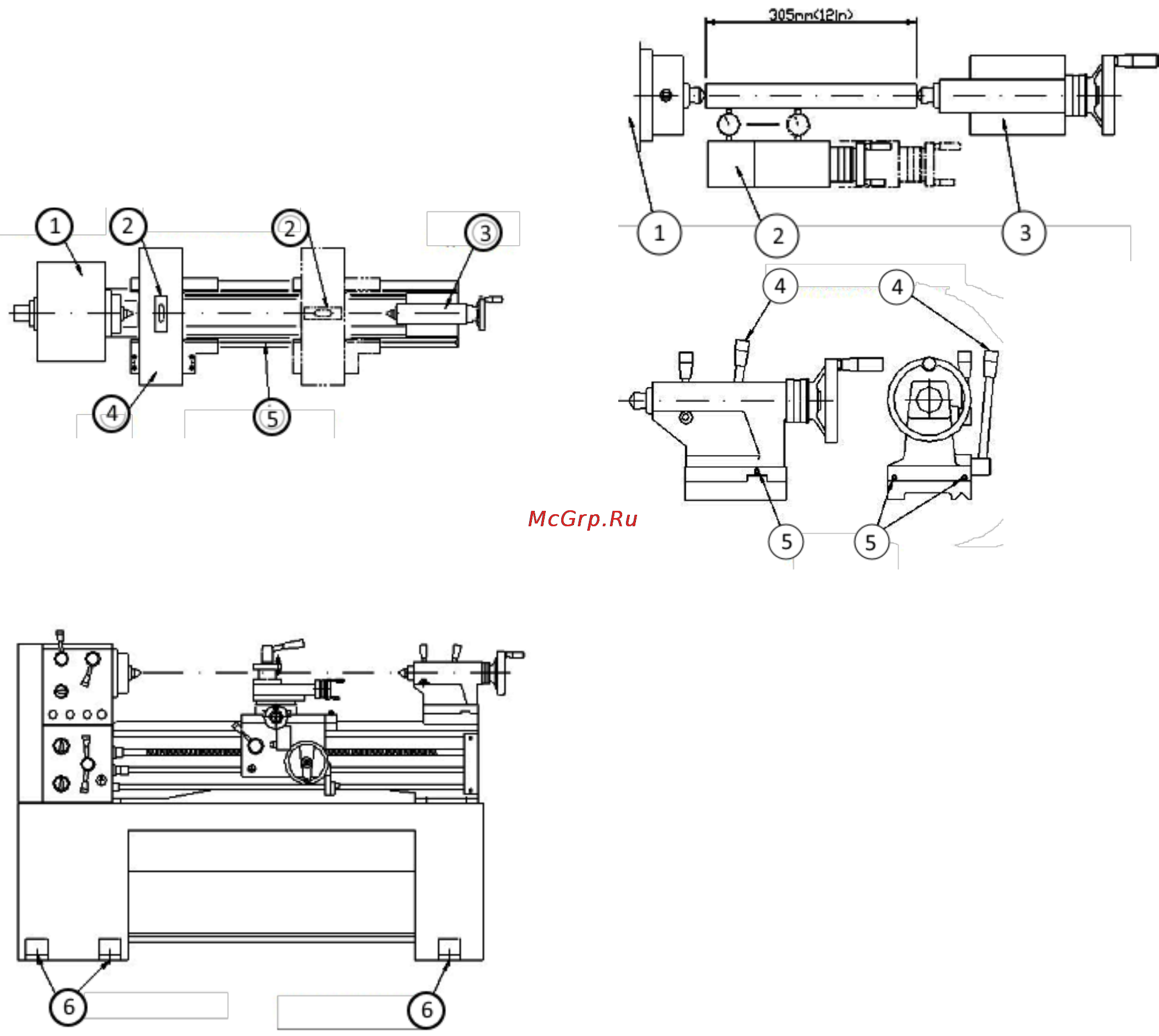

Рис.4

1. Передняя бабка

2. Высокоточный уровень

3. Задняя бабка

4. Суппорт

5. Направляющие станины

Рис.5

4.5 Выравнивание передней и задней бабок

Проверка задней бабки

При помощи отшлифованного стального прутка

305 мм, расположенного между центрами

передней (1) и задней (3) бабки, проверьте

выравнивание при помощи цифрового

индикатора, расположенного на верхнем суппорте

(2), перемещая суппорт вдоль оси прутка.

Чтобы откорректировать выравнивание, ослабьте

фиксирующий рычаг (4) задней бабки и

отрегулируйте два винта (5). Продолжайте

проверку и корректировку, пока выравнивание

центров не будет в пределах допустимой нормы.

Рис.6

4.6 Выставление уровня станка

Процедура выставления уровня:

Тщательно очистите направляющие. Ослабьте

регулировочные винты таким образом, чтобы

основание расположилось на выравнивающих

подложках. Расположите 150 мм высокоточный

спиртовой уровень на подкладки, если у уровня V-

образный корпус. Если нет, то уровень можно

разместить прямо на плоскости суппорта.

Расположите уровень вдоль станины возле

передней бабки, произведите настройку, пока

уровень не покажет ноль.

Переместите уровень к задней бабке и

отрегулируйте внешний винт выставления уровня,

чтобы показания уровня были такими же, как и у

передней бабки. Теперь поместите уровень

поперек станины, напротив передней бабки,

считайте показания и переместите уровень к

задней бабке. Показания уровня здесь должны

быть точно такими же, как и у передней бабки.

Перекручивание не допускается. Произведите

настройку, чтобы получить одинаковые показания

с обеих сторон станка. Следует повторить данную

процедуру несколько раз, чтобы правильно все

настроить. В процессе настройки вы увидите, что

регулировка на одной стороне влияет на показания

уровня на другой стороне. После того, как

отрегулирован крайний винт выставления уровня,

открутите центральный винт выставления уровня

со стороны передней бабки, пока они не подопрут

корпус под небольшим напряжением. Напряжение

должно быть таким, чтобы не менялись показания

уровня.
