Руководство по эксплуатации станка JET JMD-1L 10

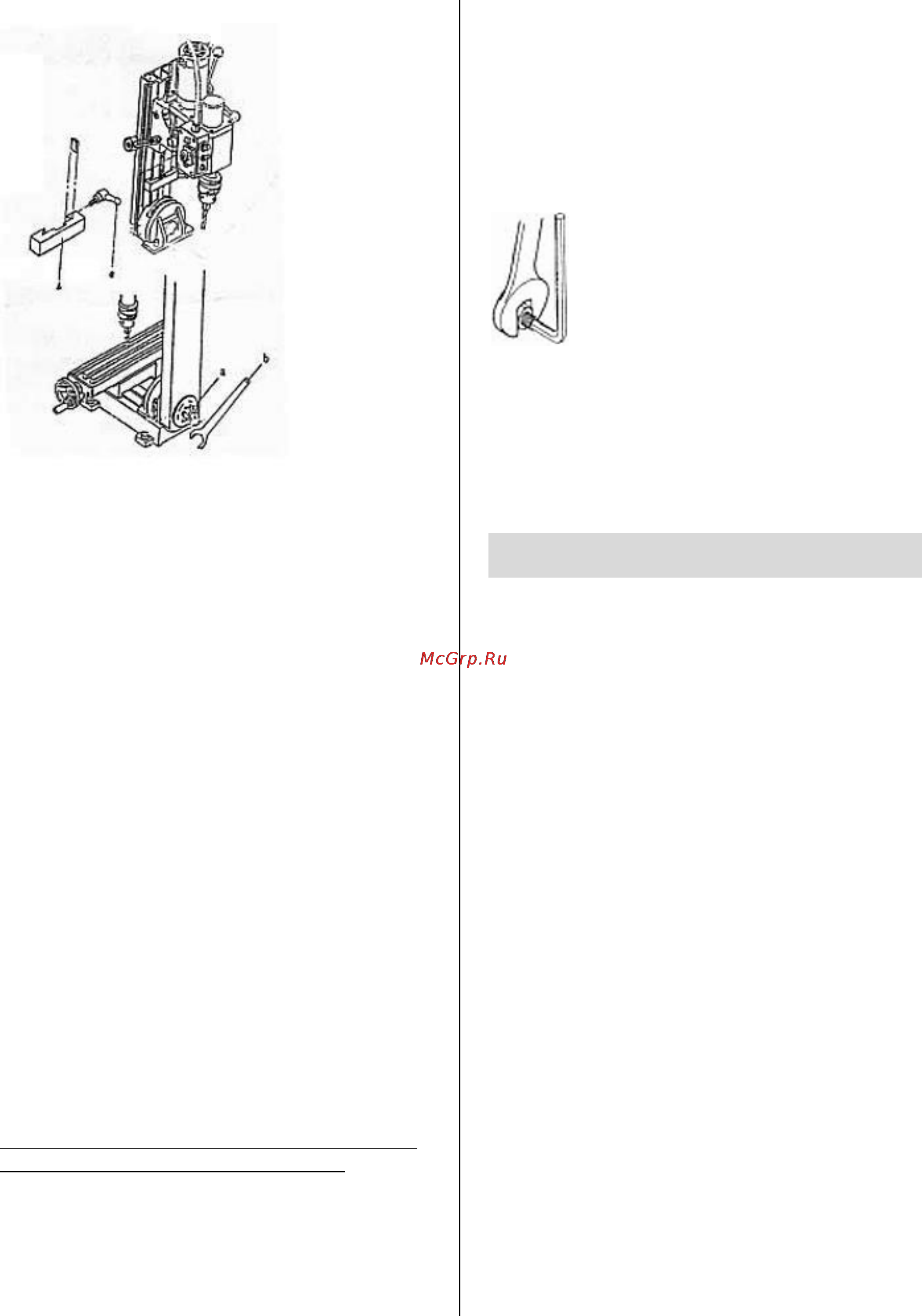

6.4 Настройка угла наклона бабки
Выключите питание станка перед тем, как
производить настройку.
Придерживайте бабку, чтобы она не упала.
Ослабьте контргайку (a) с помощью большого
ключа (b)
Установите требуемый угол наклона бабки.
(Макс. угол наклона: 45° влево или вправо)
Затяните контргайку!
6.5 Настройка прижимных клиньев
В результате длительной работы станка возникает
смещение поверхностей контакта, и станок
начинает работать ненадлежащим образом.
Между поверхностями скольжения имеются
прижимные клинья. Для того, чтобы восстановить
правильную работу станка используйте
регулировочный винт для создания давления
между двумя узлами станка (например,
шпиндельной бабкой и колонной). Для
поддержания механической точности станка
регулируйте и поддерживайте контактное
давление.
Для того, чтобы обеспечить точную работу станка,
необходимо периодически (примерно раз в год)
производить соответствующую регулировку
давления между узлами, чтобы детали станка не
истирались из-за смещения поверхностей
контакта.
Узлы, между которыми необходимо регулировать
давление с помощью прижимного клина:
Поверхности скольжения основания и салазок.
Поверхности скольжения салазок и рабочего стола.
Поверхности скольжения основания колонны и
соединительной стойки.
Поверхности скольжения колонны и шпиндельной
бабки.
Способ регулировки клиньев:
Ослабьте крепежные гайки.
Сначала отрегулируйте давление прижимного
клина с помощью крепежной гайки. При
необходимости, используйте для настройки
регулировочные винты.
Затягивайте и ослабляйте регулировочные винты
так, чтобы они оказывали одинаковое давление.
Равномерно затяните крепежные гайки.
При затягивании гаек используйте торцевой
шестигранный ключ 3 мм, чтобы зафиксировать
регулировочный винт от прокручивания и, как
следствие, не нарушить настройку давления.
Сначала отрегулируйте болты посередине, а затем
равномерно с двух сторон, двигаясь ко внутренней
части, чтобы обеспечить равномерное давление.
7. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
7.1 Ежедневное техническое обслуживание
Проверьте все подвижные элементы станка и
убедитесь в достаточном количестве смазки.
Проверьте надежность крепления всех частей
станка и убедитесь в отсутствии каких-либо
поломок.
Удалите все объекты, создающие препятствия
вокруг станка, чтобы предотвратить поломку
станка и обеспечить безопасную работу оператора.
Ежедневно очищайте станок после окончания его
использования и смазывайте подвижные части
станка, чтобы предотвратить возникновение
ржавчины.
В процессе работы на станке следите за
правильностью его функционирования. При
обнаружении каких-либо отклонений работе
немедленно остановите и отремонтируйте станок.
7.2 Ежегодное техническое обслуживание
Очистите все элементы станка с помощью чистой
хлопковой ткани или марли.
Убедитесь, что бабка станка движется плавно, а
все неподвижные детали надежно закреплены.
Проверьте выбег/отклонение от вертикальной оси
шпинделя.
Убедитесь, что все болты и гайки надежно
затянуты.
Проверьте состояние электрической цепи питания
(соединения проводников, вилки и выключатели).
