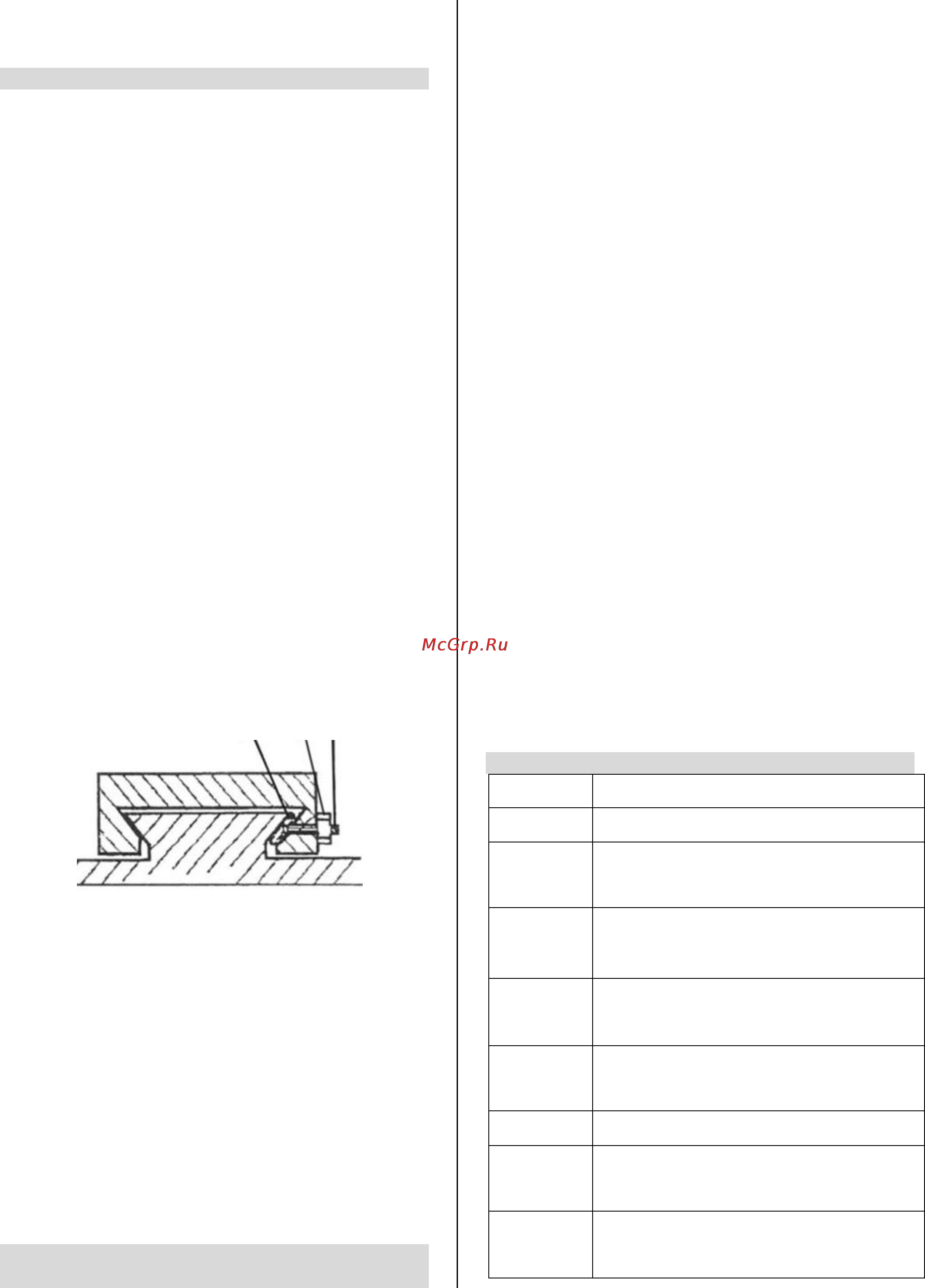

Руководство по эксплуатации станка JET JUM-X2 10
3) протереть от масляных пятен и нанести на масло
тонким слоем на поверхности направляющих.
6. РАБОТА ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Внимание:
Перед работами по наладке и
регулировке станок должен быть предохранен от
непроизвольного включения. Вытащите сетевой
штекер из розетки.
6.1 Смена инструмента
1. Станок должен быть отключен от сети во время
выполнения работ по смене инструмента или
заготовки.
2. Снимите крышку зажимного винта (тяги),
вставьте в шпиндель станка оправку или фрезу с
конусом Морзе 3 и затяните ее винтом.
3. Установите на столе станка обрабатываемую
заготовку и надежно зафиксируйте ее в тисках или
прижимами.
4. Поворачивая маховики перемещения стола,
подведите заготовку к режущему инструменту
(фрезе).
5. Включите станок и установите необходимую
частоту вращения для вашей операции
фрезерования.
6. Режущий инструмент, фрезерная голова должны
быть надежно закреплены. Неиспользуемые
координаты фрезерного стола должны быть
зафиксированы.
6.2 Регулировка клиновых планок
a b c
Рис.7
1) Равномерно ослабьте все контргайки (b) и
винты (с) клина (а).
2) Закрутите все винты (с) в одинаковым усилием.
3) Проверьте плавность и равномерность
перемещения стола. Если движение затруднено,
ослабьте винты на 1/4 оборота.
4) Затяните контргайки (b) и еще раз проверьте
плавность перемещения. Если имеется сильный
люфт, затяните винты на 1/8 оборота.
5) После выполнения регулировки смажьте
контактные поверхности.
6) Затяните гайку.
7. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
7.1 Ежедневное обслуживание
Проверяйте каждый раз перед работой состояние
систем смазки.
Хорошее состояние рабочих поверхностей и
элементов гарантирует точность станка, держите
смазанными контактные поверхности.
В принадлежностях имеется масленка,
используйте ее для смазки. Пожалуйста, смажьте
маслом все контактные поверхности перед
работой.
Следуйте указаниям по смазке станка.
7.2 Консистентная смазка
Подлежат консистентной смазке следующие
элементы:
Винт перемещения по оси Х (основание каретки)
Винт перемещения по оси Y (рабочий стол)
Зубчатая рейка подачи по оси Z
7.3 Жидкое масло
Жидким маслом необходимо смазывать следующие
элементы:
Направляющие продольного перемещения
Направляющие поперечного перемещения
Направляющие вертикального перемещения и
ограничительный упор
7.4 Замена плавкого предохранителя:
Плавкий предохранитель защищает мотор и
электронную схему.
Замена плавкого предохранителя может
производиться при полностью отключенном от
сети станке (вынутой вилки из розетки).
8. ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
Артикул
Описание
ITA10219
Подставка
ITA10037
цанговый патрон с набором цанг МК-
3 Ø4,6,8,10,12,14,16 мм
50000061
набор концевых фрез из
быстрорежущей стали
Ø4,6,8,10,12,14,16 мм
50000062
концевая фреза Ø30 мм со сменными
пластинами
50000059
комплект прихватов для 12 мм Т-
образного паза
50000026
поворотный стол Ø100 мм
50000029
делительный диск для поворотного
стола 50000026
50000031
задняя бабка для поворотного стола
50000026
