инструкция по эксплуатации станка JET мод.JMD-18, JMD-18PF

Утилизируйте, пожалуйста, упаковку в соответ-

ствии с требованиями охраны окружающей

среды.

Удалите защитную транспортную смазку с по-

мощью мягких растворителей.

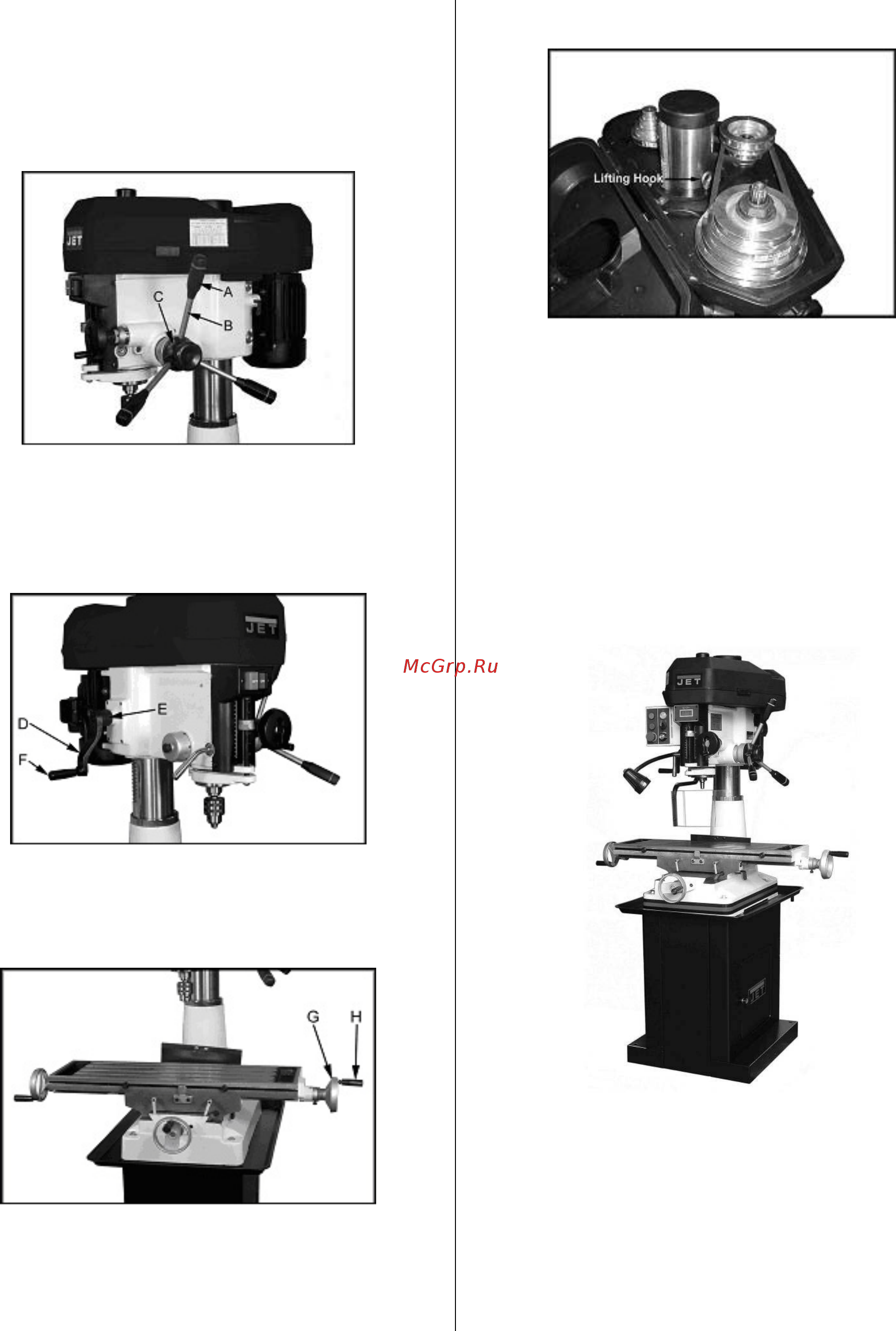

Смонтируйте 3 рукоятки перемещения (A, Рис.

1) на штангах (B) и затем на ступице (C).

Рис.1

Установите рукоятку регулировки высоты (D,

Рис. 2) на цапфу рукоятки и зафиксируйте

резьбовым штифтом (E).

Смонтируйте ручку рукоятки (F).

Рис.2

Установите маховики (G, Рис. 3) на винте стола

и зафиксируйте резьбовыми штифтами.

Смонтируйте ручку рукоятки (H).

Рис.3

Монтаж станка на станине или выдержи-

вающем нагрузки верстаке

Открутите станок от паллеты.

Откройте защитный кожух ремня и поднимите

станок за анкерный рым-болт (Рис. 4).

Рис.4

Внимание:

Станок очень тяжелый (290 кг)!

Убедитесь в достаточной грузоподъемности

и безупречном состоянии подъемных при-

способлений.

Никогда не стойте под перемещаемыми гру-

зами.

Осторожно установите станок на станину или

верстак.

Прикрутите станок к станине или к выдержи-

вающему нагрузки верстаку (Рис. 5).

Рис.5

Используйте уровень, чтобы выровнять осно-

вание станка.

Ослабьте или затяните монтажные винты, при

необходимости подложите прокладку.

Точность обработки может быть достигнута

только на ровном столе станка.
