инструкция по эксплуатации станка JET мод.JMD-18, JMD-18PF
8

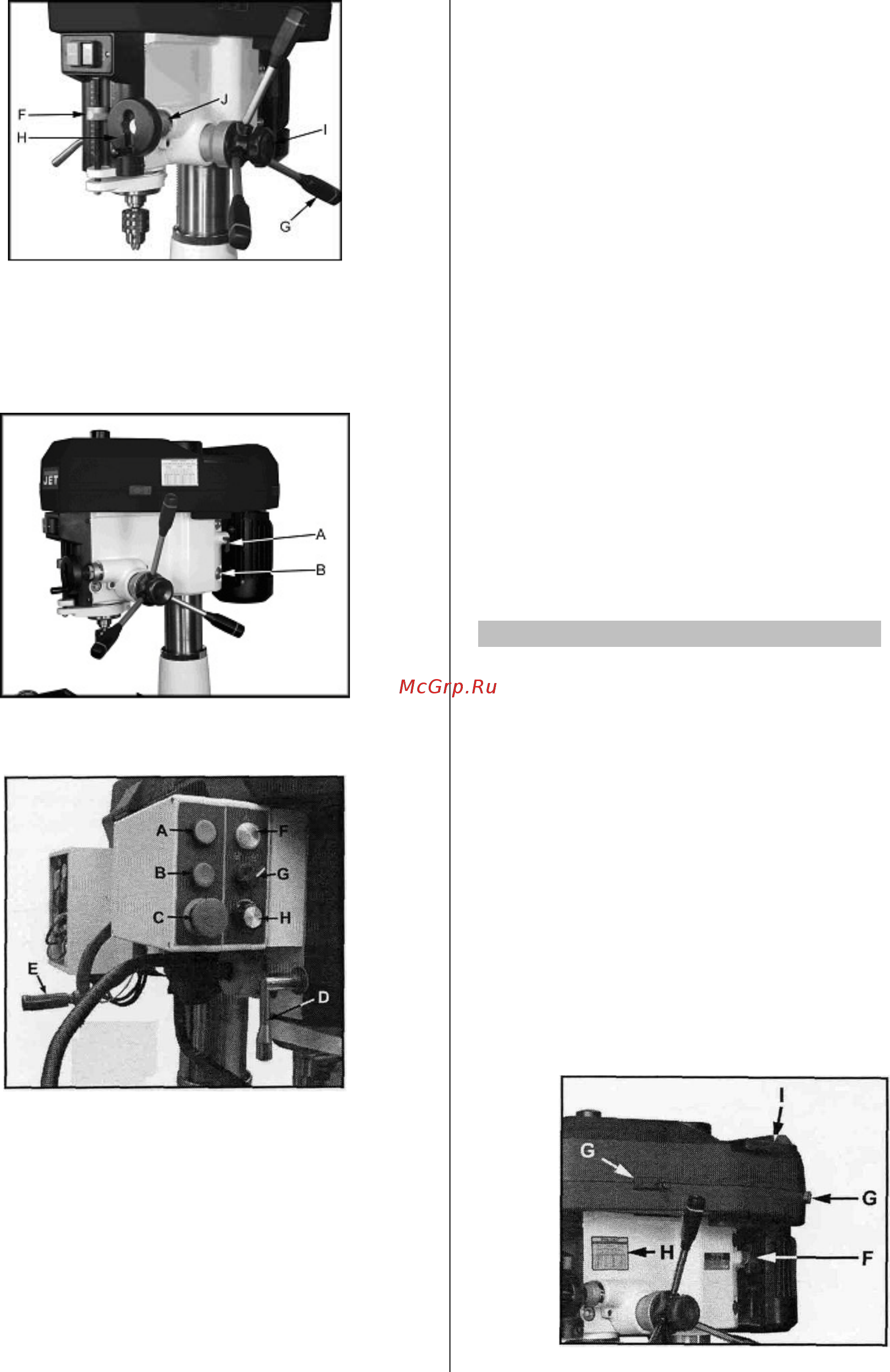

Рис.7
F .... Упор глубины сверления
G ... Рычаг перемещения пиноли шпинделя
H ... Маховик точной регулировки хода пиноли
I ..... Муфта включения червячного редуктора
J .... Шкала точной регулировки стержня
Рис.8
A.... Зажимной рычаг натяжения ремня
B.... Зажим фрезерной головки
Рис.9
A.... Кнопка включения
B.... Кнопка выключения
C ... Кнопка аварийного отключения питания
D ... Зажим пиноли шпинделя
E.... Рукоятка перемещения фрезерной головки
F .... Лампа питания
G ... Переключатель направления вращения
H ... Регулятор частоты вращения
5.2 Выбор частоты вращения шпинделя
Необходимое число оборотов шпинделя зави-
сит от типа обработки, материала заготовки, а
также от диаметра и материала инструмента.
Рекомендации по числу оборотов действитель-
ны для диаметра инструмента Ø10 мм и обра-
ботки инструментом из быстрорежущей стали
Р6М5 (например, спиральное сверло).
Алюминий, латунь .............................. 1500 об/мин
Чугун: ................................................... 1000 об/мин
Сталь (Cталь 15): ............................. 800 об/мин
Сталь (Cталь 45):.................................. 600 об/мин
Нержавеющая сталь:............................ 300 об/мин
При использовании твердосплавных инстру-
ментов допустимо пятикратное увеличение
числа оборотов.
Общее правило: Чем больше диаметр сверле-
ния, тем меньше число оборотов.
Например:
Сталь (Cталь 15) диаметром 20 мм позволяет
использовать следующее число оборотов
400 об/мин - с инструментом из быстрореж. стали
2000 об/мин - с твердосплавным инструментом
6. Работы по наладке и регулировке
Перед работами по наладке и регулировке ста-
нок должен быть предохранен от непроизволь-
ного включения.
Нажмите аварийный выключатель!
6.1 Изменение числа оборотов
Частота вращения может быть изменена пере-
становкой ремня на шкивах.
Низкая частота вращения с максимальным
крутящим моментом может вызвать пере-
грузку мотора!
Сдвиньте два замка крышки (G, Рис.10),
сдвиньте заслонку (I).
Откройте крышку ременной коробки.
Ослабьте рукоятку фиксации натяжения ремня
(F) и сдвиньте мотор для ослабления натяже-
ния приводного ремня.
Рис.10
