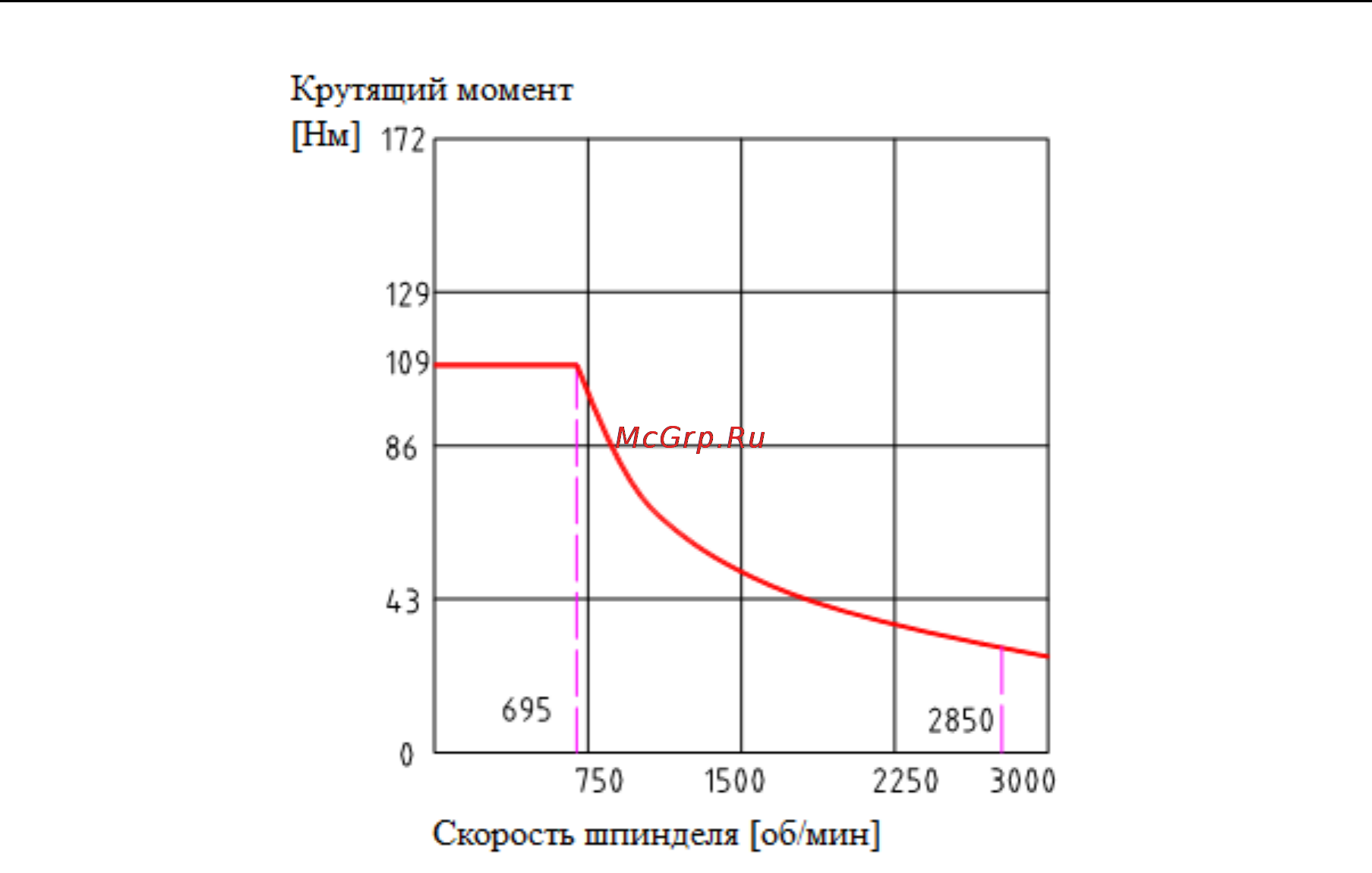

График крутящего момента шпинделя

3) Соединение и регулировка шарико-винтовых пар

Серводвигатели на осях X и Z и шарико-винтовые пары соединены эластичными

мембранными муфтами для предотвращения появления зазора в между ними . В

случае ослабления соединения сервопривод не будет вращаться синхронно с

шарико-винтовой парой, что приведет к возникновению ошибки положения и

изменения положения. Поэтому необходимо как следует затянуть четыре равномерно

расположенные винта на крышке соединительной муфты. В случае повреждения

расширяющего устройства конической втулки его необходимо незамедлительно

заменить во избежание повреждения края шарико-винтовой пары.

Конструкция револьверной головки на оси X, Z, Рис. 3, Рис. 4.
