12
масляный фильтр для полноценной смазки лопастного насоса. В случае замены масла
необходимо очищать внутренние поверхности резервуара.
Масляный бак имеет герметичную конструкцию. Верхняя часть бака должна
быть чистой. В случае утечки необходимо устранить повреждение.
Регулярно проверяйте уровень масла и температуру. Если уровень масла слишком
низкий, устраните утечку и долейте масло. Нормальная температура - 15-60
0
С. Не
допускайте работу станка при температуре выше 80
0
С.

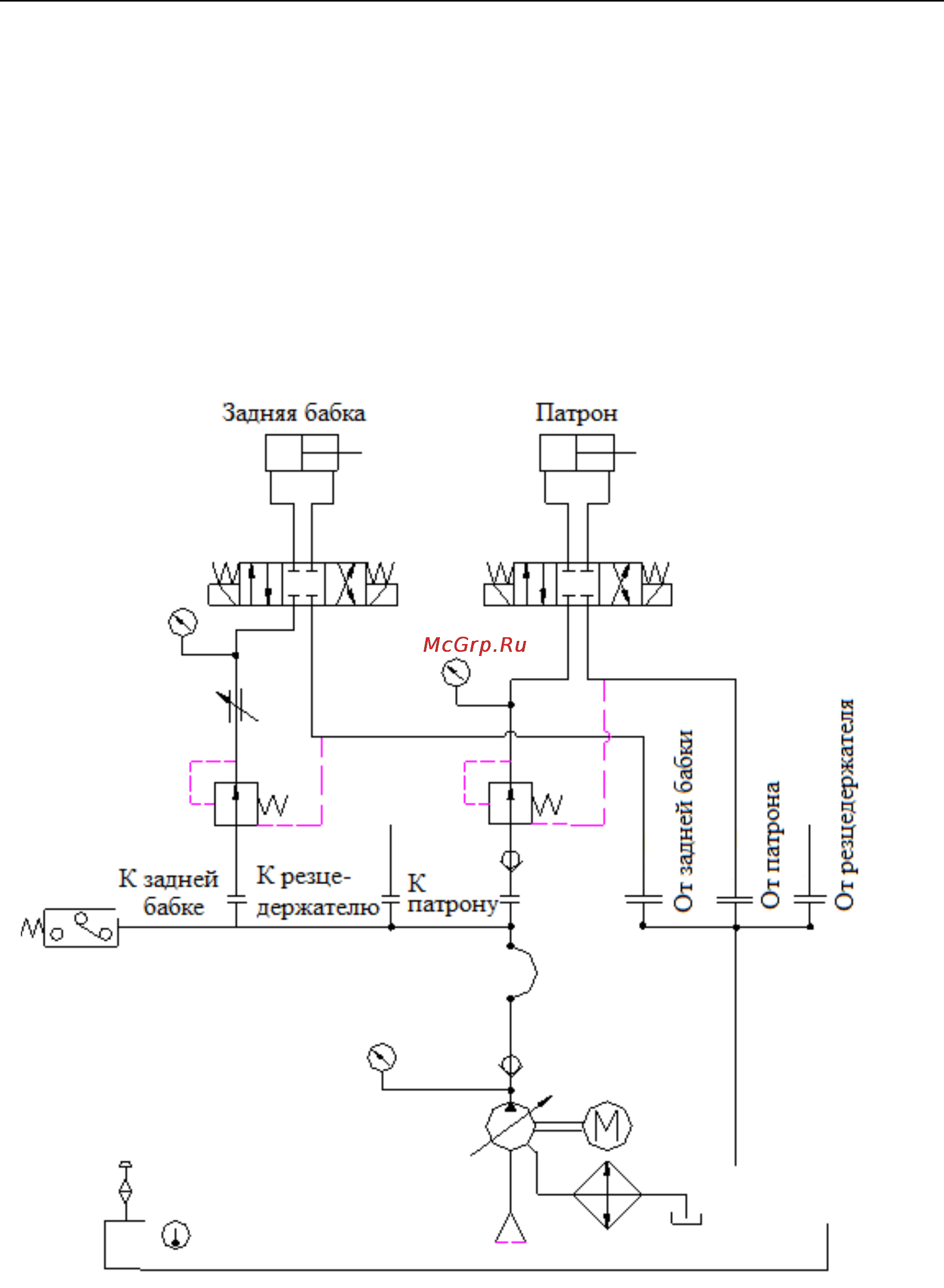

Рис. 5 Принципиальная схема расположения гидравлической системы
