7
Установите станок на плоскую поверх-
ность.

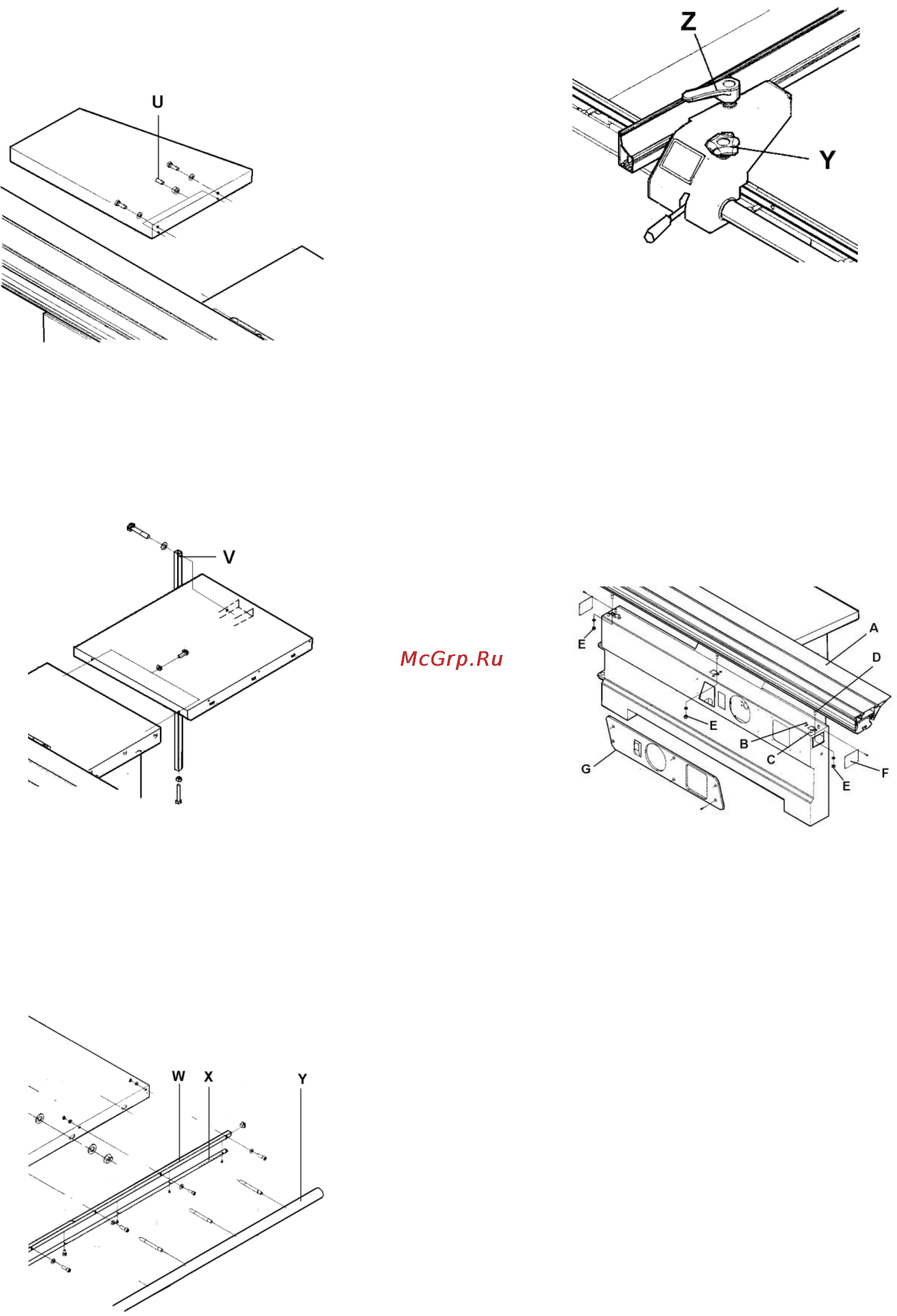

Монтаж удлинения стола
Прикрепите удлинение стола к станине
станка и расположите поверхности на одном
уровне, привинтив их с помощью болтов (U).
Рис. 2
Монтаж правого дополнительного стола
Прикрепите правый дополнительный стол
к станине станка и расположите поверхности
на одном уровне.
Рис. 3
Монтаж направляющей параллельного
упора.
Установите направляющую параллельного
упора (круглую) (Y) к передней стороне сто-
ла распила и правого дополнительного сто-
ла.
Рис. 4
Установите градационное опорное при-
способление (W).
Монтаж параллельного упора
Установите параллельный упор на круг-
лую направляющую.
Рис. 5
Установите зубчатую рейку (X, Рис. 4) та-
ким образом, чтобы малое настроечное зуб-
чатое колесо (Y) точно соприкоснулось
своими зубьями с ней.
Монтаж каретки
Для доступа снимите прикрытия (F и G).
Воспользуйтесь помощью другого челове-
ка для подъема каретки (A) на корпус станка
и прикручивания его на месте с помощью
болтов (D), С-толстых шайб и гаек (E).
Рис. 6
Регулировочные болты (B и C) расположе-
ны по прямой линии заводом-изготовителем.
Каретка должна быть выровнена для про-
движения параллельно пильному диску и на
0,2 мм выше поверхности станины станка.
При загрузке панелей и при использова-
нии во время выставления направляющей
линейки, каретка должна быть фиксирована.
Для фиксации каретки, защелкните фик-
сатор на передней стороне каретки.
Если в течение долгого времени соверша-
лось большое количество коротких переме-
щений каретки, например, для поперечного
распила твердого дерева, возможно смеще-
ние шариковой обоймы между верхней и
нижней частью каретки.
Это означает, что каретка больше не бу-
дет выезжать до самого конца.
Оператор станка почувствует сопротивле-
ние при выдвижении каретки.
Это можно исправить, сделав несколько
коротких, легких толчка против упора буфе-
ра, расположенного в конце стола, пока
