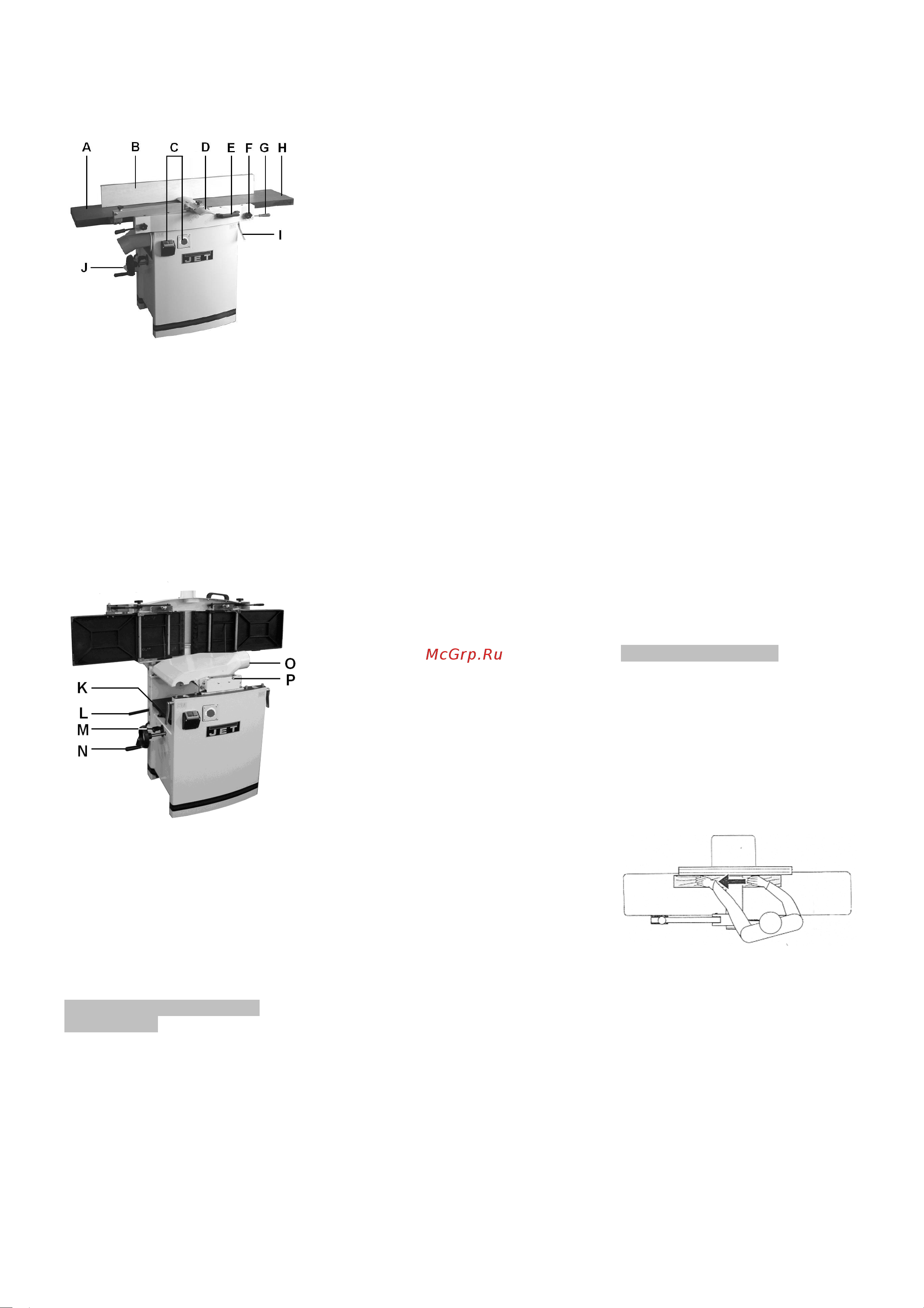

3.5 Описание станка
Рис. 1
A….Стол разгрузки
B….Упор для заготовки
C….Кнопка пуск/стоп, аварийная
кнопка пуск/стоп
D….Защитный кожух ножей
E.....Поворотная рукоятка
F….Зажим стола
G….Рукоятка настройки стола
H….Стол разгрузки
I…..
Фиксатор стола
J…..Штекерный разъем
Рис. 2
K….Рейсмусовый стол
L….Рычаг вкл./выкл. подачи
M….Зажим рейсмусового стола
N….Маховик перемещения
рейсмусового стола
O.....
Выброс стружки, колпак
P…..Размыкание колпака
4. Транспортировка и ввод в
эксплуатацию
4.1. Транспортировка и установка
Для транспортировки к месту
установки используйте погрузчик
или тележку. Обеспечите
сохранность станка при
транспортировке.
Открутите болты, крепящие станок,
и аккуратно переместите станок с
паллеты.
ВНИМАНИЕ:
Фуговальный стол отрегулирован на
заводе-изготовителе. Нагружайте
фуговальный стол, когда он закрыт
и заблокирован фиксатором (I, Рис.
1), иначе он может быть поврежден.
Станок сконструирован для работы
в закрытом помещении, его следует
установить на ровной и твердой
поверхности. При необходимости
станок можно прикрутить болтами к
полу.
4.2 Монтаж
Если при распаковке обнаружены
повреждения станка, немедленно
сообщите об этом продавцу. В этом
случае не запускайте станок в
эксплуатацию!
Упаковку утилизируйте согласно
существующим нормам.
Удалите смазку со стола станка при
помощи растворителя.
4.3 Подключение к электросети
Подключение к электросети, а также
используемые удлинители должны
соответствовать необходимым
нормам.
Используйте только кабель марки
H07RN-F.
Предохранители должны быть на
16A.
Напряжение сети должно
соответствовать надписям,
размещенным на табличке станка.
Подключение и ремонт
электрооборудования должен
проводить квалифицированный
персонал.
ВНИМАНИЕ:
- перед запуском станка проверьте,
насколько свободно вращается
строгальный вал, а также наличие
всех защитных устройств.
- при неправильном вращении,
нажмите на переключатель фаз на
CCE-штекере и поверните на 180°.
(На станке имеется стрелка,
указывающая на верное
направление вращения).
4.4 Подключение вытяжной
установки
При эксплуатации станок должен
быть подключен в вытяжной
установке. Она должна включаться
автоматически при включении
станка.
Минимальная скорость движения
воздуха в патрубке должна
составлять 20 м/с.
Рукава вытяжной установки должны
быть из диэлектрика и негорючего
материала.
4.5 Ввод в эксплуатацию
Станок включается при помощи
зеленой кнопки на главном
выключателе, выключается при
помощи красной кнопки.
Кнопка экстренного останова
отключает все функции станка.
Включении и выключение подачи
заготовки при рейсмусовании
осуществляется рычагом (L, Рис. 2).
ВНИМАНИЕ!
Включение / выключение подачи
заготовки производится только при
выключенном двигателе и после
полной остановки строгального
вала.
При перегрузке немедленно
выключите станок.
По истечении времени примерно в
10 мин. можно включить снова.
5. Эксплуатация станка
Замену операции фугования на
рейсмусовую обработку и
обратно можно производить
только при полной остановке
станка.

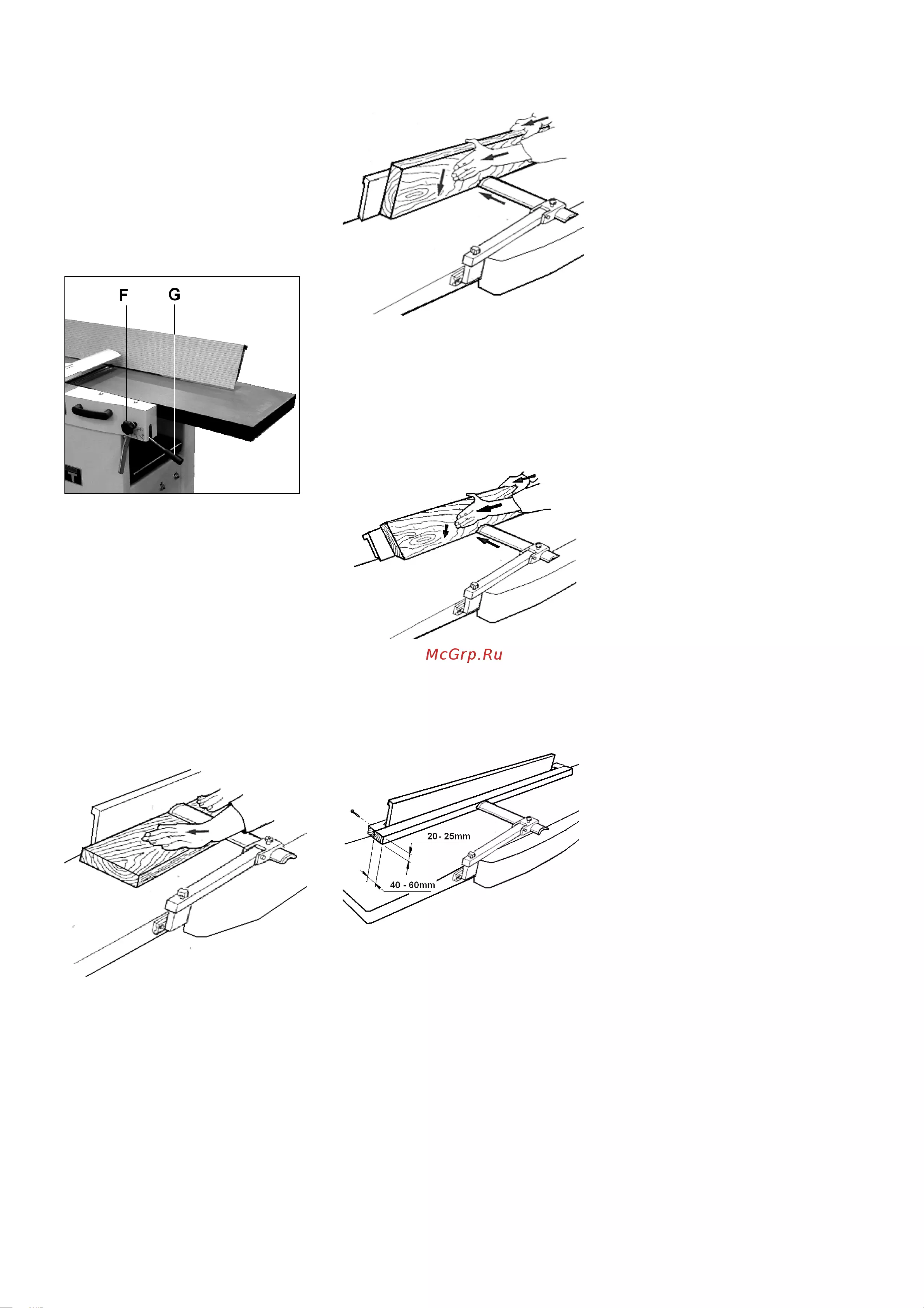

5.1 Фугование
Правильное рабочее положение:
Встаньте по диагонали сбоку стола
подачи (Рис. 4).
Рис. 4
Обращение с заготовкой:
Перемещайте заготовку прямо по
столу подачи. При этом держите
пальцы сомкнутыми и удерживайте
заготовку ладонями рук.
Никогда не просовывайте руки под
защитное ограждение ножей.
Всегда выдерживайте безопасное
расстояние от строгального вала.
