5. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-

ПЛУАТАЦИЮ

5.1.Транспортировка и установка

Станки установлены на деревянном под-

доне.

Для транспортировки используйте стан-

дартный штабелер или погрузчик. Предо-

храняйте станок при транспортировке от

падения.

Установка станков должна производиться

в закрытых помещениях, при этом являются

вполне достаточными условия обычной сто-

лярной мастерской.

Поверхность, на

которой устанавливается

станок, должна быть достаточно ровной и

способной выдерживать нагрузки. При не-

обходимости станок можно жестко закре-

пить на устанавливаемой поверхности.

По соображениям упаковки станок по-

ставляется не полностью смонтированным.

5.2. Монтаж

Если Вы при распаковке обнаружили по-

вреждения вследствие транспортировки,

немедленно сообщите об этом Вашему про-

давцу, не запускайте

станок в работу!

Удаляйте защитную смазку от ржавчины с

помощью мягких растворителей.

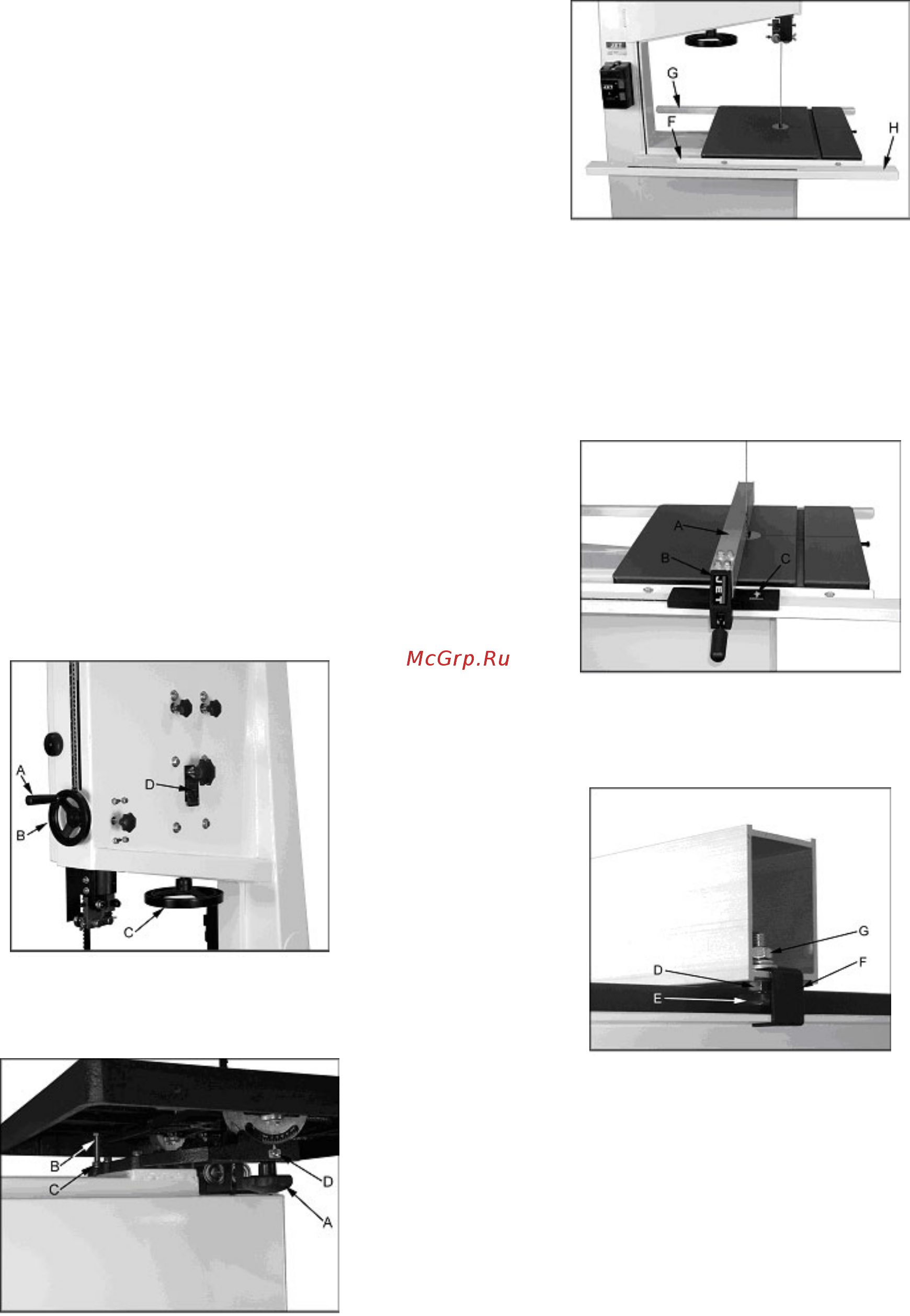

Установите рукоятку (А, Рис. 1) на махо-

вик (В, рис.1).

Рис. 1

Установите стол на балансир и закрепите

его с помощью двух винтов с грибообразной

головкой (А, рис.2).

Рис. 2

Установите стол станка под прямым углом

к полотну пилы и при необходимости отре-

гулируйте упор стола (В, рис.2) и указатель

углов в градусах (D, рис.2).

Установите направляющие параллельного

упора (G,рис.3) к столу станка, используя 4

винта с шестигранными головками, 4 грове-

ра и 4 обычных шайбы, и выставьте упор

параллельно поверхности стола.

Рис. 3

Установите профиль с мерной линейкой

(Н, рис.3) и закрепите его с помощью 5-ти

винтов с шестигранной головкой, 5-ти гро-

веров и 5-ти обычных шайб.

Установите упор (В, рис.4) и выставьте

профиль упора (А,рис.4) параллельно с

пильной лентой.

Рис. 4

Подведите упор к полотну пилы и устано-

вите стрелку на мерной линейке (С, рис.4)

на ноль.

Рис. 5

Выставьте параллельный упор с помощью

направляющих и заднего ограничителя(Е,

рис. 5) так, чтобы его расстояние от стола

составляло 1 мм.
