ИНСТРУКЦИЯ

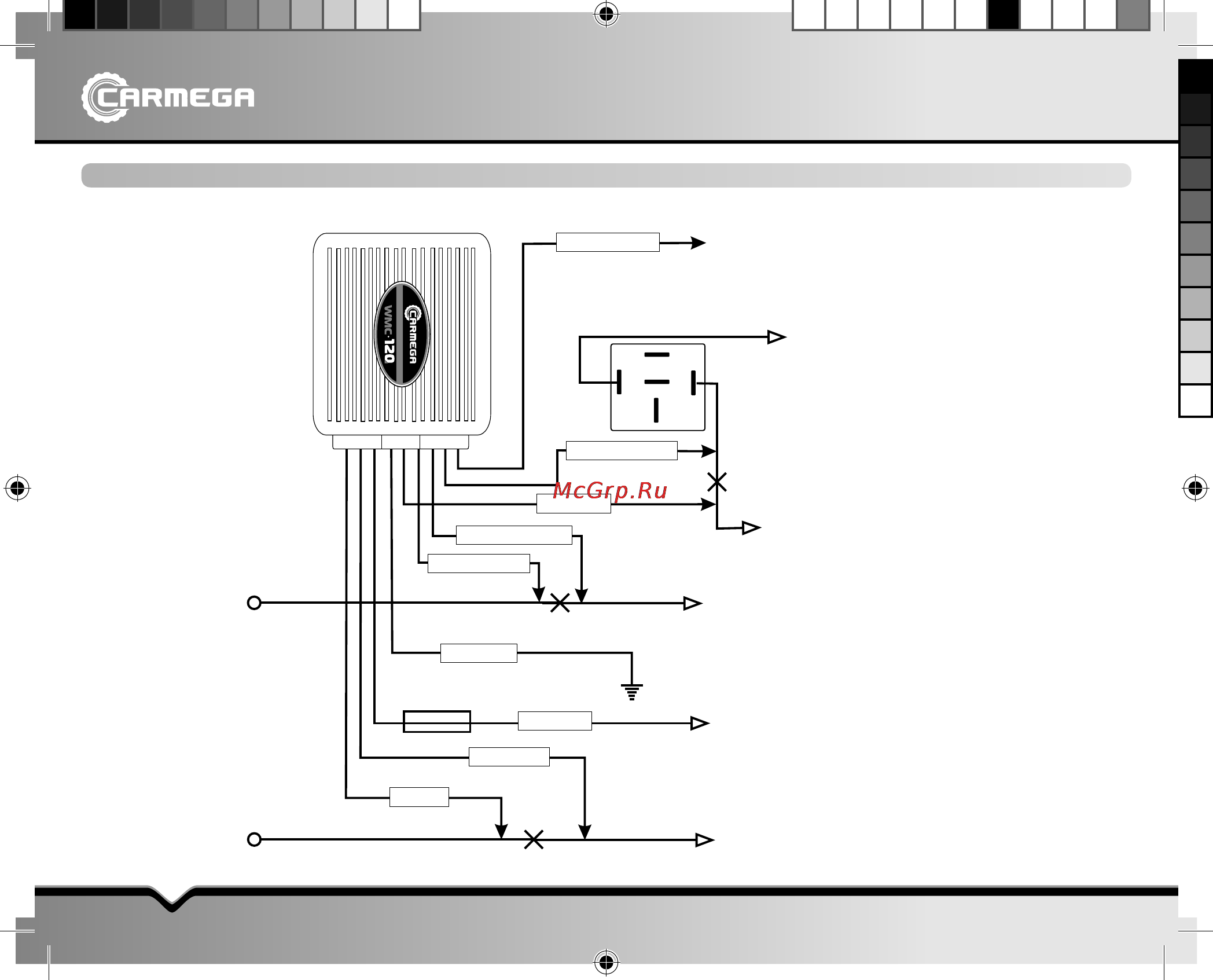

СХЕМА ПОДКЛЮЧЕНИЯ
От кнопки управления
движением стекла №1
(подключить к выводу
кнопки, накотором
появляется “+” при
нажатии на кнопку
для закрывания стекла).
86
85
Реле блокировки
стартёра Вашей
сигнализации
.
К +12 В после замка
зажигания.
Разрезать.
К выходу “блокировка зажигания”
Вашей сигнализации (необходимо
появление “
_
” не менее чем на 20 сек.
при постановке сигнализации в
режим “охраны”).
К двигателю стеклоподъёмника №2
(подключить к проводу двигателя, где
должен появляться “+” для закрывания
стекла).
Предохранитель 20А
К +12 В от аккумулятора.
Жёлтый/бел.
Разрезать.
Разрезать.
К двигателю стеклоподъёмника №1
(подключить к проводу двигателя, где
должен появляться “+” для закрывания
стекла).
От кнопки управления
движением стекла №2
(подключить к выводу
кнопки, накотором
появляется “+” при
нажатии на кнопку
для закрывания стекла).
Жёлтый
Зелёный/бел.
Синий/бел.
Красный
Зелёный
Синий
“масса”
Чёрный
Оранжевый
Входной триггер (+12 В)
(опция - на Вашем модуле этот провод
может отсутствовать). Появление +12 В
на данном проводе приведёт к закрыванию
стёкол.
МОДУЛЬ УПРАВЛЕНИЯ
