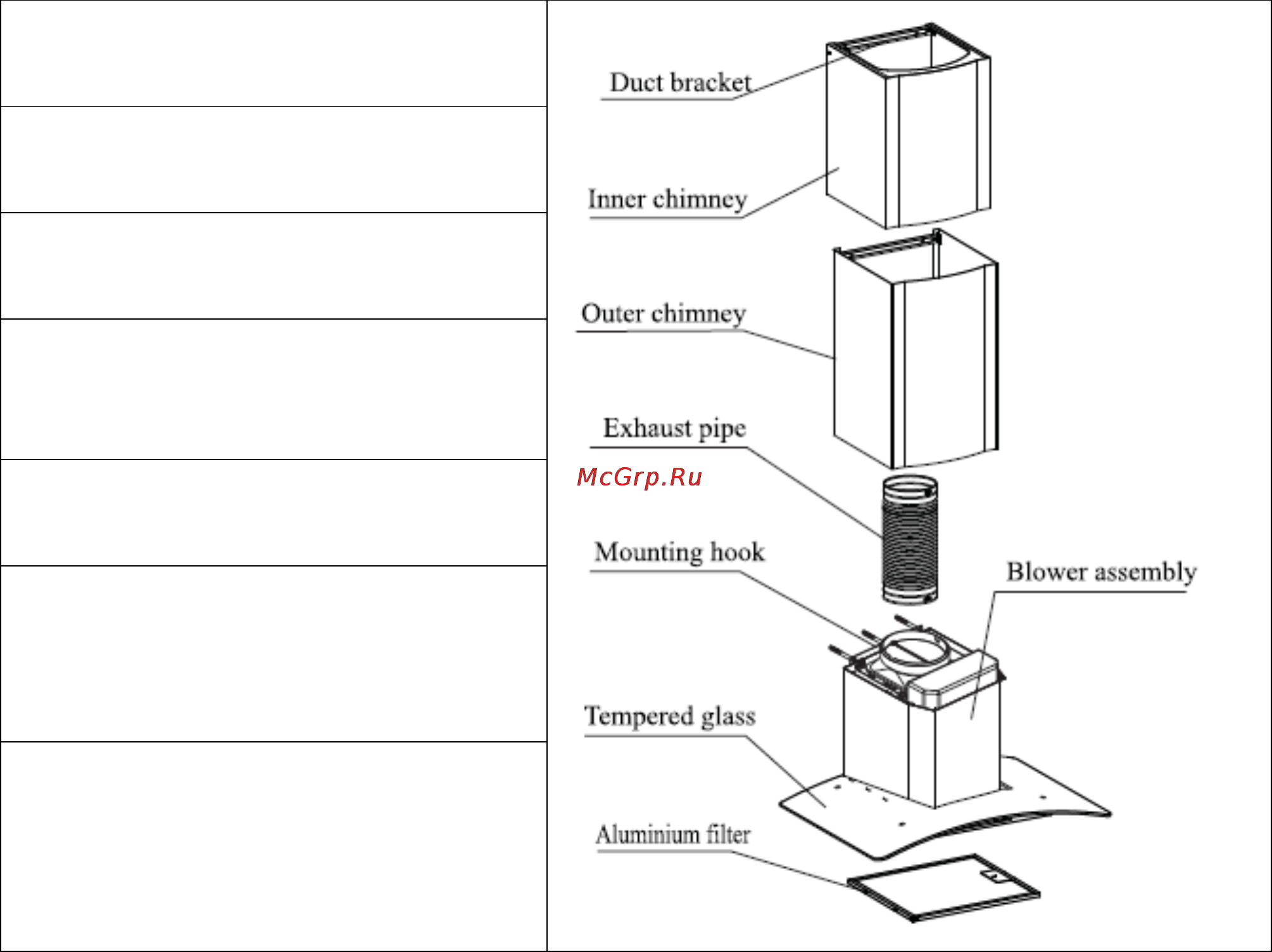

Скоба канала

Внутренняя дымовая труба

Внешняя дымовая труба

Труба вытяжки

Монтажный хомут

Закаленное стекло

Алюминиевый фильтр

ТРЕБОВАНИЯ К МОНТАЖУ

1. Не монтируйте эту кухонную вытяжку в помещении с большим количеством дверей и окон

с целью исключения влияния на эффективность вытяжки, вызванного конвекцией воздуха

(рисунок 1).

2. Монтируйте кухонную вытяжку прямо над конфоркой. Рекомендуемое расстояние между

конфоркой и нижним краем кухонной вытяжки составляет минимум 650 мм и максимум 750

мм (рисунок 2).

3. Для получения оптимальной работоспособности не удлиняйте сильно вытяжную трубу, и

постарайтесь делать изгиб вытяжной трубы меньше и самым большим, обеспечивая

герметичное соединение (рисунок 3).

4. После подвешивания блока вытяжки на стене обеспечьте, чтобы вытяжка располагалась

ровно и вертикально (рисунок 4).

5. Выходной патрубок воздуха не должен подсоединяться к воздуховоду дымохода или

каналам сгоревших газов. Выходной патрубок воздуха не должен ни при каких

обстоятельствах присоединяться к вентиляционным каналам комнаты, в которых монтируются

устройства сжигания топлива.

6 При монтаже системы вентиляции и подключения ее к выходному отверстию воздушного

потока кухонной вытяжки необходимо обеспечить минимальный диаметр выводящего канала

в 150 мм. Если на любом из участков диаметр будет менее 150 мм, то это приводит к

перегрузке мотора и выходу его из строя.
