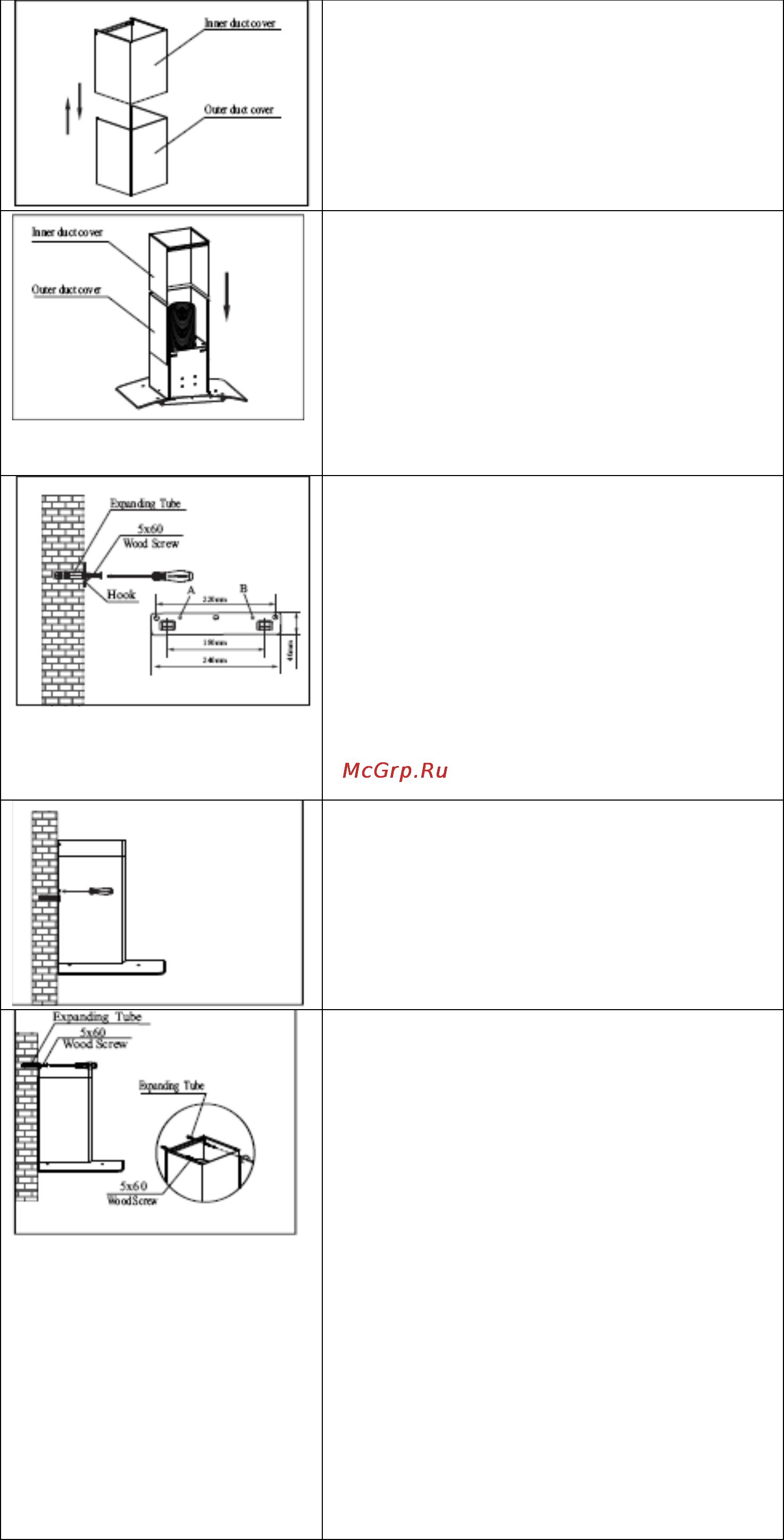

Этап 3:
Вставьте крышку внутреннего
воздуховода в крышку внешнего
воздуховода.
Этап 4:
Совместите отверстия крышки
внешнего воздуховода и блока
вентилятора, прикрепите крышку
внешнего воздуховода к блоку
вентилятора с использованием
имеющихся 8 винтов М4х10 с
помощью крепежного инструмента.
Как указывается на рисунке.
Этап 5:
В соответствии с размерами отверстий
на вытяжке просверлите 5 отверстий на
уровне в стене диаметром 8 мм и
глубиной 75-85 мм. Запрессуйте 5
удлиненных трубок в отверстия.
Зафиксируйте вытяжку с
использованием прилагающихся
шурупов 5х60. Затем вставьте шурупы
5х60 в отверстия А и В для надежной
фиксации вытяжки на стене.
Этап 6:
Повесьте всю вытяжку на скобу.
Обеспечьте ровность и вертикальность
вытяжки.
Этап 7:
1. Подтяните крышку внутреннего
воздуховода до нужной высоты,
отметьте вначале на стене два
отверстия скобы крышки внешнего
воздуховода с помощью ручки.
2. Осторожно опустите крышку
внутреннего воздуховода, просверлите
отверстия глубиной 60-70 мм на
горизонтальном уровне используя
сверло 8 мм.
3. Запрессуйте удлиненную трубку в
отверстия.
4. Совместите крышку внутреннего
воздуховода с отверстиями, затяните
крышку внутреннего воздуховода с
помощью двух прилагающихся
шурупов 5х60 мм.
