Установка

При установке кухонной вытяжки необходимо помнить, что минимальное расстояние между рабочей

поверхностью плиты и нижним краем вытяжного колпака должно быть следующим:

750 мм для электрических плит, газовых, газоэлектрических плит

Диаметр выпускных труб: 120мм.

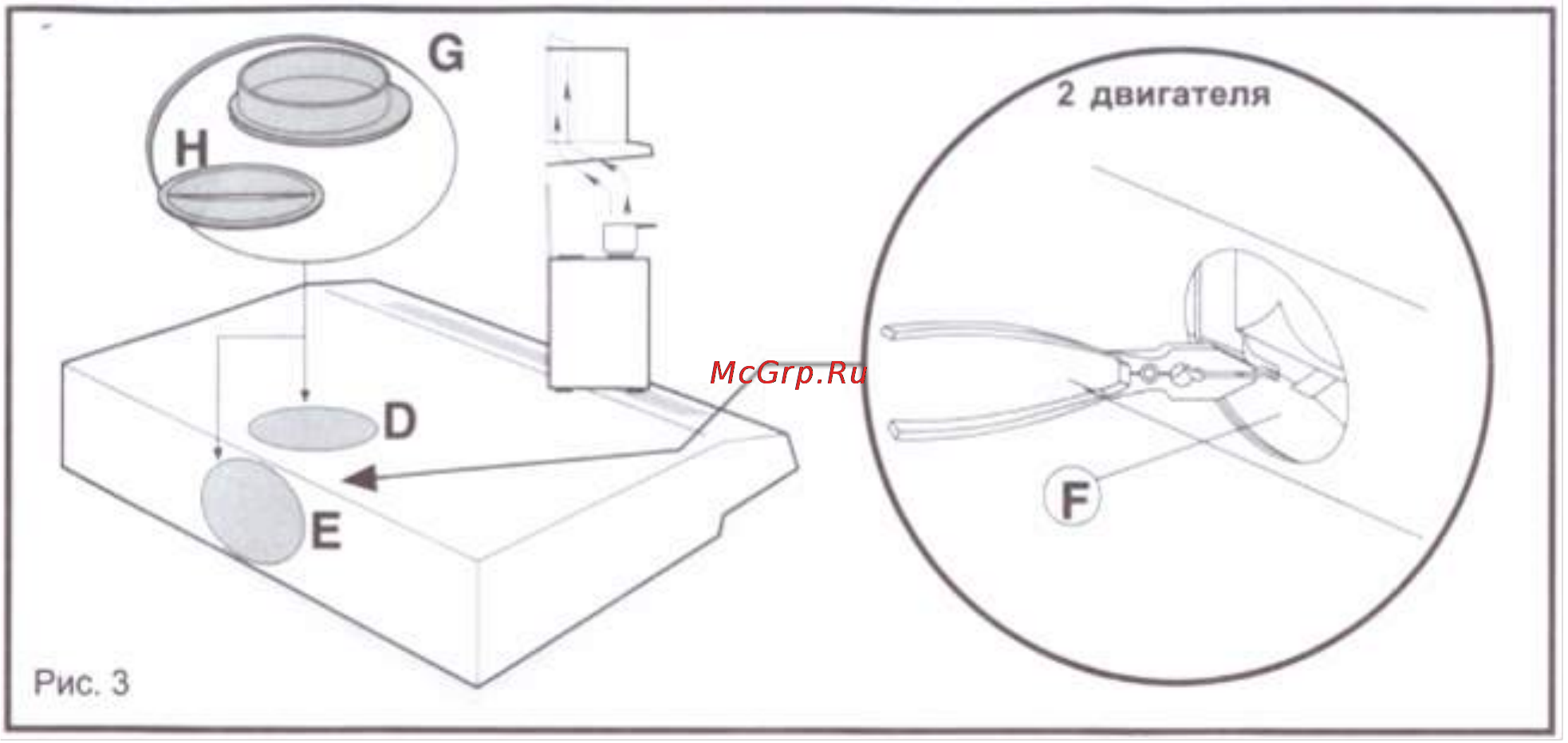

Всасывание воздуха - (Рис. 3)

Оборудование имеет два выпускных отверстия:

Одно верхнее D.

Одно заднее Е.

Внимание! В МОДЕЛИ С 2-МЯ ДВИГАТЕЛЯМИ: Если Вы хотите использовать заднее выпускное отверстие

Е, удалите из отверстия девиатор F (Рис. 3).

Подсоединение вытяжного колпака к выпускной трубе:

Используйте соединительное кольцо G (байонетное соединение). Вставьте пробку Н в неиспользуемое

выпускное отверстие (байонетное соединение).

Внимание! Для того, чтобы облегчить выброс воздуха из помещения наружу, на горизонтальных

участках труба должна быть расположена под небольшим наклоном (прим. 10%) кверху.

Повторная циркуляция воздуха (фильтрующая функция)

Воздух очищается с помощью фильтра с активированным углем и повторно впускается в помещение

через отверстия решетки.

Электрическое соединение

Перед выполнением любого вида соединений убедитесь в том, что электрическая мощность сети

соответствует мощности Вашего оборудования, указанной в инф ормаци онной табли чке, которая

находится внутри кухонной вытяжки. Рекомендуется поручить выполнение электрических соединений

специалисту - электрику.

Оборудование, оснащенное вилкой

Подключайте его только к розетке, отвечающей требованиям действующих норм.

Если Вы хотите подключить кухонную вытяжку непосредственно к электрической сети, то сначала

удалите вилку и установите м ноголинейный выключатель, отвечающий требованиям безопасности, с

расстоянием между разведенными контактами не менее 3 мм.

Производитель снимает с себя всякую ответственность за несоблюдение вышеуказанных инструкций с

Вашей стороны.

Крепление к полке (Рис. 4)

a. Просверлить в основании полки отверстия, следуя схеме сверления (если она имеется)

b. Изнутри полки вставить 4 винта, поставляемых вместе с вытяжным колпаком, и завинтить

их в специальные отверстия, имеющиеся на оборудовании.
