ПРОЦЕДУРЫ МОНТАЖА

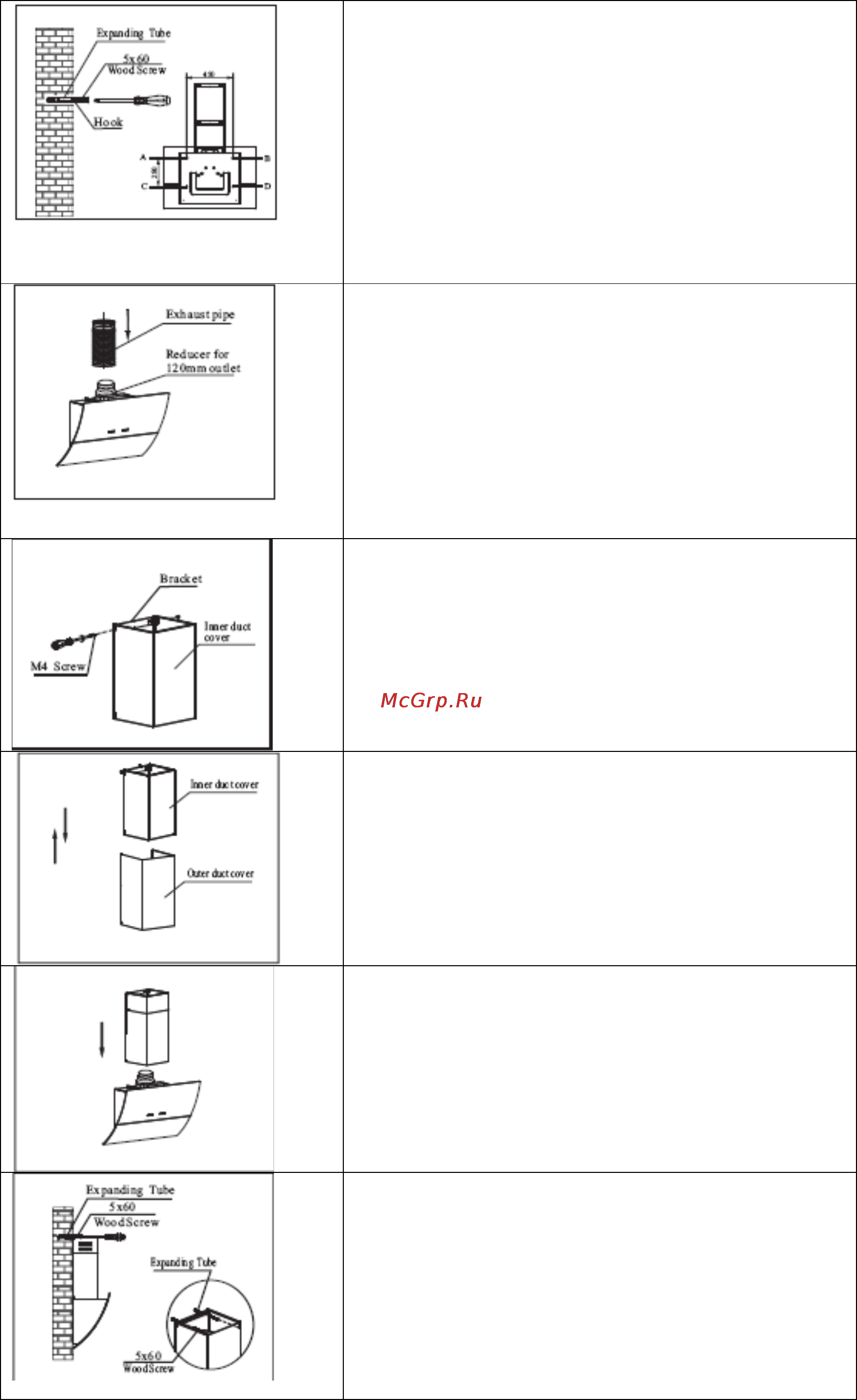

Этап 1:
В соответствии в размером отверстий
просверлите 4 отверстия А, В, С и D на
уровне в стене диаметром 8 мм и глубиной
75-85 мм. Запрессуйте 4 прилагаемых
удлиненных трубки в отверстия. Затяните 4
шурупа 5Х60 мм, которые поставляются
вместе с вытяжкой в удлиненную трубку,
убедитесь, что они достаточно закрепились и
не двигаются.
Этап 2:
Выньте кухонную вытяжку из картонного
ящика и положите осторожно на
горизонтальный стол. Закрепите трубу
переходника в выходном патрубке воздуха
внутреннего воздуховода и затем закрепите
трубу вытяжки в верхней части переходника,
убедитесь, что соединение с переходником
прочное.
Этап 3:
Совместите скобу с отверстиями на
внутренней крышке воздуховода и закрепите
ее прочно с помощью винтов М4.
Совместите скобу с отверстиями на внешней
крышке воздуховода и закрепите ее прочно с
помощью винтов М4.
Этап 4:
Вставьте внешнюю крышку воздуховода во
внутреннюю крышку воздуховода.
Этап 5.
Совместите скобы крышки внешнего
воздуховода и внутреннего воздуховода,
зафиксируйте крышку внешнего воздуховода
к блоку вентилятора с использованием 8 шт.
винта М4х10 с помощью фиксирующего
элемента. В соответствии с рисунком.
Этап 6:
1. Подтяните крышку внутреннего
воздуховода до нужной высоты, отметьте
вначале на стене два отверстия скобы крышки
внешнего воздуховода с помощью ручки.
2. Осторожно опустите крышку внутреннего
воздуховода, просверлите отверстия глубиной
75-85 мм на горизонтальном уровне используя
