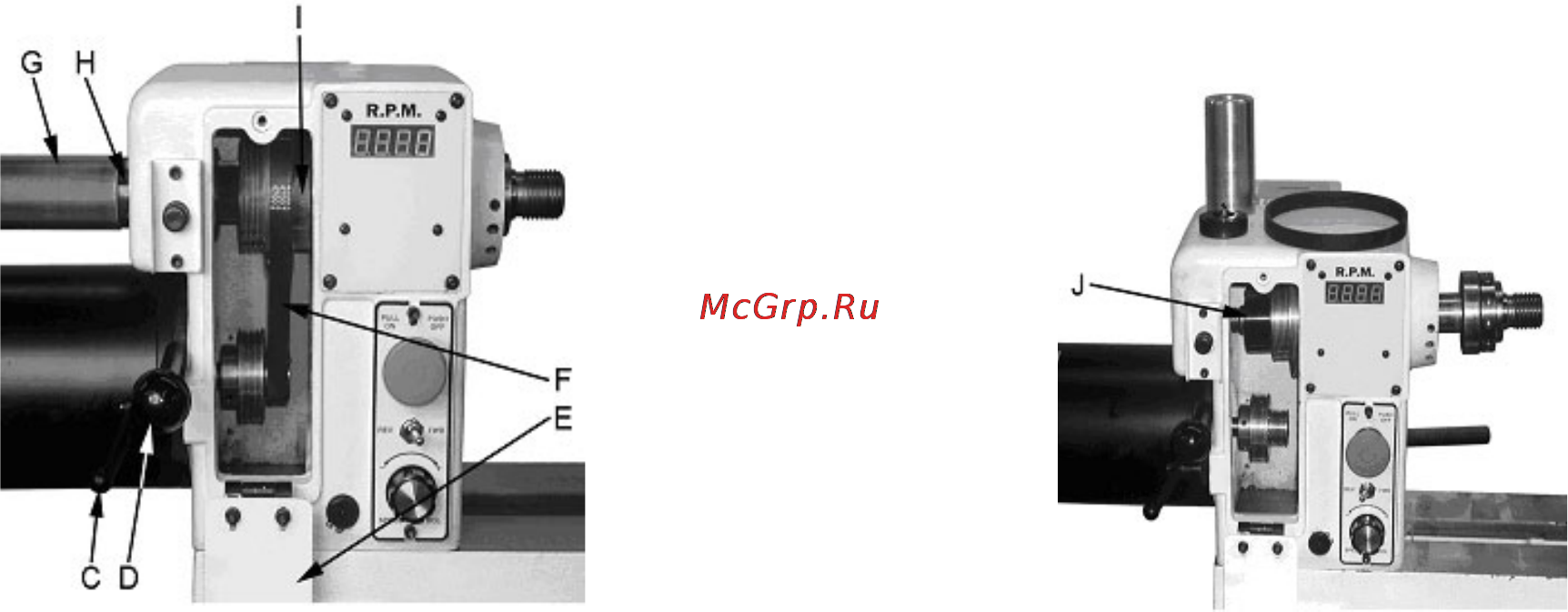

Рис.22

Снимите регулировочную гайку (Н) после ос-

лабления винта с шестигранной внутренней го-

ловкой.

Ослабьте 2 резьбовых штифта правом ремен-

ном шкиве (I).

Ослабьте резьбовой штифт на регулировоч-

ном кольце (J, рис.23).

С помощью алюминиевой или деревянной

болванки постукивайте по шпинделю в направ-

лении задней бабки. (Используйте мягкий мате-

риал в качестве выколотки,

чтобы избежать по-

вреждения шпинделя).

Для замены ремня будет достаточно, если бу-

дет удален только правый ременной шкив. Со-

всем не обязательно полностью снимать шпин-

дель (Рис.23).

Рис. 23

Сборка производится в обратном порядке.

Указание:

Промаркируйте призматическую шпонку на

ременном шкиве для помощи при установке.

Установите регулировочную гайку на опоре,

затем слегка отверните ее обратно и сильно за-

тяните винт с внутренним шестигранником.

9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Мотор не работает

*нет тока – проверить соединительные провода и предохранитель;

*дефект мотора, выключателя или кабеля – вызвать электрика;

*сработала защита на преобразователе частоты – повторно включите станок через некоторое время

при низкой ступени ременной передачи (0-1200 об/мин) для увеличения вращающего момента.

Сильные вибрации станка

*Станок стоит неровно – выровнять

станок;

*Заготовка плохо отцентрирована;

*Число оборотов слишком высокое.

10. ПРИНАДЛЕЖНОСТИ

Артикул номер 709960 Адаптер шпинделя 1” х 8TPI

Артикул номер 708332 Щиток для защиты лица

Артикул номер 708337 Неподвижный кольцевой центр MK2

Артикул номер 709008 Комплект из 8-ми токарных резцов

Артикул номер 708330 Торцовый поводок MK2

Инструменты и зажимные средства смотри в JET-прайс-листе.
