3
5. ОПИСАНИЕ СТАНКА
Станок имеет нескользящую резиновую опору, встроенный нож для глубокого разреза и широ-
кий опорный стол для рулона кромкооблицовочного материала. Нагревательный элемент имеет
бесконечное число регулировок с диапазоном нагрева от 100 до 200 градусов. Регулирующиеся
направляющие помогают управляться с кромкооблицовочным материалов шириной до 57 мм.
6. ТРАНСПОРТРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
6.1. Транспортировка и
установка
Установка станка должна производиться в
закрытых помещениях, при этом достаточно
условий обычной столярной мастерской. Не
используйте станок во влажных помещениях,
не оставляйте его под дождем.
Поверхность, на которой устанавливается
станок, должна быть ровной и способной вы-
держивать нагрузки.
При необходимости станок можно жестко
закрепить на поверхности. По соображениям
упаковки
станок поставляется не полностью
смонтированным. Не выбрасывайте никакой
упаковочный материал, пока Кромкооблицо-
вочный станок не будет собран и не начнет
нормально работать.
6.2. Монтаж
Общие указания
Перед проведением монтажно-наладочных
работ отключите станок от эл. сети!
Удалите защитную смазку от ржавчины с
помощью мягких растворителей.
Установите станок на плоскую поверх-
ность.

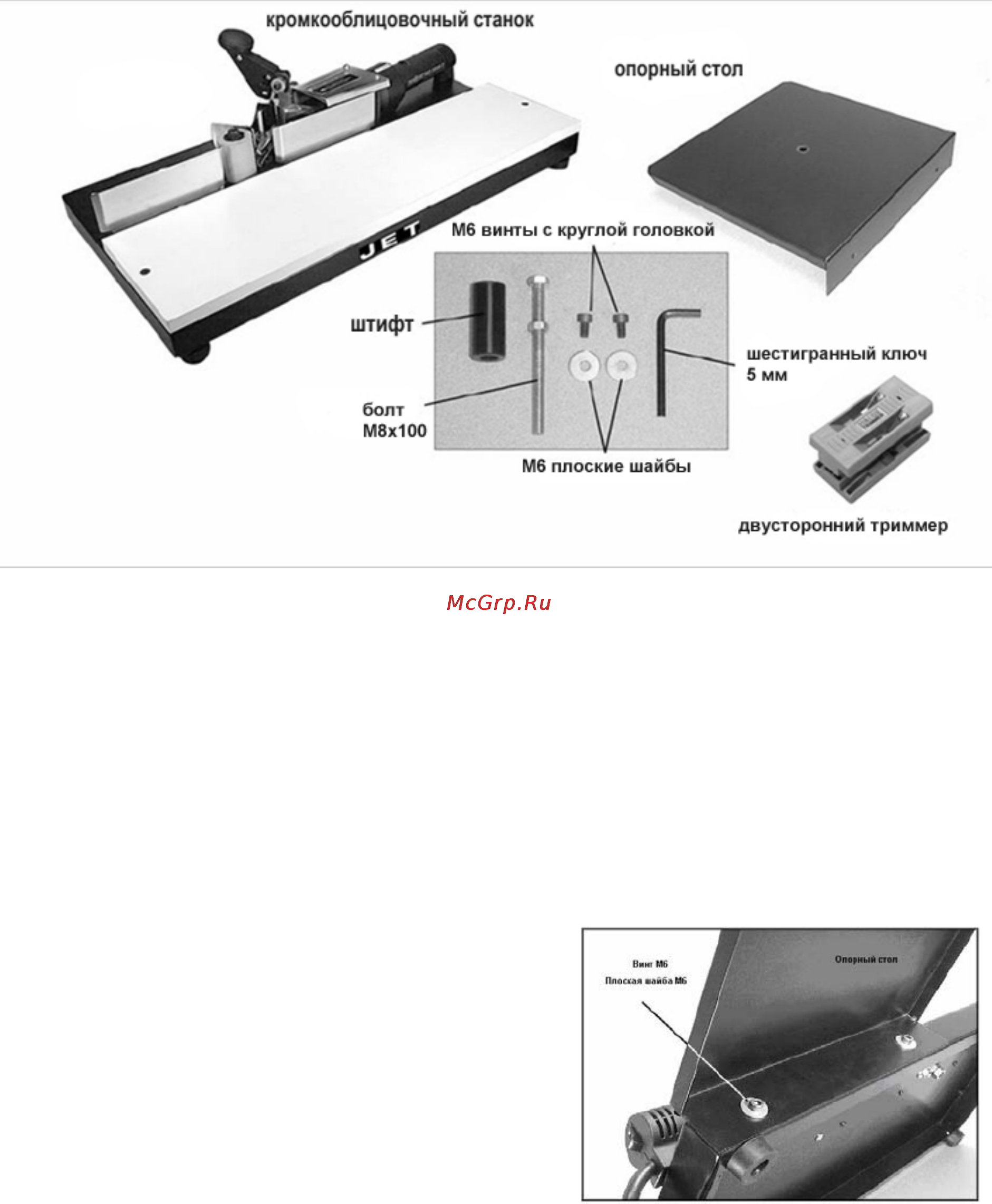

Монтаж опорного стола
1. Наклоните кромкооблицовочный станок
и прикрепите опорный стол к двум отверсти-
ям на задней части кромкооблицовочного
станка при помощи двух винтов с головкой
под ключ размера M6 x 10 и двух плоских
шайб М6. Смотрите Рисунок 1. Затяните их
5мм шестигранным ключом.
Рисунок 1
2. С нижней стороны опорного стола
вставьте винт с шестигранной головкой M8 x
100 через отверстие в центральной части
опорного стола, как показано на Рисунке 2.
(шестигранная гайка на винте должна быть
ниже опорного стола.)
