12
14. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу станка модели «Корвет» при соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по
эксплуатации.
Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации станка в
период гарантийного срока
. В случае нарушения работоспособности станка в течение гарантийного срока
владелец имеет право на его бесплатный ремонт.
В гарантийный ремонт принимается станок при обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона установленного образца на представленный для
ремонта станок с штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов
разборки или попытки разборки станка.
3. Если неисправность станка стала следствием нарушения условий хранения, попадания внутрь
посторонних
предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и
приспособлений, эксплуатация не предназначенным режущим инструментом, насадками, дополнительными
приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток
статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса
и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные
диски, ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и
ленточных машин, фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки,
приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые
уплотнения и т.п. Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга
платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация станка, которая могла быть выявлена при продаже.
Претензии от третьих лиц не принимаются.
Станок в ремонт должен сдаваться чистым, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы
станка, например: падение оборотов, изменение шума,
появление постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратите
работу и обратитесь в Сервисный центр «Корвет» или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в
гарантийных мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание:
Техническое обслуживание
станка, проведение регламентных работ, регулировок, указанных в
руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются
согласно действующим расценкам Сервисного центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _________________
дата подпись
Сервисный центр “Корвет” тел./ факс (4732) 39-24-84, 619-645
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель: ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД. Китай-Рм 339, № 551 ЛАОШАНУЧУН,
ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:
ООО «ЭНКОР-Инструмент-Воронеж»:394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
5
5. РАСПАКОВКА
5.1. Откройте упаковку, извлеките все комплектующие узлы и детали.
5.2.Аккуратно извлеките узлы станка и все комплектующие из упаковки на заранее подготовленную ровную,
устойчивую поверхность, аккуратно разложите узлы и детали станка.
5.3. Проверьте комплектность станка в соответствии с разделом 3.
5.4.Освободите узлы и детали станка от консервационной смазки.
ВНИМАНИЕ: На
некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и работы
снимите это покрытие. Защитное покрытие удаляется уайт-спиритом с помощью мягкой салфетки. Растворители
могут повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых деталей используйте мыло
и воду. Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте жидким машинным маслом
все обработанные поверхности.

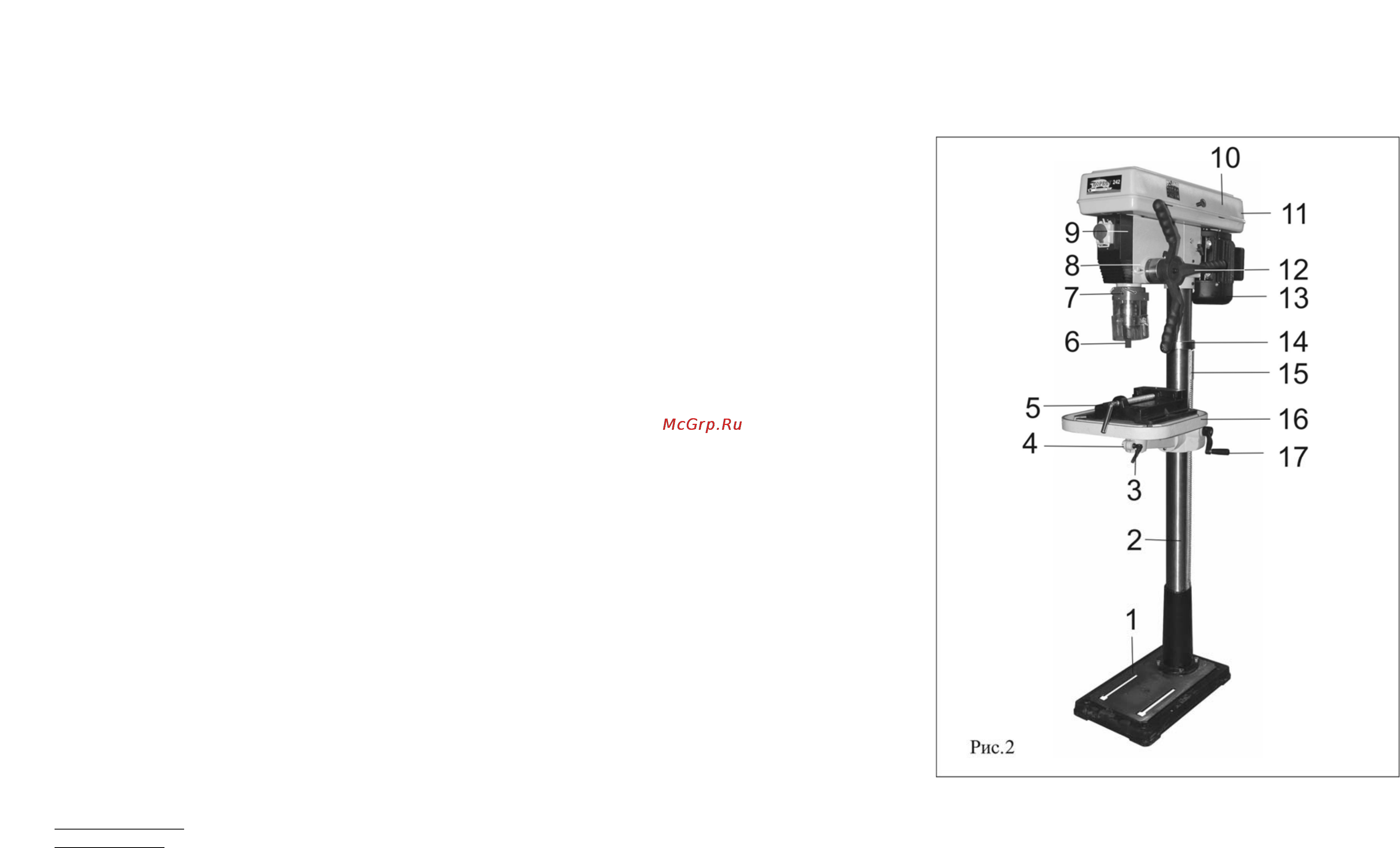

6. УСТРОЙСТВО СТАНКА
6.1. Станок сверлильный вертикальный состоит из следующих сборочных единиц и деталей:
1. Основание
2. Колонна
3. Ручка фиксации
4. Опора
5. Тиски
6. Патрон сверлильный
7. Экран защитный
8. Шпиндельная головка
9. Магнитный пускатель
10. Ручка
11. Кожух ременной передачи
12. Ручка подачи
13. Электродвигатель
14. Кольцо стопорное
15. Рейка кремальерная
16. Стол рабочий
17. Ручка (перемещения)
Содержание
- Содержание 1 общие указания 2 технические данные 3 комплектность станка 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе со станком 4 дополнительные указания по безопасности при работе со станком 5 распаковка 6 устройство станка 7 подключение станка к источнику питания 7 электрические соединения требования к шнуру питания 7 требования к электродвигателю 8 монтаж 9 сборка и регулировка 10 инструкции по эксплуатации 11 техническое обслуживание 12 возможные неисправности и методы их устранения 13 свидетельство о приемке и продаже 14 гарантийные обязательства детали сборки схема сборки настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации вертикально сверлильного станка модели корвет 242 не приступайте к сборке и эксплуатации вертикально сверлильного станка не изучив руководство по эксплуатации 3
- Уважаемый покупатель вы приобрели вертикально сверлильный станок изготовленный в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию вертикально сверлильного станка внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования станка 3
- Общие указания 1 вертикально сверлильный станок модели корвет 242 далее станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом с возможностью осевого перемещения 1 станок работает от однофазной сети переменного тока напряжением 220 22в частотой 50 гц 1 станок рассчитан для эксплуатации в нормальных климатических условиях температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 1 если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте его в течение 8 часов чтобы он прогрелся до температуры окружающего воздуха в противном случае станок может выйти из строя при включении из за сконденсировавшейся влаги на холодных поверхностях элементов электродвигателя 1 приобретая станок проверьте его комплектность наличие гарантийных талонов в руководстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гаранти 4
- По электробезопасности сверлильный станок модели корвет 242 соответствует i классу защиты от поражения электрическим током в связи с постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться к руководству отдельным листом 3 комплектность станка рис 3 в комплект поставки входит 4
- Детали сборки корвет 242 позиция по схеме сборки 6
- Содержите станок в чистоте в исправном состоянии правильно его обслуживайте 4 6 перед началом любых работ по настройке или техническому обслуживанию станка отключите вилку шнура питания станка из розетки электросети 4 7 используйте только рекомендованные комплектующие детали узлы и механизмы соблюдайте указания прилагаемые к комплектующим применение несоответствующих комплектующих может стать причиной несчастного случая 4 8 не оставляйте станок без присмотра прежде чем покинуть рабочее место выключите станок дождитесь полной остановки электродвигателя и отсоедините шнур питания от розетки 4 9 перед первым включением станка обратите внимание на правильность сборки и надежность установки станка внимание прочтите надписи с предупреждающими указаниями на наклейках расположенных на станке 4 0 если вам что то показалось ненормальным в работе станка немедленно прекратите его эксплуатацию 4 1 не допускайте неправильную эксплуатацию шнура питания не тяните за шнур питания при отсоединении вилки 6
