10
.
Диаметр М А Т Е Р И А Л
сверла С к о р о с т ь в р а щ е н и я об/ мин
мм Сталь Чугун Бронза Алюминий Пластик Дерево
Ф 3 2500 2500 2500 2500 2500 2500
Ф 4 2500 2500 2500 2500 2500 2500
Ф 5 1750 2500 2500 2500 2500 2500
Ф 6 1750 2500 2500 2500 2500 2500
Ф 7 1250 1750 2500 2500 2500 2500
Ф 8 1250 1750 2500 2500 2500 2500
Ф 9 900 1250 1750 2500 2500 2500
Ф 10 900 1250 1750 1750 2500 2500
Ф 11 600 900 1250 1750 1750 2500
Ф 12 600 900 1250 1250 1250 1750
Ф 13 600 600 900 1250 1250 1750
11.ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Не приступайте к техническому обслуживанию станка пока не убедитесь, что он отключен
от источника электрического тока (вилка шнура питания отсоединена от питающей розетки).
Сверлильный станок не требует постоянного технического обслуживания, но внимательный уход за ним и
соблюдение чистоты на рабочем месте необходимы. Это будет залогом длительного срока
службы станка и
исключит возможный травматизм.
11.1. Содержите станок и рабочее место в чистоте. Не допускайте накапливание пыли, стружки и посторонних
предметов на станке. Освобождайте все трущиеся узлы и детали от пыли, стружки и посторонних предметов.
Периодически очищайте станок сжатым воздухом.
11.2. Заменяйте изношенные детали по мере необходимости. Электрические шнуры в
случае износа, повреждения
следует заменять немедленно.
11.3. Приводной ремень следует менять, когда натяжение последнего не предотвращает его проскальзывание на
шкивах.
11.4. Станок всегда необходимо проверять перед работой. Все неисправности должны быть устранены и
регулировки выполнены. Проверьте плавность работы всех деталей и узлов.
11.5. После окончания работы удалите стружку со станка и тщательно
очистите все поверхности. Рабочие
поверхности должны быть сухими, металлические неокрашенные поверхности слегка смазаны машинным
маслом.
11.6. Останавливайте станок, проверяйте состояние крепления и положение всех сопрягаемых деталей, узлов и
механизмов станка после 50 часов наработки.
11.7. Для смазки поверхностей станка применяйте машинное масло. Для смазки ходовых винтов применяйте
густую смазку типа ЛИТОЛ
11.8.
При напряженной эксплуатации станка следует с периодичностью 1 раз в три месяца проверять смазку
шпиндельного вала, контролировать возможное появление поперечного люфта шпинделя и устранять его по мере
необходимости. При износе сверлильного патрона замените его на сверлильный патрон соответствующего типа.
7

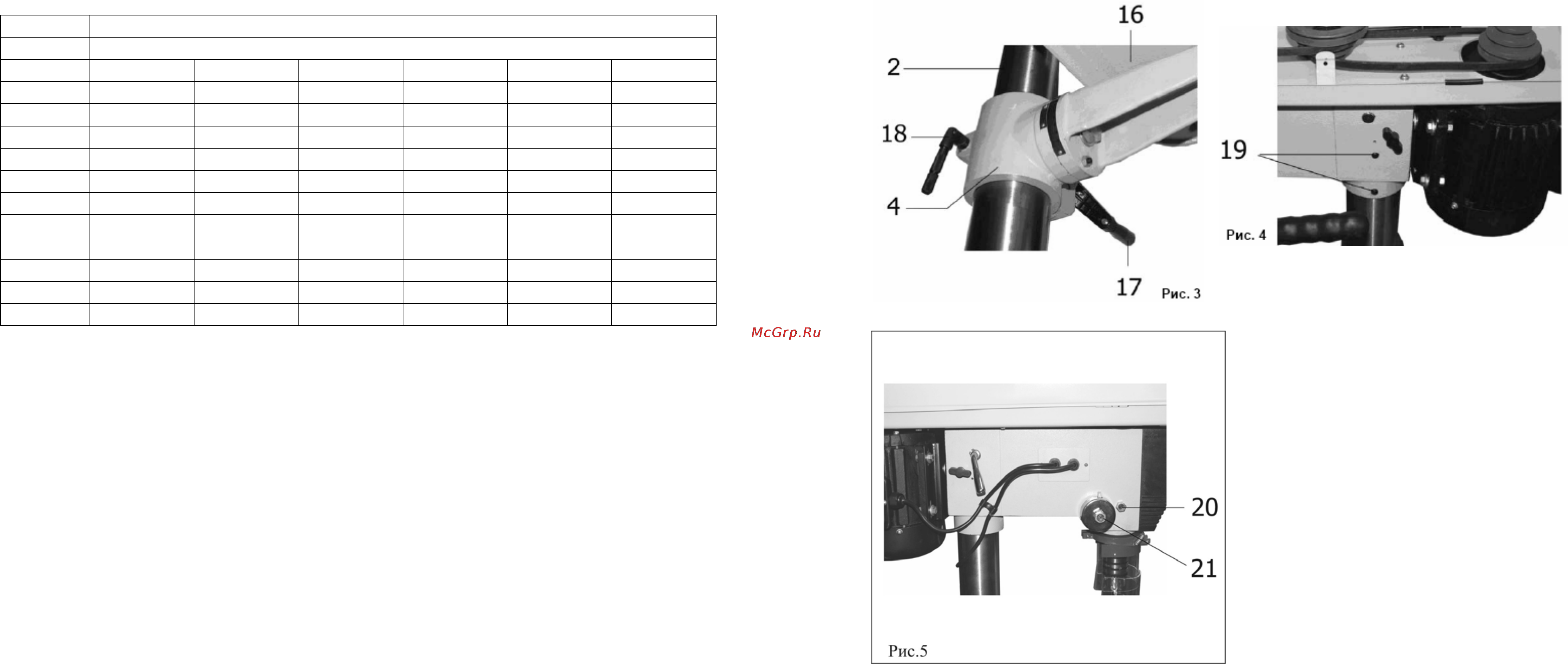

9.8. Аккуратно установите на колонну (2)
шпиндельную головку станка (8), Рис.2,
предварительно ослабив винты фиксации (19), Рис.4 .
Поворачивая шпиндельную головку (8) на колонне
(2), Рис.2, убедитесь, что она села до упора. Затяните
винты фиксации (19), Рис.4 .
9.9. Установите ручку подачи (12), Рис.2, с помощью
винта (G), Рис.1, как показано на рисунке 2.
Убедитесь, что шпиндель подается этой ручкой
на
всю глубину, легко возвращается в исходное
положение.
9.10. Установите сверлильный патрон (6), Рис.2, на
дорн (I), Рис.1, предварительно удалив с его
поверхности смазку, а также очистите от смазки
внутреннюю посадочную поверхность сверлильного
патрона (6), Рис.2. Закрепите сверлильный патрон (6),
Рис.2, в сборе с дорном (I), Рис.1, на шпинделе
легким ударом через деревянный брусок. Кулачки
сверлильного
патрона (6), Рис.2, при этом должны
быть сведены.
9.11.Установите защитный экран (7) на посадочное место в шпиндельной головке (8), как показано на
рисунке Рис.2.
9.12. Установите и закрепите ручку (10) на защитном кожухе ременной передачи (11), Рис.2.
9.13. Установите на рабочий стол (16) тиски (5) и зафиксируйте их положение специальными болтами, Рис.2
(не комплектуются).
9.14. Проверьте наличие
поперечного люфта шпинделя, покачав за сверлильный патрон (6), Рис.2. Если люфт
ощутим, его можно минимизировать, проворачивая по часовой стрелке винт (20), Рис.5. ,предварительно
отпустив контрящую гайку. По завершению регулировки затяните контрящую гайку.
Помните, затягивая винт (20), Рис.5, вы прижимаете шпиндель. Усилия возвратной пружины может оказаться
недостаточным для автоматического подъема шпинделя в исходное положение.
9.15. Регулировка усилия возвратной пружины шпинделя осуществляется вращением регулировочного болта
(21), Рис.5.
Содержание
- Содержание 1 общие указания 2 технические данные 3 комплектность станка 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе со станком 4 дополнительные указания по безопасности при работе со станком 5 распаковка 6 устройство станка 7 подключение станка к источнику питания 7 электрические соединения требования к шнуру питания 7 требования к электродвигателю 8 монтаж 9 сборка и регулировка 10 инструкции по эксплуатации 11 техническое обслуживание 12 возможные неисправности и методы их устранения 13 свидетельство о приемке и продаже 14 гарантийные обязательства детали сборки схема сборки настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации вертикально сверлильного станка модели корвет 242 не приступайте к сборке и эксплуатации вертикально сверлильного станка не изучив руководство по эксплуатации 3
- Уважаемый покупатель вы приобрели вертикально сверлильный станок изготовленный в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию вертикально сверлильного станка внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования станка 3
- Общие указания 1 вертикально сверлильный станок модели корвет 242 далее станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом с возможностью осевого перемещения 1 станок работает от однофазной сети переменного тока напряжением 220 22в частотой 50 гц 1 станок рассчитан для эксплуатации в нормальных климатических условиях температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 1 если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте его в течение 8 часов чтобы он прогрелся до температуры окружающего воздуха в противном случае станок может выйти из строя при включении из за сконденсировавшейся влаги на холодных поверхностях элементов электродвигателя 1 приобретая станок проверьте его комплектность наличие гарантийных талонов в руководстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гаранти 4
- По электробезопасности сверлильный станок модели корвет 242 соответствует i классу защиты от поражения электрическим током в связи с постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться к руководству отдельным листом 3 комплектность станка рис 3 в комплект поставки входит 4
- Детали сборки корвет 242 позиция по схеме сборки 6
- Содержите станок в чистоте в исправном состоянии правильно его обслуживайте 4 6 перед началом любых работ по настройке или техническому обслуживанию станка отключите вилку шнура питания станка из розетки электросети 4 7 используйте только рекомендованные комплектующие детали узлы и механизмы соблюдайте указания прилагаемые к комплектующим применение несоответствующих комплектующих может стать причиной несчастного случая 4 8 не оставляйте станок без присмотра прежде чем покинуть рабочее место выключите станок дождитесь полной остановки электродвигателя и отсоедините шнур питания от розетки 4 9 перед первым включением станка обратите внимание на правильность сборки и надежность установки станка внимание прочтите надписи с предупреждающими указаниями на наклейках расположенных на станке 4 0 если вам что то показалось ненормальным в работе станка немедленно прекратите его эксплуатацию 4 1 не допускайте неправильную эксплуатацию шнура питания не тяните за шнур питания при отсоединении вилки 6
