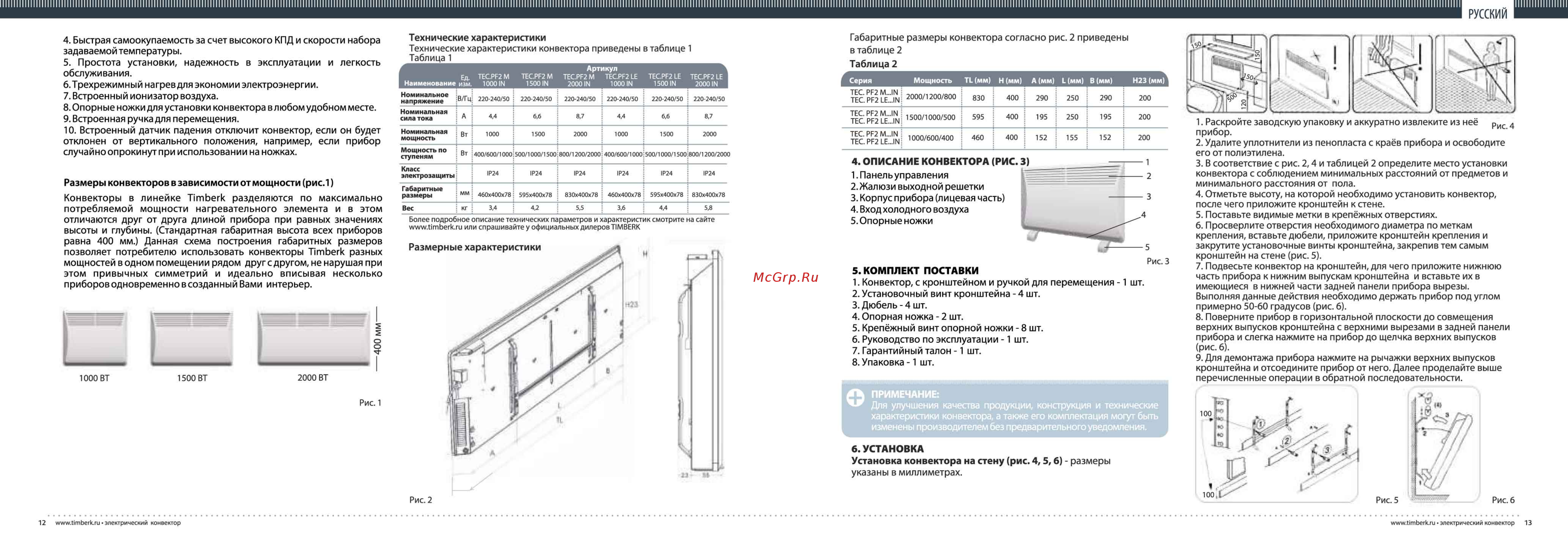

IIIIIIIIIIIIIII РУССКИЙ 4 Быстрая самоокупаемость за счет высокого КПД и скорости набора задаваемой температуры 5 Простота установки надежность в эксплуатации и легкость обслуживания 6 Трехрежимный нагрев для экономии электроэнергии 7 Встроенный ионизатор воздуха 8 Опорные ножки для установки конвектора в любом удобном месте 9 Встроенная ручка для перемещения 10 Встроенный датчик падения отключит конвектор если он будет отклонен от вертикального положения например если прибор случайно опрокинут при использовании на ножках Технические характеристики Технические характеристики конвектора приведены в таблице 1 Таблица 1_______________________________________________ Г Артикул Ед TEC PF2 М Наименование изм 1000IN Конвекторы в линейке ЛтЬегк разделяются по максимально потребляемой мощности нагревательного элемента и в этом отличаются друг от друга длиной прибора при равных значениях высоты и глубины Стандартная габаритная высота всех приборов равна 400 мм Данная схема построения габаритных размеров позволяет потребителю использовать конвекторы ПтЬегк разных мощностей в одном помещении рядом друге другом не нарушая при этом привычных симметрий и идеально вписывая несколько приборов одновременно в созданный Вами интерьер TEC PF2 М 1500 IN TEC PF2M TEC PF2 LE 2000IN 1000 IN TEC PF2 LE TEC PF2 LE 1500 IN 2000 IN Номинальное напряжение В Гц 220 240 50 220 240 50 220 240 50 220 240 50 Номинальная сила тока А 4 4 6 6 8 7 4 4 6 6 Номинальная мощность Вт 1500 2000 1000 1500 Мощность по ступеням Вт Класс электрозащиты Размеры конвекторов в зависимости от мощности рис 1 Габаритные размеры конвектора согласно рис 2 приведены в таблице 2 Таблица 2 1000 220 240 50 Г Серия Мощность TL MM H MM A MM L MM B MM H23 MM 220 240 50 TEC PF2 M IN TEC PF2 LE IN 2000 1200 800 830 400 290 250 290 200 8 7 TEC PF2 M IN TEC PF2 LE IN 1500 1000 500 595 400 195 250 195 200 2000 TEC PF2 M IN TEC PF2 LE IN 1000 600 400 460 400 152 155 152 200 400 600 1000 500 1000 1500 800 1200 2000 400 600 1000 500 1000 1500 800 1200 2000 IP24 IP24 IP24 IP24 IP24 IP24 460x400x78 595x400x78 830x400x78 Габаритные размеры мм 460x400x78 595x400x78 830x400x78 Вес кг 3 4 4 2 5 5 3 6 4 4 Более подробное описание технических параметров и характеристик смотрите на сайте www timberk ru или спрашивайте у официальных дилеров Т1МВЕВК 5 8 4 ОПИСАНИЕ КОНВЕКТОРА РИС 3 1 1 Па нел ь у п ра вл ен ия 1 2 2 Жалюзи выходной решетки 3 Корпус прибора лицевая часть 3 4 Вход холодного воздуха 5 Опорные ножки Рис З 5 КОМПЛЕКТ ПОСТАВКИ 1 Конвектор с кронштейном и ручкой для перемещения 1 шт 2 Установочный винт кронштейна 4 шт 3 Дюбель 4 шт 4 Опорная ножка 2 шт 5 Крепёжный винт опорной ножки 8 шт 6 Руководство по эксплуатации 1 шт 7 Гарантийный талон 1 шт 8 Упаковка 1 шт 1 Раскройте заводскую упаковку и аккуратно извлеките из неё Р1У1Г прибор 2 Удалите уплотнители из пенопласта с краёв прибора и освободите его от полиэтилена 3 В соответствие с рис 2 4 и таблицей 2 определите место установки конвектора с соблюдением минимальных расстояний от предметов и минимального расстояния от пола 4 Отметьте высоту на которой необходимо установить конвектор после чего приложите кронштейн к стене 5 Поставьте видимые метки в крепёжных отверстиях 6 Просверлите отверстия необходимого диаметра по меткам крепления вставьте дюбели приложите кронштейн крепления и закрутите установочные винты кронштейна закрепив тем самым кронштейн на стене рис 5 7 Подвесьте конвектор на кронштейн для чего приложите нижнюю часть прибора к нижним выпускам кронштейна и вставьте их в имеющиеся в нижней части задней панели прибора вырезы Выполняя данные действия необходимо держать прибор под углом примерно 50 60 градусов рис 6 8 Поверните прибор в горизонтальной плоскости до совмещения верхних выпусков кронштейна с верхними вырезами в задней панели прибора и слегка нажмите на прибор до щелчка верхних выпусков рис 6 9 Для демонтажа прибора нажмите на рычажки верхних выпусков кронштейна и отсоедините прибор от него Далее проделайте выше перечисленные операции в обратной последовательности д Рис 1 6 УСТАНОВКА Установка конвектора на стену рис 4 5 6 размеры указаны в миллиметрах Рис 2 12 www timberk ru электрический конвектор www timberk ru электрический конвектор 13
