25
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками

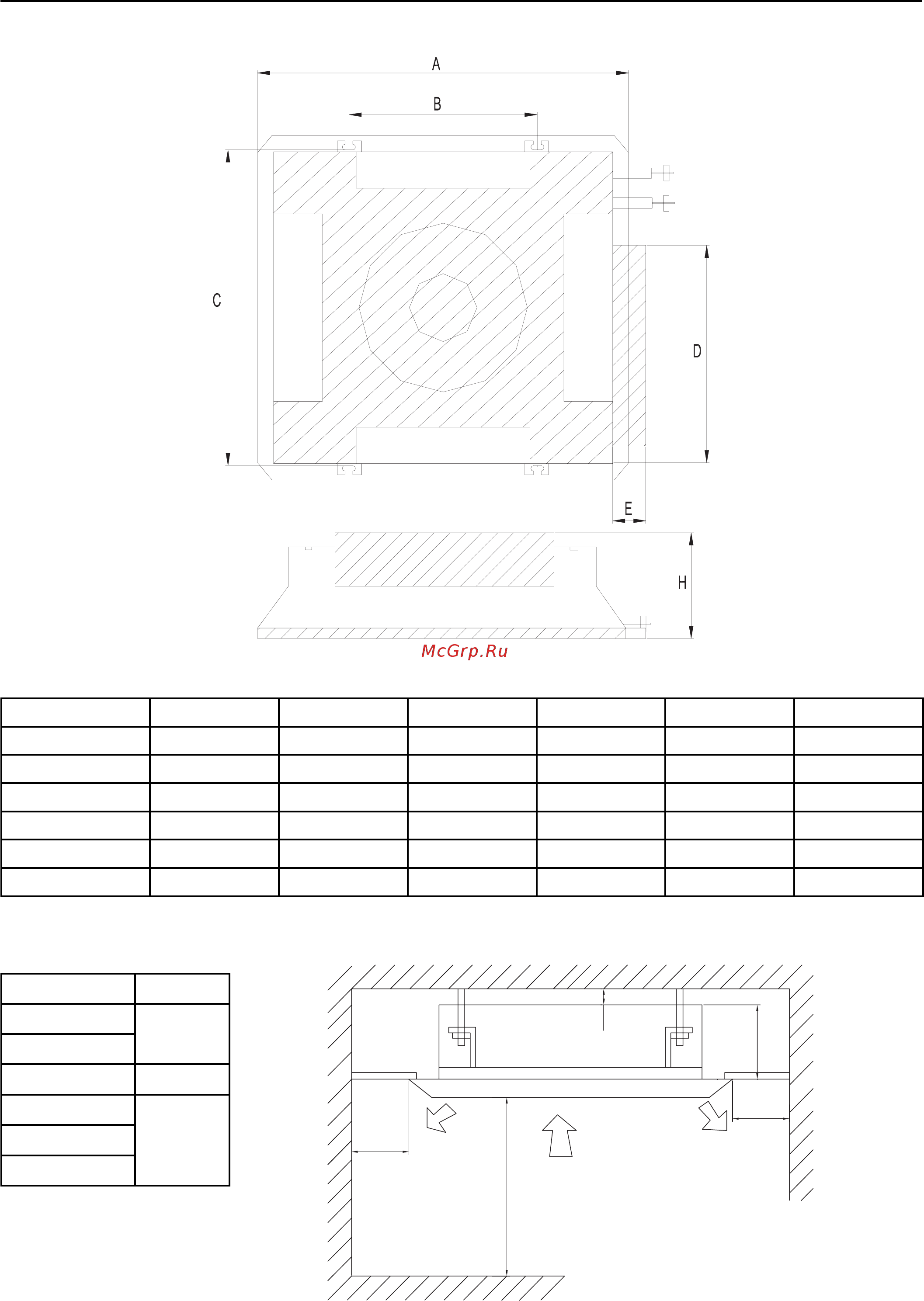

9.3 Габаритные и установочные размеры блоков кассетного типа
Рис. 9.3
Модель H A B C D E
GKH12K3BI 245 650 400 606 440 66
GKH18K3BI 245 650 400 606 440 66
GKH24K3BI 275 950 680 840 720 76
GKH36K3BI 345 950 680 840 720 76
GKH42K3BI 345 950 680 840 720 76
GKH48K3BI 345 950 680 840 720 76
9.3.1 Требование при размещении блоков кассетного типа
Модель H, мм
GKH12K3BI
230
GKH18K3BI
GKH24K3BI 260
GKH36K3BI
320
GKH42K3BI
GKH48K3BI
≥1500
≥1500
≥1800
H
>20
Размерность: мм
