4 ТРЕБОВАНИЯБЕЗОПАСНОСТИ
4.1 Всеработыпомонтажу, ремонту, заменелампидругихэлектрических
деталей, очисткезагрязненныхповерхностей, снятиюсъемныхчастей
производитеприизвлеченнойвилкешнураэлектропитанияизрозетки
электросети.
4.2 ЗАПРЕЩАЕТСЯвключатьзонтвсетьснапряжениемичастотой, не
соответствующимиуказаннымвтехническихданных (220В±10%,50Гц±2%).
4.3 Неприкасайтеськлампамвовремяихвключенногосостоянияи
прилегающимкнимповерхностям. Дажечерезнекотороевремяпослеих
выключенияещеимеетсярискожога.
.4 Эксплуатируйтевытяжнойзонттолькосустановленнымилампами.
Неисправныелампыследуетзаменять.
4.5 Ежемесячнопроизводитеочисткузагрязненныхповерхностейи
жиропоглощающегоалюминиевогофильтра(раздел 8). Еслиочисткафильтра
непроизводитсявсоответствиисруководствомпоэксплуатации, то
уменьшаетсяпроизводительностьзонтаипоявляетсярисквозникновения
пожара! Никогданеэксплуатируйтезонтбезустановленногофильтра!
4.6 Устанавливайтезонтнадплитойвсоответствиисрис.1.
4.7 НедопускайтевозникновенияфакельногопламениподзонтомПламя
газовыхконфороквсегдадолжнобытьзакрытопосудой. Сильныйнагрев
пламенемгазовыхконфорокможетповредитьвытяжнойзонт.
4.8 Работыпопоискуиустранениюнеисправностей (кромезаменылампы)
должнывыполнятьсялицом, обученнымправиламработыс
электроустановками. Приповреждениишнурапитанияегоследуетзаменить
аналогичнымшнуром, приобретаемымуизготовителяилиегоагента.
4.9 Зонтпредназначентолькодляудаленияиочисткивоздуха. Оберегайте
егоотстатическихидинамическихнагрузок.
4.10 Приработезонтаврежимевытяжкиодновременносотопительным
оборудованием, котороеиспользуетсясвытяжнымитрубами (отопительные
системы, проточныеводонагревателииликотлы, работающиенагазе, жидком
илитвердомтопливе) необходимообеспечитьподачувоздухавпомещениев
объемедостаточномдлясгораниятоплива . Приподачевоздухав
недостаточномобъеме, возникаетопасностьотравлениягазообразными
продуктамисгорания, которыевсасываютсяобратновпомещение.
4
!
4.11 Врежимевытяжкизагрязненныйвоздухнедолженвыходитьввытяжное
отверстие, используемоедляудалениязапаховизприборов, сжигающихгазили
другиевидытоплива (неприменяюткприборам, которыетольконаправляют
воздухобратновкомнату)

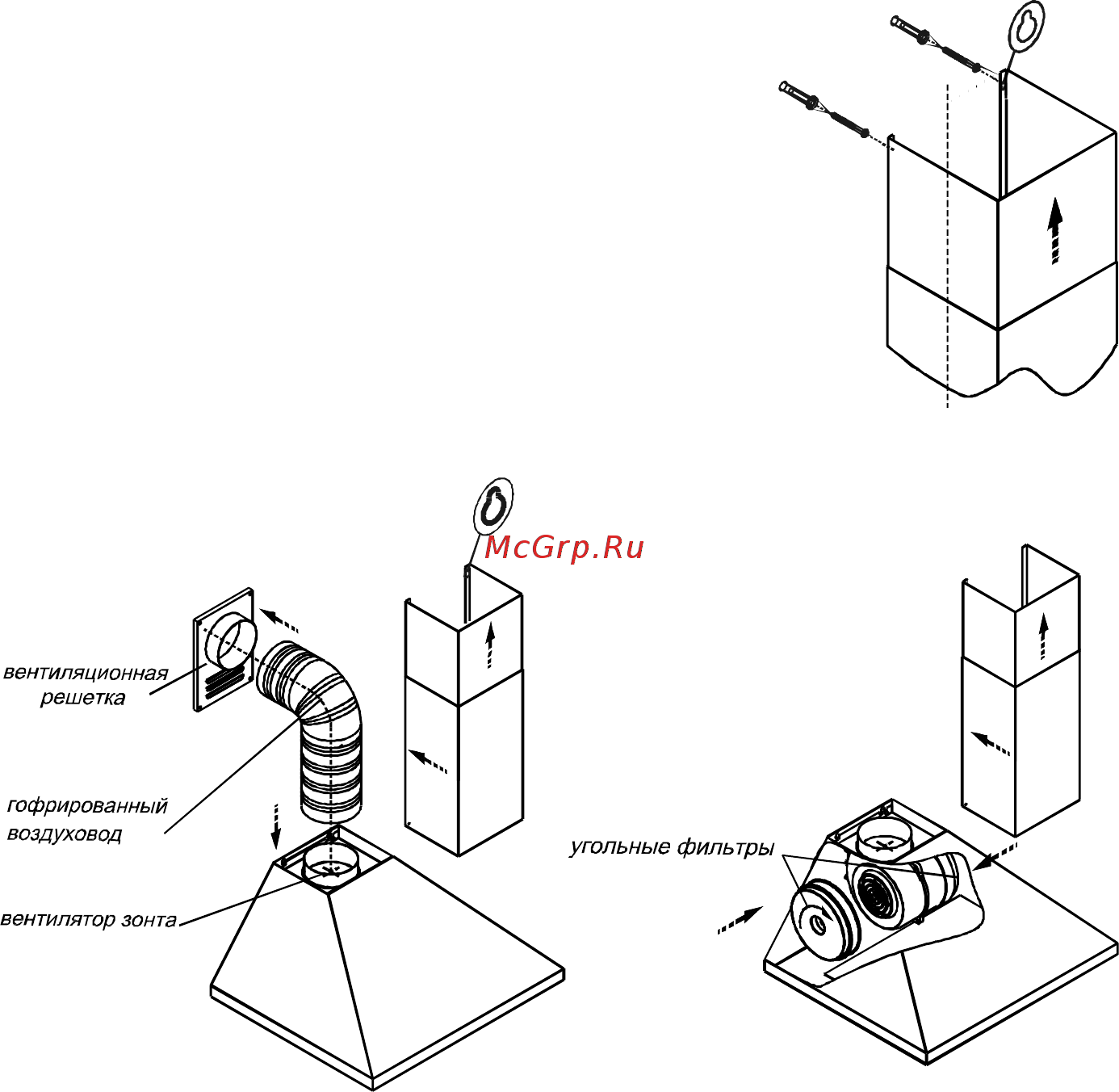

6.2 Креплениеверхнейфальштрубы (рис.4):
- установитеназонткомплектиздвухтелескопических
фальштруб;
- верхнююфальштрубувыдвиньтенанужнуювысоту;
- разметьтенастенеотверстиядляеекрепления;
- осеваялинияфальштрубдолжнасовпадатьсосевой
линиейзонта;
- снимитефальштрубы;
- просверлитедваотверстиямм, забейтедюбелии
ввернитешурупы.
6.3 Взависимостиотрежимаэксплуатациизонтасоедините
вентиляторсвентиляционнойрешеткойполужестким
гофрированнымвоздуховодом (рис.5) илиустановитена
вентилятор (рис.6).
Ø8
угольныефильтры*
РИС.4
РИС.5
РИС.6
6.4 Установитефальштрубы (рис.5,6). Выдвиньтеверхнююфальштрубуинавесьте
еенаввернутыешурупычерезотверстиятипа “замочнаяскважина”.
6.5 Длявытяжныхзонтовизнержавеющейстали:
- снимитезащитнуюпленкускорпусаифальштруб;
- будьтеосторожныприустановкефальштруб (рис.5),неповредитеповерхности
изнержавеющейстали. Ихлегкопоцарапать.
ВНИМАНИЕ: взависимостиотвариантамонтажаиспользуйтешурупыи
дюбели, соответствующиетипустены (например: железобетон, гипсокар-
тонит.д.). Еслишурупыидюбеливходятвкомплектпоставки, следует
удостоверитьсявтом, чтоониподходятдлятоготипастены, накоторой
долженбытьсмонтированвытяжнойзонт.
