Закрепите опоры 2 и кронштей-

ны 1 направляющей подвижного сто-

ла. Вставьте болты в пазы и закрепи-

те на направляющей кронштейн 3

гайками 4. Установите направляю-

щую на кронштейн 1. Болтами 5 и 6

отрегулируйте положение направ-

ляющей. Закрепите кронштейны 1 и

3 между собой (см. рис. 7).

Закрепите на направляющей подвижного стола 1 раздвижные ножки 2. Уста-

новите

подвижный стол на направляющую. Соберите поворотный узел. Устано-

вите дополнительный упор с раздвижной линейкой 4, болтом 3 регулируется по-

ложение упора относительно угловой линейки. Установите и закрепите зажим за-

готовки 5. Установите заглушки в торцы направляющей. (см. рис. 8).

Установите угловые кронштейны дополнительного стола (малого) и закрепи-

те на них дополнительный стол (малый).

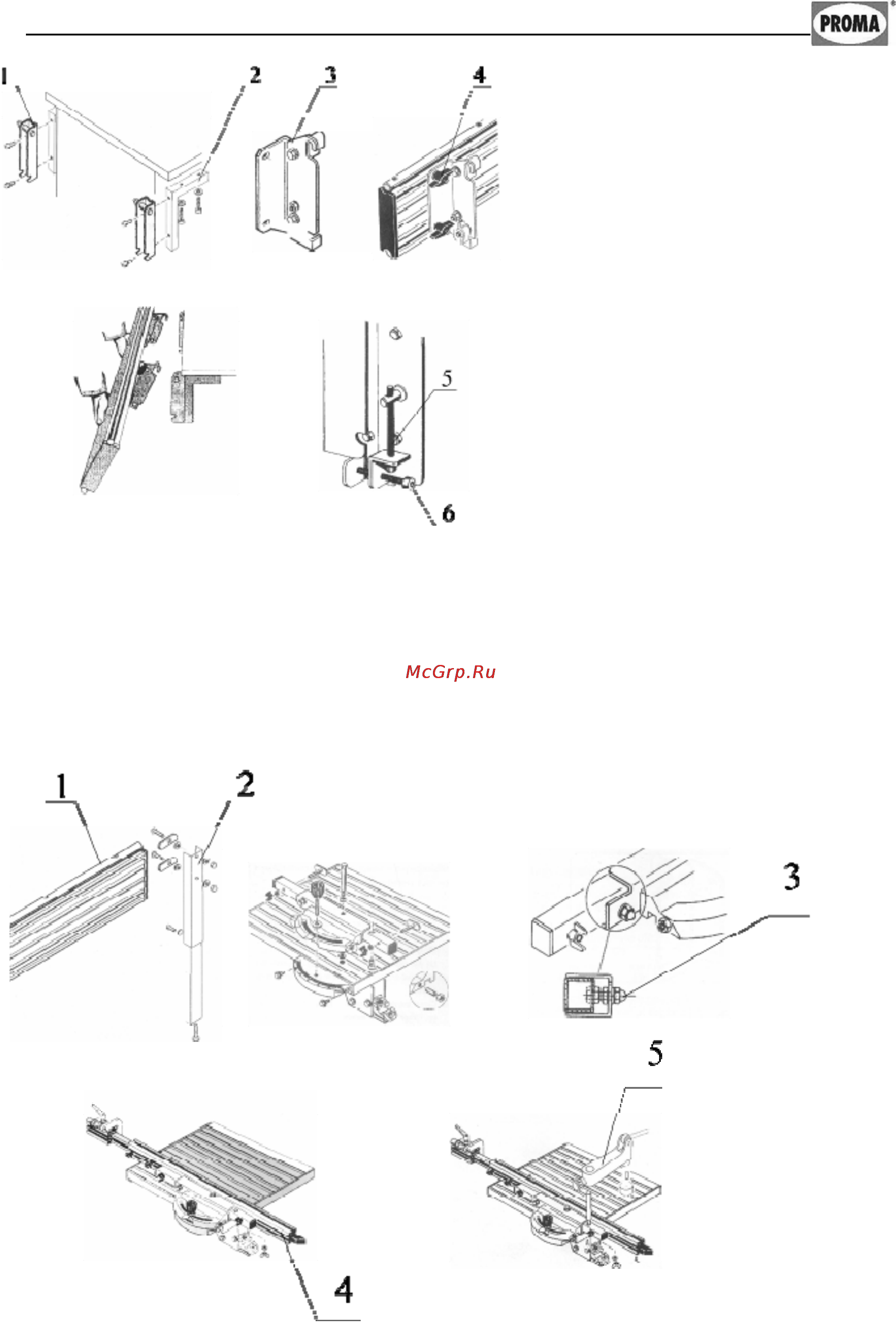

Рисунок 7.

Рисунок 8.
