штурвал 3, установите необходимую высоту выхода пильного диска, опустите
рукоятку зажима 4 (см. рис. 10).
Для регулировки положения упора для обрабатываемого материала ослабьте
зажимное устройство упора (рукоятку 1 подымите вверх), переместите упор на
необходимую величину, зажмите упор (рукоятку 1 опустите вниз). Вал-шестерня
5 служит для точной регулировки положения упора относительно пильного диска.
Ослабьте зажимное устройство
упора, введя в зацепление вал-шестерню 5 с рей-
кой (переместив от себя), вращайте вал-шестерню 5 установите упор в необхо-
димое положение относительно пильного диска. Для отсчета величины переме-
щения упора служит линейка, установленная на направляющей упора (см. рис.
11).
На передвижной стол уста-
навливается упор с раздвижной
линейкой. Для увеличения дли
-
ны упора ослабьте зажимной
болт 4. Выдвинете упор на не-
обходимую величину. Закрутите
зажимной болт 4. Для регули-
ровки положения торцевого
упора ослабьте зажим 3, пере-
местите торцевой упор на необ-
ходимую величину, затяните
зажим 3. Вращением барабана с
2 круговой шкалой регулируется
точное положение торцевого
упора (см. рис. 11).
5.2. Замена пильного диска.
Перед заменой диска снимите защитный
кожух и защитную крышку с пазом. При по-
мощи ключа открутите гайку (на гайке левая
резьба), снимите шайбу и пильный диск. Уста-
новите новый пильный диск, затем установите
шайбу и затяните гайку. Установите защитную
крышку с пазом на стол и защитный кожух
диска (см. рис. 12).
Внимание! Всегда используйте пильный
диск только соответствующего размера.

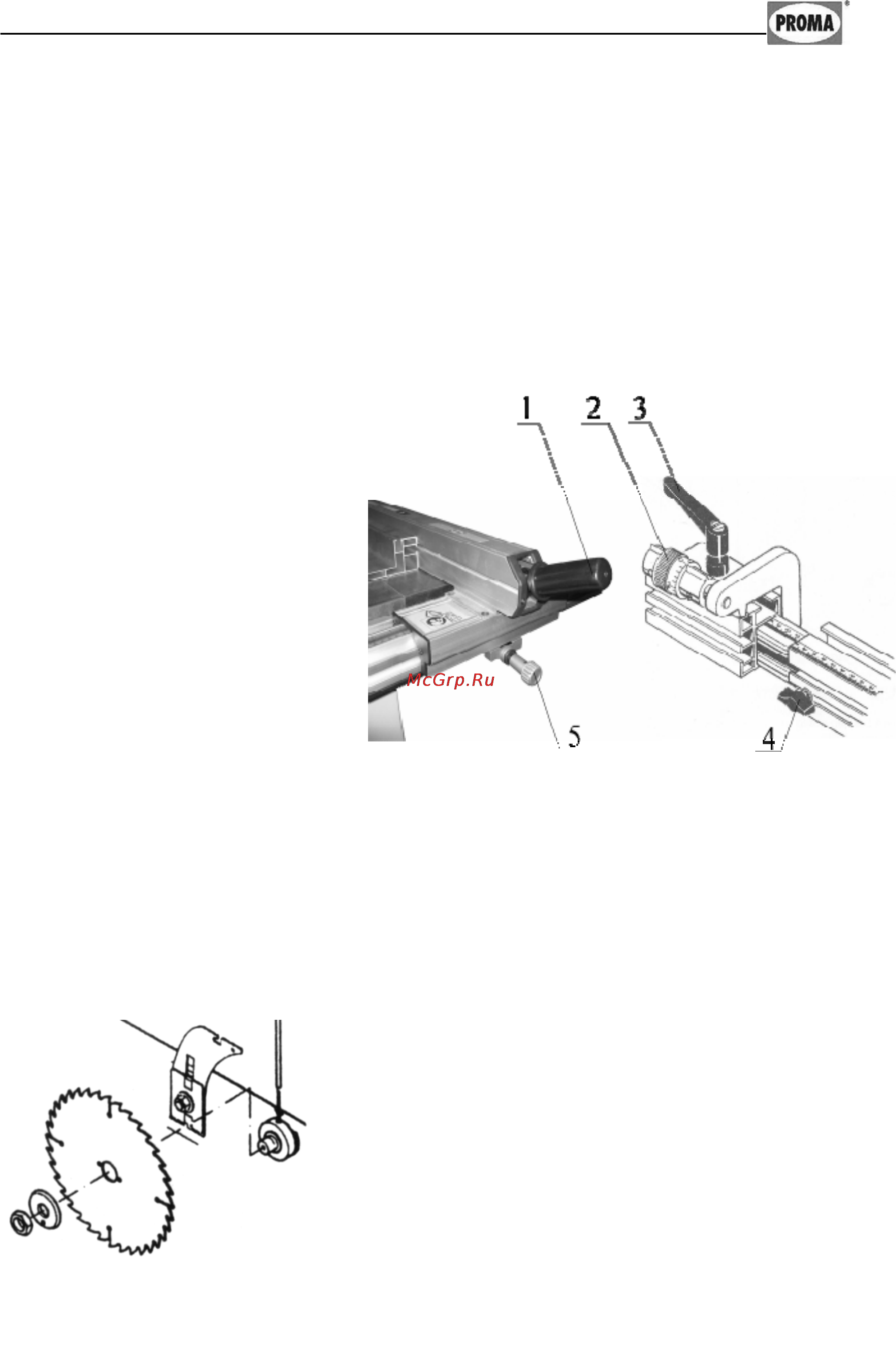

Рисунок 11.
Рисунок 12.
