RU-12

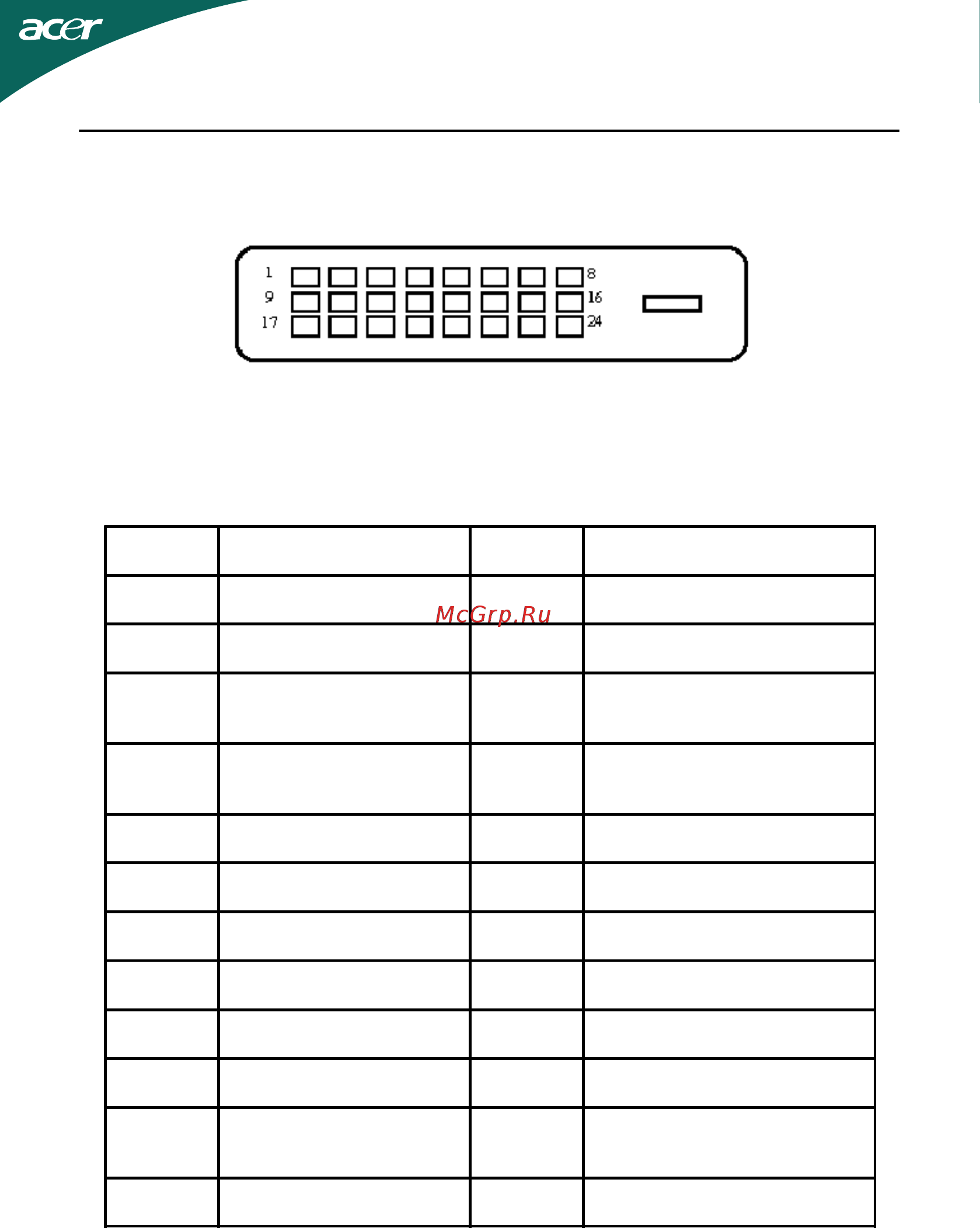

24-контактный сигнальный кабель цветного дисплея
Контакт Значение Контакт Значение
1. TMDS Data2- 13. NC
2. TMDS Data2+ 14. Питание +5 В
3.
TMDS Data 2/4
Shield
15.
GND (для +5 В
hsync.vsync)
4. NC 16.
Определение "горячего"
подключени
5. NC 17. TMDS Data0-
6. DDC Clock 18. TMDS Data0+
7. DDC Data 19. TMDS Data 0/5 Shield
8. NC 20. NC
9. TMDS Data1- 21. NC
10. TMDS Data1+ 22. TMDS Clock Shield
11.
TMDS Data 1/3
Shield
23. TMDS Clock+
12. NC 24. DDC TMDS Clock-
