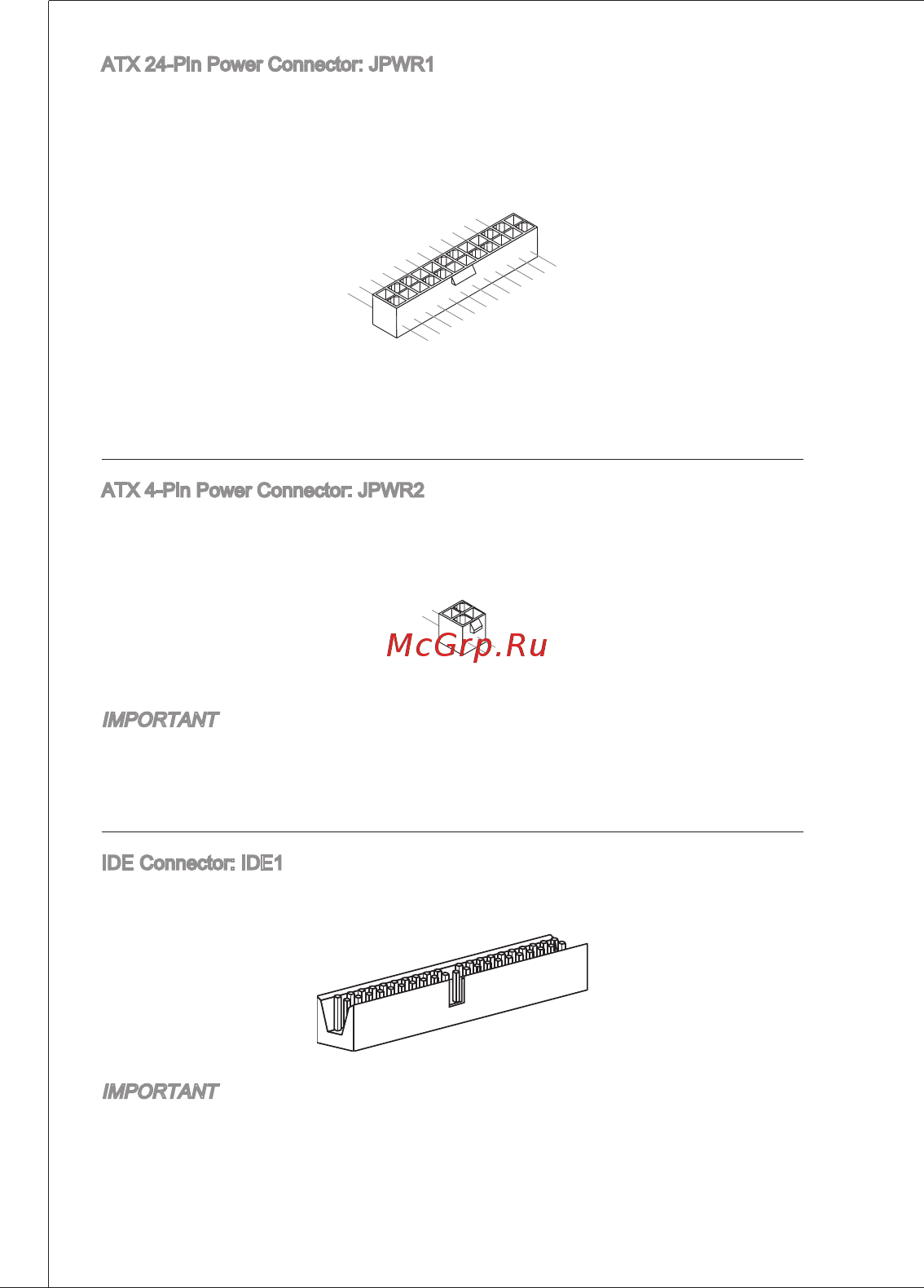

ATX 24 Pin Power Connector JPWR1 This connector allows you to connect an ATX 24 pin power supply To connect the ATX 24 pin power supply make sure the plug of the power supply is inserted in the proper orientation and the pins are aligned Then push down the power supply firmly into the connector ATX 4 Pin Power Connector JPWR2 This 4 Pin power connector is used to provide power to the CPU IMPORTANT Make sure that all the connectors are connected to proper ATX power supplies to ensure stable operation of the mainboard IDE Connector IDE1 This connector supports IDE hard disk drives optical disk drives and other IDE devices IMPORTANT If you install two IDE devices on the same cable you must configure the drives to cable select mode or separately to master slave mode by setting jumpers Refer to IDE device documentation supplied by the vendors for jumper setting instructions 16
