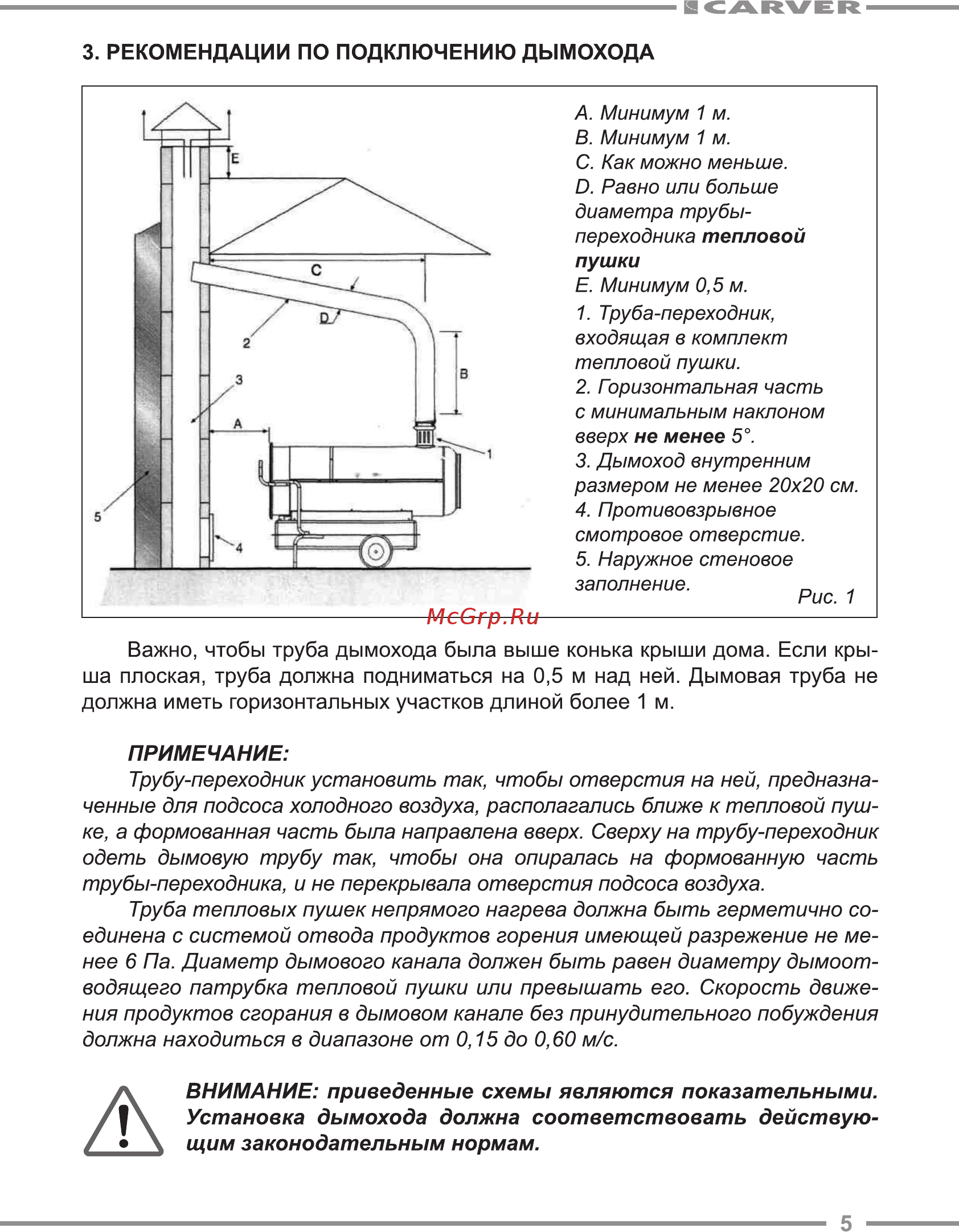

9 CARVER 3 РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ ДЫМОХОДА А Минимум 1 м В Минимум 1 м С Как можно меньше В Равно или больше диаметра трубыпереходника тепловой пушки Е Минимум 0 5 м 1 Труба переходник входящая в комплект тепловой пушки 2 Гэризонтальная часть с минимальным наклоном вверх не менее 5 3 Дымоход внутренним размером не менее 20x20 см 4 Противовзрывное смотровое отверстие 5 Наружное стеновое заполнение Рис 1 Важно чтобы труба дымохода была выше конька крыши дома Если кры ша плоская труба должна подниматься на 0 5 м над ней Дымовая труба не должна иметь горизонтальных участков длиной более 1 м ПРИМЕЧАНИЕ Трубу переходник установить так чтобы отверстия на ней предназна ченные для подсоса холодного воздуха располагались ближе к тепловой пуш ке а формованная часть была направлена вверх Сверху на трубу переходник одеть дымовую трубу так чтобы она опиралась на формованную часть трубы переходника и не перекрывала отверстия подсоса воздуха Труба тепловых пушек непрямого нагрева должна быть герметично со единена с системой отвода продуктов горения имеющей разрежение не ме нее 6 Па Диаметр дымового канала должен быть равен диаметру дымоот водящего патрубка тепловой пушки или превышать его Скорость движе ния продуктов сгорания в дымовом канале без принудительного побуждения должна находиться в диапазоне от 0 15 до 0 60 м с А ВНИМАНИЕ приведенные схемы являются показательными Установка дымохода должна соответствовать действую щим законодательным нормам 5
