4. ОПИСАНИЕ И РАБОТА БЕТОНОСМЕСИТЕЛЯ

4.1 Основные составные части бетоносмесителя показаны в схеме «Сбо-

рочные единицы и детали» (рис. 3). Наименования и обозначения составных

частей бетоносмесителя приведены в таблице 2.

4.2. Собрать бетоносмеситель согласно приведенным схемам монтажа (см.

схемы 1-14). При этом установку узлов, деталей производить строго в последова-

тельности их перечисления в схемах монтажа. Крепежные детали для сборки бе-

тоносмесителя упакованы в отдельный пакет. Состав пакета указан в таблице 3.

Внимание! Во избежание деформации секторов и появления

повышенного шума при работе бетоносмесителя, затяжку

винтов крепления секторов при сборке изделия (см. схему 13)

производить с небольшим усилием до полного сжатия шайб

пружинных. Перетяжка винтов недопустима.

4.3. Отрегулировать натяжение зубчатого ремня, а также зазор между ко-

нической шестернёй и секторами, обеспечив плавное вращение ёмкости бето-

носмесителя.

4.3.1. Для обеспечения нормальной натяжки зубчатого ремня руководство-

ваться указаниями приведенными в строке 2 таблицы 5.

4.3.2. Выставление зазора между конической шестерней и секторами про-

изводить следующим образом: ослабить 4 болта крепления опоры скобы F2

(см. рис. 3) и ввести полоску картона толщиной 2,5–3 мм между зубьями сектора и

конической шестерни, затем болты вновь затянуть.

Внимание!

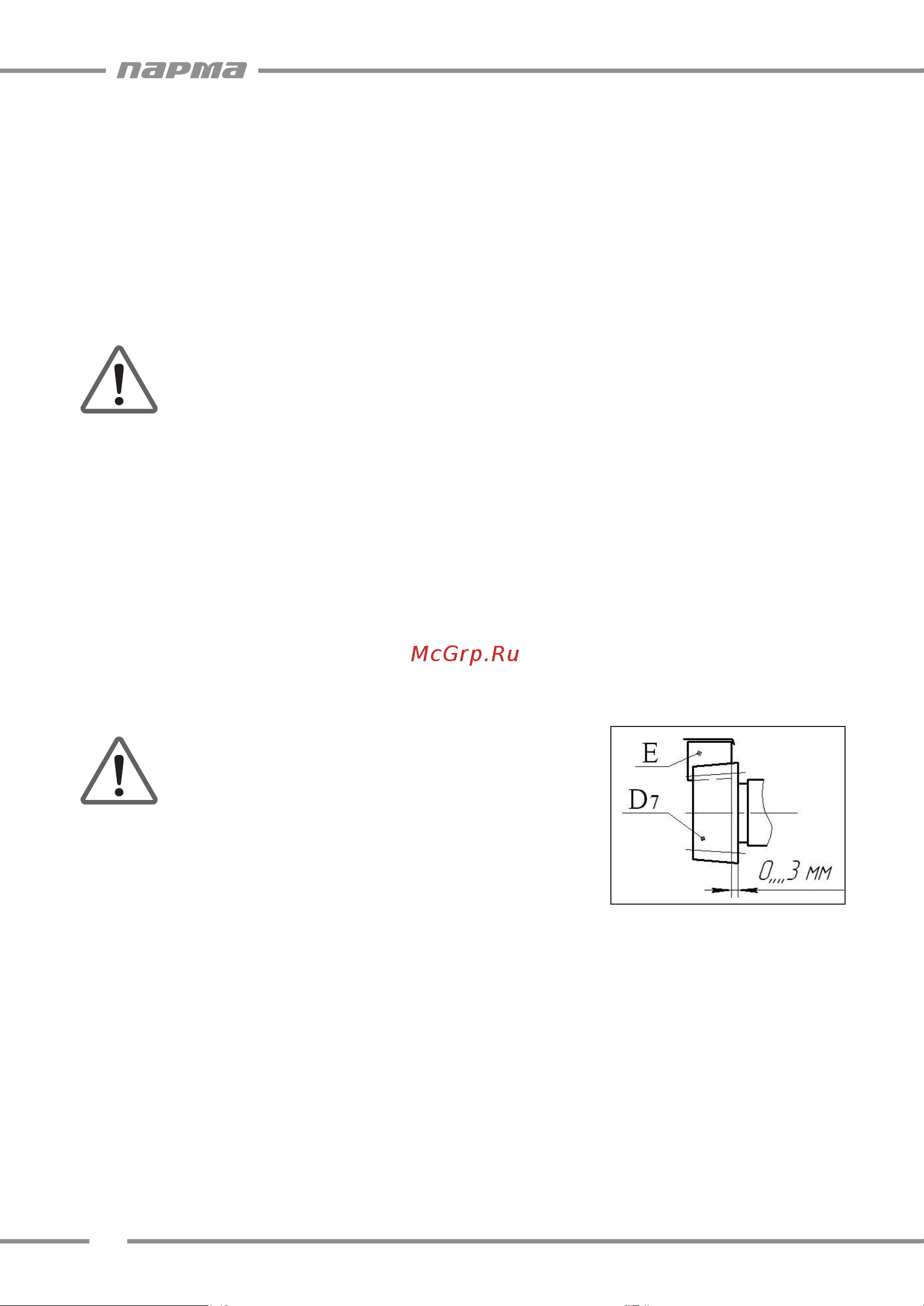

1. При сборке изделия по схеме 10 до-

пускается смещение зубьев сектора

Е относительно зубьев конической

шестерни D7 от 0 до 3 мм (рис. 1).

2. Допускается радиальное биение на

емкости до 3 мм.

5. ПОРЯДОК РАБОТЫ

5.1. Установить бетоносмеситель на горизонтальную поверхность, предва-

рительно обеспечив безопасные условия работы, согласно разделу 10 «Меры

безопасности» настоящего руководства.

5.2. Выставить ёмкость бетоносмесителя на выбранный угол (поз. 2, 6, 7

диска фиксатора, рис. 2).

ПРИМЕЧАНИЕ:

Угол наиболее близкий к горизонтали (поз. 6 диска фиксатора) обеспе-

чит хорошую размешиваемость, но уменьшит объем готового замеса, л.

Рис. 1
