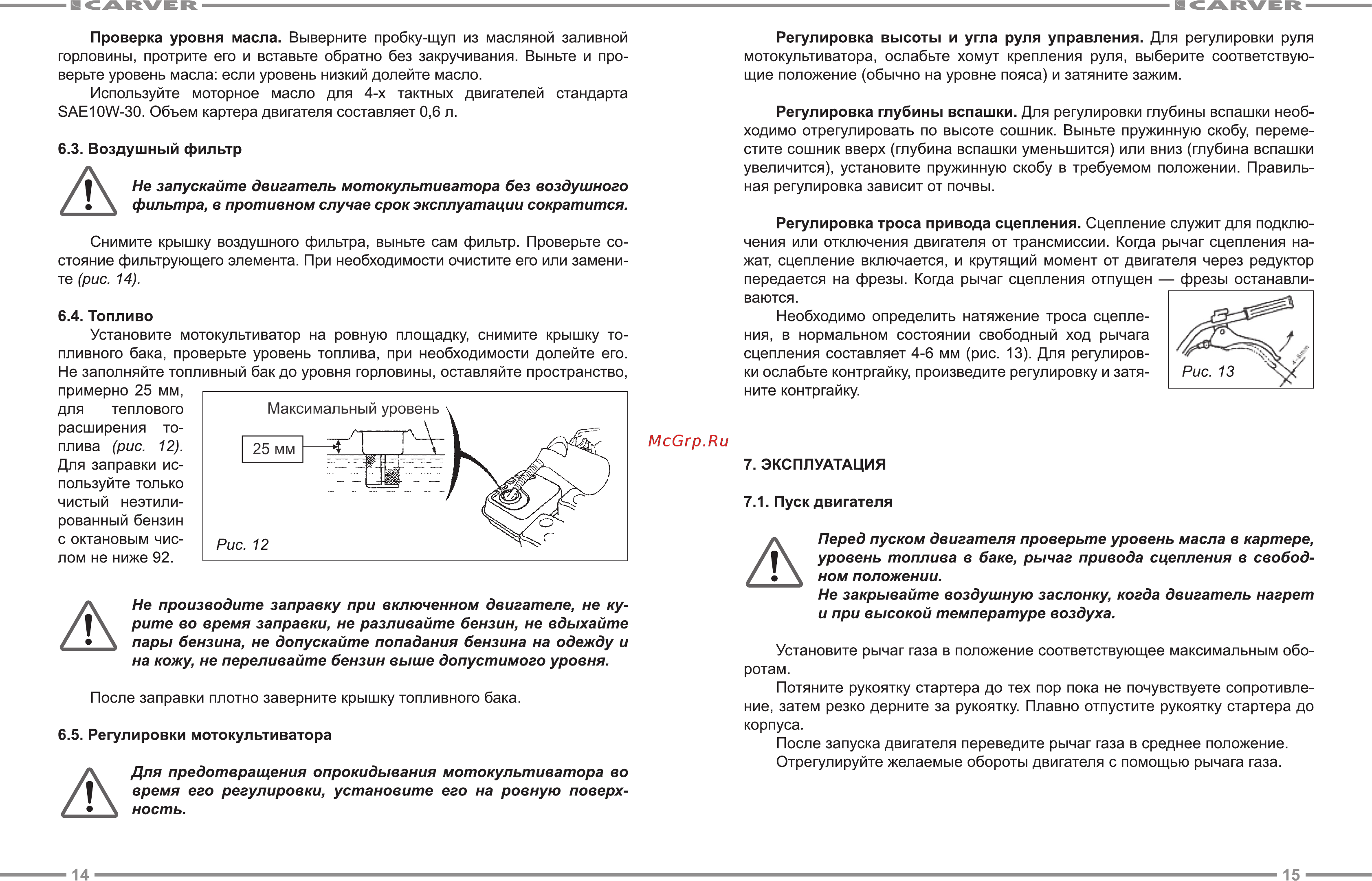

В CARVER Проверка уровня масла Выверните пробку щуп из масляной заливной горловины протрите его и вставьте обратно без закручивания Выньте и про верьте уровень масла если уровень низкий долейте масло Используйте моторное масло для 4 х тактных двигателей стандарта SAE10W 30 Объем картера двигателя составляет 0 6 л 6 3 Воздушный фильтр Не запускайте двигатель мотокультиватора без воздушного фильтра в противном случае срок эксплуатации сократится Снимите крышку воздушного фильтра выньте сам фильтр Проверьте со стояние фильтрующего элемента При необходимости очистите его или замени те рис 14 6 4 Топливо Установите мотокультиватор на ровную площадку снимите крышку то пливного бака проверьте уровень топлива при необходимости долейте его Не заполняйте топливный бак до уровня горловины оставляйте пространство примерно 25 мм для теплового расширения то плива рис 12 Для заправки ис пользуйте только чистый неэтили рованный бензин с октановым чис лом не ниже 92 к Не производите заправку при включенном двигателе не курите во время заправки не разливайте бензин не вдыхайте пары бензина не допускайте попадания бензина на одежду и на кожу не переливайте бензин выше допустимого уровня После заправки плотно заверните крышку топливного бака 6 5 Регулировки мотокультиватора Для предотвращения опрокидывания мотокультиватора во время его регулировки установите его на ровную поверх ность 14 9 CARVER Регулировка высоты и угла руля управления Для регулировки руля мотокультиватора ослабьте хомут крепления руля выберите соответствую щие положение обычно на уровне пояса и затяните зажим Регулировка глубины вспашки Для регулировки глубины вспашки необ ходимо отрегулировать по высоте сошник Выньте пружинную скобу переме стите сошник вверх глубина вспашки уменьшится или вниз глубина вспашки увеличится установите пружинную скобу в требуемом положении Правиль ная регулировка зависит от почвы Регулировка троса привода сцепления Сцепление служит для подклю чения или отключения двигателя от трансмиссии Когда рычаг сцепления на жат сцепление включается и крутящий момент от двигателя через редуктор передается на фрезы Когда рычаг сцепления отпущен фрезы останавли ваются Необходимо определить натяжение троса сцепле ния в нормальном состоянии свободный ход рычага сцепления составляет 4 6 мм рис 13 Для регулиров ки ослабьте контргайку произведите регулировку и затя ните контргайку 7 ЭКСПЛУАТАЦИЯ 7 1 Пуск двигателя Перед пуском двигателя проверьте уровень масла в картере уровень топлива в баке рычаг привода сцепления в свобод ном положении Не закрывайте воздушную заслонку когда двигатель нагрет и при высокой температуре воздуха Установите рычаг газа в положение соответствующее максимальным обо ротам Потяните рукоятку стартера до тех пор пока не почувствуете сопротивле ние затем резко дерните за рукоятку Плавно отпустите рукоятку стартера до корпуса После запуска двигателя переведите рычаг газа в среднее положение Отрегулируйте желаемые обороты двигателя с помощью рычага газа 15
