6
4978.01
4977.01

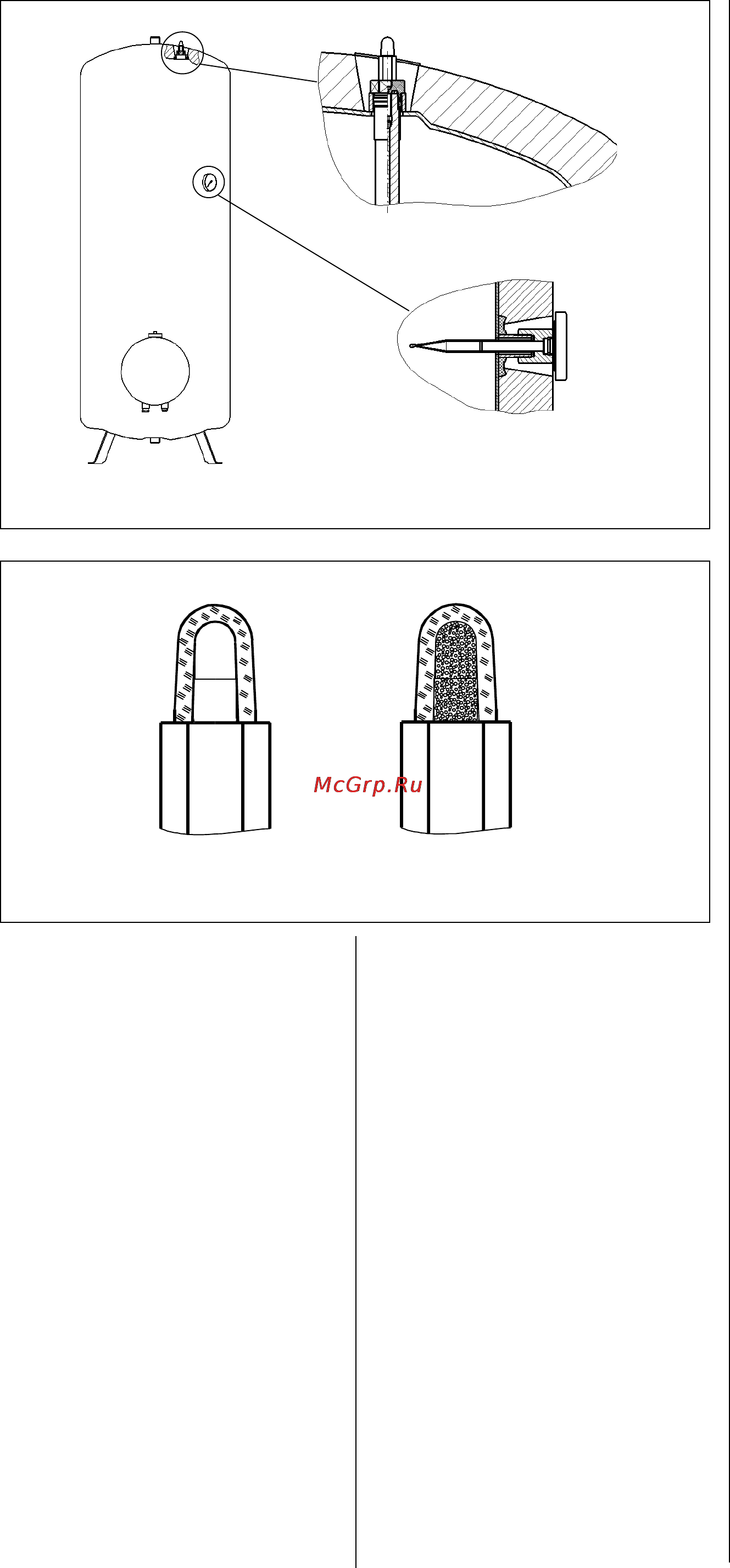

Рис. 6
Рис. 7
Монтаж декоративного чехла и
термометра
Удалить транспортировочную
заглушку из пенопласта с
сигнального индикатора и
проверить индикатор
антикоррозийного анода на
наличие транспортных
повреждений.
Внимание: Запрещается
эксплуатировать прибор без
сигального индикатора или с
поврежденным сигнальным
индикатором, так как после
израсходования анода из места
установки индикатора начнёт
вытекать вода.
Надеть чехол и прорезать его в
области индикатора состояния
антикоррозийного анода и месте
установки термометра (рис.6).
Наклеить на декоративный чехол
вокруг индикатора анода
прилагающуюся наклейку.
Наклеить табличку с
номинальными данными прибора
(прилагается) íà õîðîøî çàìåòíîì
ìåñòå. Ïëîòíî ââåðíóòü òåðìîìåòð â
ïîñàäî÷íîå ìåñòî.
Функционирование индикатора
антикоррозийного анода (рис.7)
После полного растворения
антикоррозийного анода влага
проникает по стержню анода к
сигнального патрона и вызывает
изменение его цвета. При
изменении цвета сигнального
индикатора на красный свяжитесь
со специалистом для проверки
или замены антикоррозийного
анода.
Проверка и замена
антикоррозийного анода.
(указания для специалиста)
Для проверки антикоррозийного
анода он должен быть
демонтирован. Для демонтажа
анода необходимо отключить
напряжение, слить воду из
прибора, открыть декоративный
чехол и удалить сигнальный
индикатор.
Если защитный анод изношен,
его следует заменить на новый.
Если встроить штыревой анод
(номер заказа 050826) не
представляется возможным изза
отсутствия места, то
смонтируйте цепочный анод
(номер заказа 053104).
Анод должен иметь достаточный
металлический контакт с баком.
Смонтировать сигнальный
индикатор. Закрыть
декоративный чехол.
белый
красный
Анод не нуждается в контроле
Необходимо проверить и в
случапе необходимости
заменить анод
Сигнальный индикатор состояния
антикоррозийного анода
Термометр
Сигнальный индикатор состояния антикоррозийного анода
