4 5
1. ОБЩИЕ УКАЗАНИЯ
1.1. Ручная электрическая сверлильная
аккумуляторная машина модели «ДША-2
10,8ЭР/10Л» (далее машина) предназна-
чена для сверления отверстий в метал-
лах, пластмассах, древесине, а также для
завинчивания и вывинчивания шурупов и
самонарезающих винтов в металлах, дре-
весине и пластмассе с использованием
оснастки, конструктивно совместимой с
машиной и предназначенной для выпол-
нения вышеперечисленных работ.
1.2. Машина имеет автономный источник
питания – аккумуляторную батарею, срок
службы и безопасность эксплуатации ко-
торой зависят от строгого соблюдения
условий эксплуатации, установленных в
данном «Руководстве».
1.3. Машина предназначена для эксплуа-
тации и хранения в следующих условиях:
- температура окружающей среды от
10
0
до 35
0
С;
- относительная влажность воздуха до
80% при температуре 25
0
С.
1.4. Приобретая машину, проверьте ее ра-
ботоспособность и комплектность. Обя-
зательно требуйте от продавца запол-
нения гарантийного талона и паспорта
инструмента, дающих право на бесплат-
ное устранение заводских дефектов в
период гарантийного срока. В этих доку-
ментах продавцом указывается дата про-
дажи инструмента, ставится штамп мага-
зина и разборчивая подпись или штамп
продавца.
ВНИМАНИЕ. После продажи машины
претензии по некомплектности не прини-
маются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры машины при-
ведены в таблице 1.
2.1. Основные параметры шуруповерта
приведены в таблице 1.
2.2 Зарядное устройство ЗУ-220/10,8Л
предназначено для зарядки аккумулятор-
ных батарей, входящих в комплект ручной
электрической сверлильной
аккумуляторной машины.
2.3. Зарядное устройство работает от од-
нофазной сети переменного тока напряже-
нием 220В и частотой 50 Гц.
2.4. Зарядное устройство предназначено
для эксплуатации и хранения в следую-
щих условиях:
- температура окружающей среды от
10
0
до 35
0
С;
- относительная влажность воздуха до
80% при температуре 25
0
С.

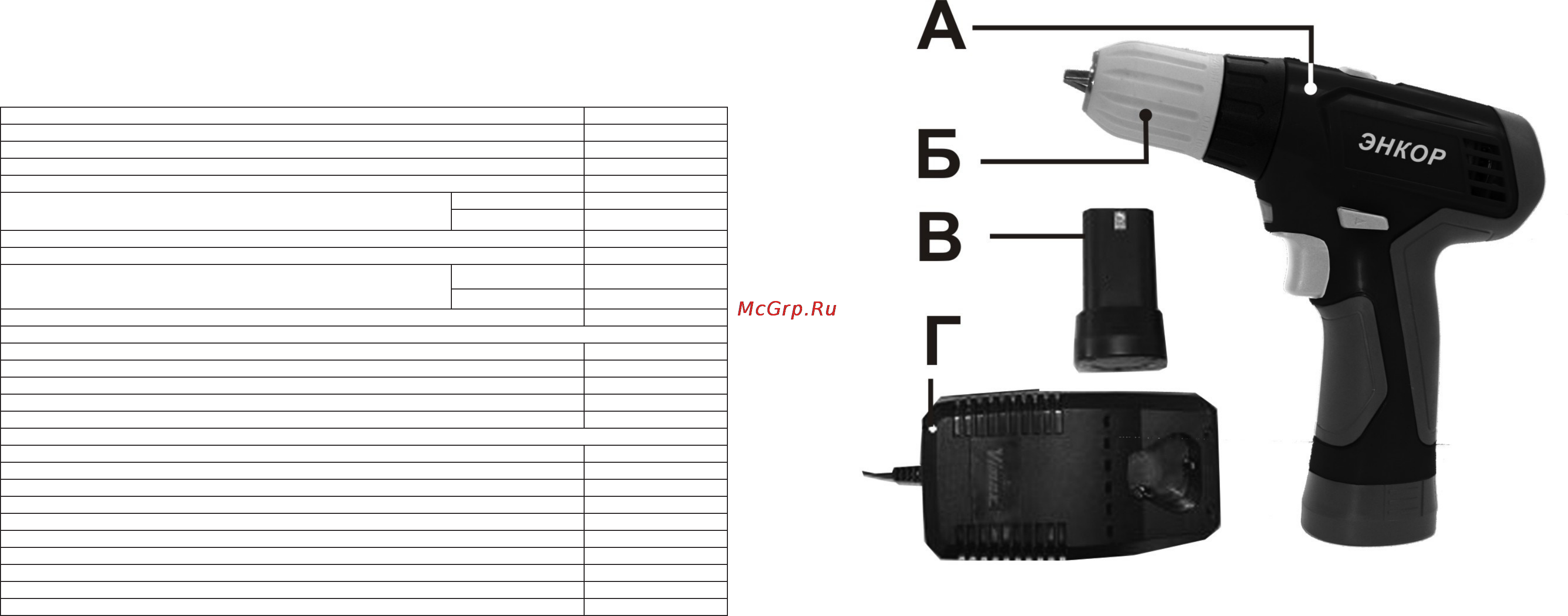

3. КОМПЛЕКТНОСТЬ (Рис.1)
Наименование Количество
А. Машина 1шт.
Б. Патрон сверлильный 1шт.
В. Батарея аккумуляторная 2шт.
Г. Устройство зарядное 1шт.
Руководство по эксплуатации 1экз.
Сумка 1шт.
4. УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ: не приступайте к ра-
боте машиной и не подключайте зарядное
устройство к сети питания до тех пор, пока
внимательно не ознакомитесь с изложен-
ными в «Руководстве» рекомендациями.
ЗАПРЕЩАЕТСЯ работать машиной в
утомленном или болезненном состоянии,
а также в состоянии алкогольного или нар-
котического опьянения.
ВНИМАНИЕ! В процессе работы электро-
инструментом не допускайте нахождения
в рабочей зоне детей и посторонних лиц.
4.1. Ознакомьтесь с назначением, принци-
пом действия, приемами работы и макси-
мальными возможностями вашей маши-
ны.
Таблица 1.
Технические параметры машины ДША-2 18ЭР/10 Значения
Номинальное напряжение питания, В 10,8
Род тока Постоянный
Максимальный мягкий крутящий момент, Н*м 18
Максимальный жесткий крутящий момент, Н*м 30
Частота вращения шпинделя на холостом ходу,
об/мин.
I скорость 0-350
II скорость 0-1200
Число ступеней регулировки крутящего момента, шт. 20+1
Диаметр зажимаемого в патроне инструмента, мм 0,8-10
Максимальный диаметр сверления, мм
древесина 20
сталь 8
Масса нетто с аккумулятором, кг 1,2
Технические параметры аккумуляторной батареи
Номинальное напряжение, В 10,8
Тип элементов Li-Ion
Емкость, А·ч 1,3
Масса, кг 0,18
Системы контроля состояния батареи и защиты +
Технические параметры зарядного устройства ЗУ-220/18
Номинальное напряжение питания, В 220
Частота тока, Гц 50
Род тока Переменный
Потребляемая мощность в режиме зарядки, Вт 21
Потребляемая мощность в режиме ожидания, Вт 0,3
Выходное напряжение, В 10,8
Род выходного тока Постоянный
Ток зарядки, А 1,3
Время зарядки, ч 1
Масса, кг 0,38
Код для заказа 50010
Рис. 1
