12
1
2
3
4
5

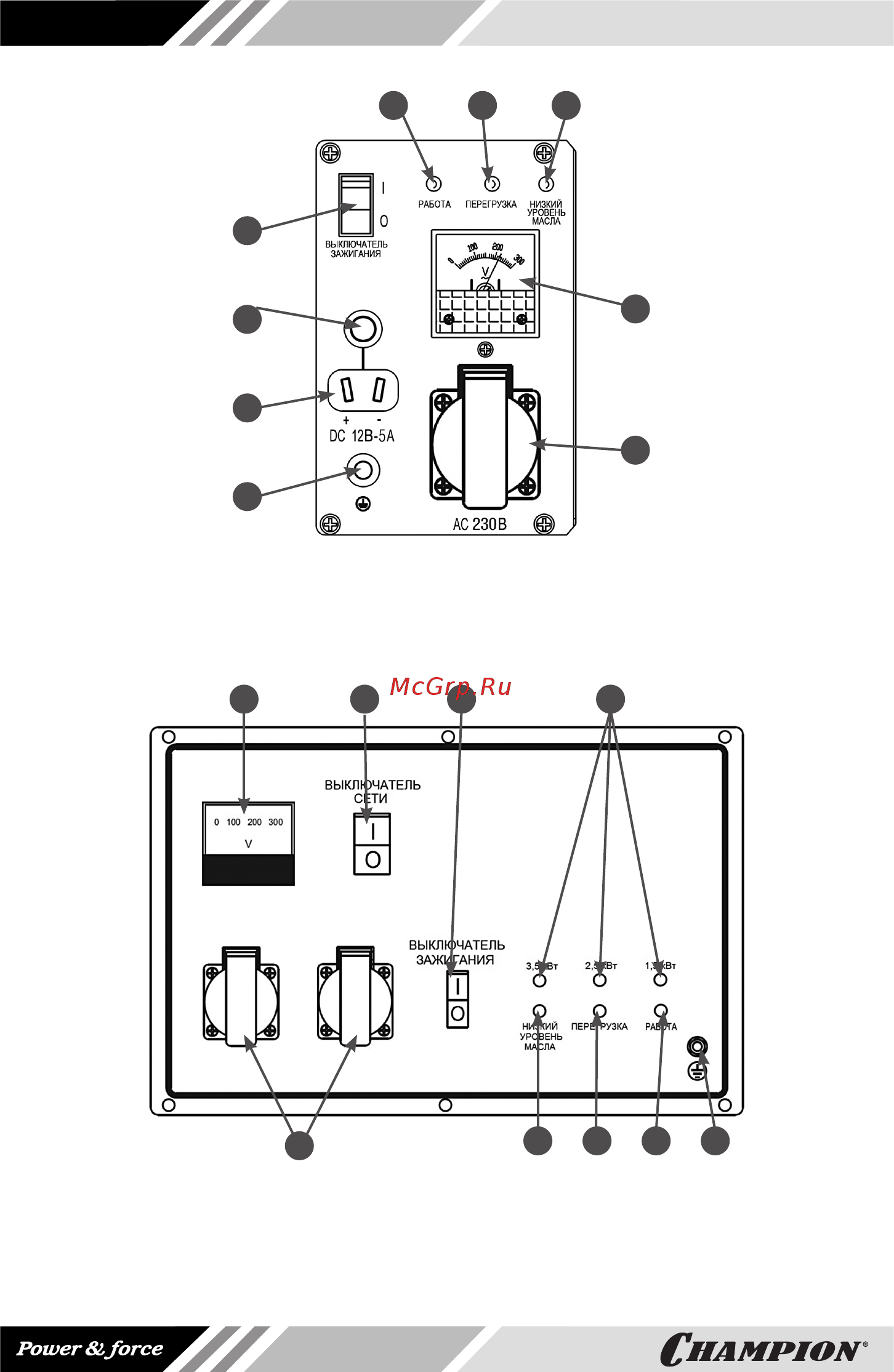

Рис. 3 Панель управления IGG1200
1. Клемма заземления 2. Розетка 12В/ 5А 3. Предохранитель розетки 12В
4. Выключатель зажигания 5. Индикатор «РАБОТА» 6. Индикатор «ПЕРЕГРУЗКА»
7. Индикатор «НИЗКИЙ УРОВЕНЬ МАСЛА» 8. Вольтметр 9. Розетка 230В/16А
Рис. 4 Панель управления IGG3600
1. Розетки 230В/16А 2. Вольтметр 3. Выключатель сети
4. Выключатель зажигания 5. Индикаторы установленной выходной мощности генератора
6. Индикатор «РАБОТА» 7. Клемма заземления 8. Индикатор «ПЕРЕГРУЗКА»
9. Индикатор «НИЗКИЙ УРОВЕНЬ МАСЛА»
8
9
76
2 3 4 5
89 76
1
