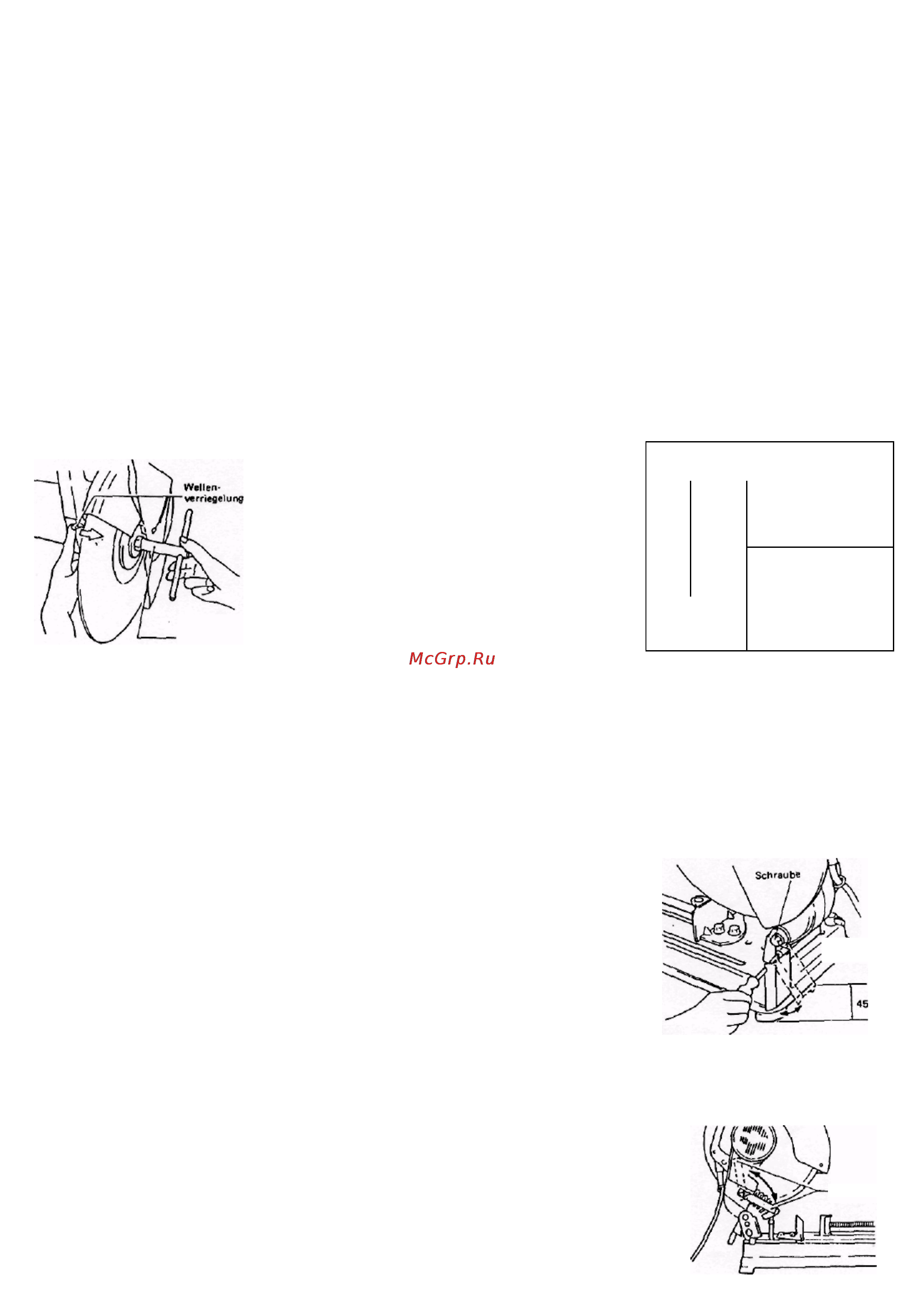

Установка и снятие режущего диска
ВНИМАНИЕ:
Перед снятием или установкой диска следует внимательно проверить, не включен
ли инструмент и вынута ли вилка из розетки.
Для снятия диска вдавить блокаду вала, чтобы застопорить шпиндель диска.
Затем следует ослабить болт с шестигранной головкой при помощи торцевого
ключа.
ВНИМАНИЕ:
Не снимать внутренней манжеты, фланца и уплотнительного кольца (О-ринг).
При установке Диска операции производятся в обратной его снятию
последовательности.
Всегда крепко доворачивать болт с шестигранной головкой торцевым ключом.
ВНИМАНИЕ:
После замены диска всегда следует вновь смонтировать центральную крышку.
блокада вала
торцевой ключ
внутренняя манжета
уплотнительное кольцо
(О-ринг)
шпиндель фланец
болт
Установка противоискрового экрана.
противоискровый экран
Перед началом работы следует установить
противоискровой экран так, чтобы его нижний
край находился примерно на 45 мм ниже рабочей
полки или подставки. Иначе есть возможность
искрения в рабочей зоне.
Положение ограничителя.
Ограничитель предотвращает контакт режущего
диска с рабочей полкой или полом. После
установки нового диска с диаметром 355 мм
следует установить ограничитель в требуемом
положении (А). Если в результате истирания ограничитель
диаметр диска окажется меньше, чем 330 мм,
следует установить пластину ограничителя
в положении (В), чтобы обеспечить при истертом
диске большую обрабатываемость.
innenflansch
5
O-Ring
1 Spindel
Seehtkam-
schraube
Ring
» — AuBenflansch
----
--------- Ttennscheibe
болт с шестигранной
головкой
наружный фланец
режущий диск
SteckscMiiiiel
Funkenschutz
abdeckimg
Sperranschlag
