2
1. ОБЩИЕ УКАЗАНИЯ
1.1. Переносная электрическая дисковая пила модели "Корвет Эксперт 15-250" (далее пила) предназначена
для продольного или поперечного, косого, наклонного и комбинированного пиления заготовок из древесины и
заготовок на основе древесины, а также тонкого алюминиевого профиля.
1.2. Пила работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.
1.3. Пила может эксплуатироваться
в следующих условиях:
- температура окружающей среды от 1 до 35 °С;
- относительная влажность воздуха до 80 % при температуре 25 °С.
1.4. Если пила внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения, не
распаковывайте и не включайте ее в течение 8 часов. Пила должна прогреться до температуры окружающего
воздуха. В
противном случае пила может выйти из строя при включении из-за сконденсировавшейся влаги на
деталях электродвигателя.
1.5. Приобретая пилу, проверьте её работоспособность, комплектность, наличие гарантийных талонов в
руководстве по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период
гарантийного срока, при наличии на талонах даты продажи, штампа магазина и разборчивой
подписи или
штампа продавца.
1.6. После продажи пилы претензии по некомплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры пилы приведены в табл. 1.
Таблица 1
Наименование параметра Значение параметра
Номинальная потребляемая мощность
двигателя Вт
1600
Номинальное напряжение питания, В/Гц 220/50
Тип электродвигателя коллекторный
Передача зубчатая
Частота вращения шпинделя на холостом ходу,
об/мин
4800
Наружный диаметр диска, мм 250
Посадочный диаметр диска, мм 30
Диаметр шпинделя, мм 16
Максимальная глубина реза под углом 90 град,
мм
73
Максимальная глубина реза под углом 45 град,
мм
63
Угол наклона шпинделя, град 45
Размер рабочего стола, мм 640х470
Размер удлинителя рабочего стола, мм 250х640 (2шт)
Диаметр патрубка для пылесборника, мм 36; 58
Масса нетто, кг 29
2.2. По электробезопасности пила модели "Корвет Эксперт 15-250" соответствует II классу защиты от
поражения электрическим током.
В связи с постоянным совершенствованием технических характеристик моделей оставляем за собой право
вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет
прилагаться отдельным листом к «Руководству по эксплуатации».
3. РАСПАКОВКА
3.1. Откройте упаковку.
3.2. Извлеките пилу и все комплектующие детали из упаковки.
3.2. Проверьте комплектность пилы.
23

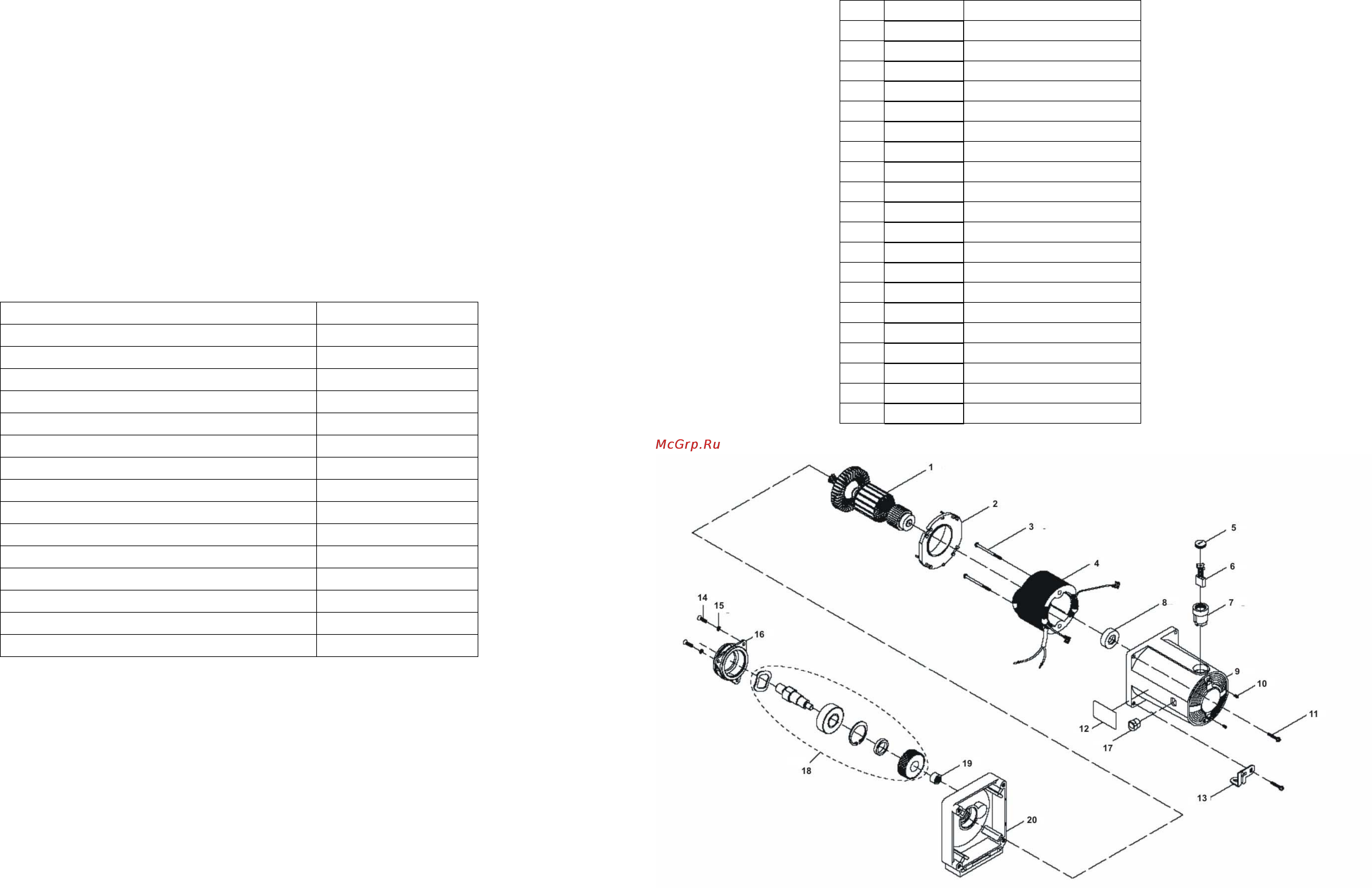

*- позиция по схеме сборки (Рис.24)
№* Код Наименование
1
131049
Ротор
2
131050
Перегородка
3
131051
Винт и шайба
4
131052
Статор
5
131053
Крышка щеткодержателя
6
131054
Щетка
7
131055
Щеткодержатель
8
131056
Подшипник
9
131057
Кожух
10
131058
Винт
11
131059
Винт и шайба
12
131060
Наклейка
13
131061
Зажим
14
131062
Винт
15
131063
Шайба
16
131064
Гнездо
17
131065
Втулка
18
131066
Узел шпинделя
19
131067
Подшипник
20
131068
Крышка
Рис. 24
