8
чи, гвозди, винты), способных закоротить
клеммы аккумуляторной батареи. Одно-
временное закорачивание клемм аккуму-
ляторной батареи может вызвать ожоги и
возгорание.
4.26. Машину должен обслуживать квали-
фицированный персонал с использовани-
ем только оригинальных запасных частей
и узлов.
5. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ.
5.1. Требования к сети электропита-
ния.
5.1.1. Зарядное устройство подключается
к электрической сети
с напряжением 220
В частотой 50 Гц.
5.1.2. Запрещается переделывать вилку,
если она не соответствует размеру вашей
розетки и изменять длину сетевого шнура
питания зарядного устройства.
5.1.3. При повреждении шнура питания
зарядного устройства его должен за-
менить сертифицированный сервисный
центр (услуга платная).
ВНИМАНИЕ! Для исключения опасно-
сти повреждения зарядного устрой-
ства регулярно очищайте вентиля
-
ционные каналы корпуса от пыли.
Таким образом обеспечивается бес-
препятственное охлаждение зарядно-
го устройства.

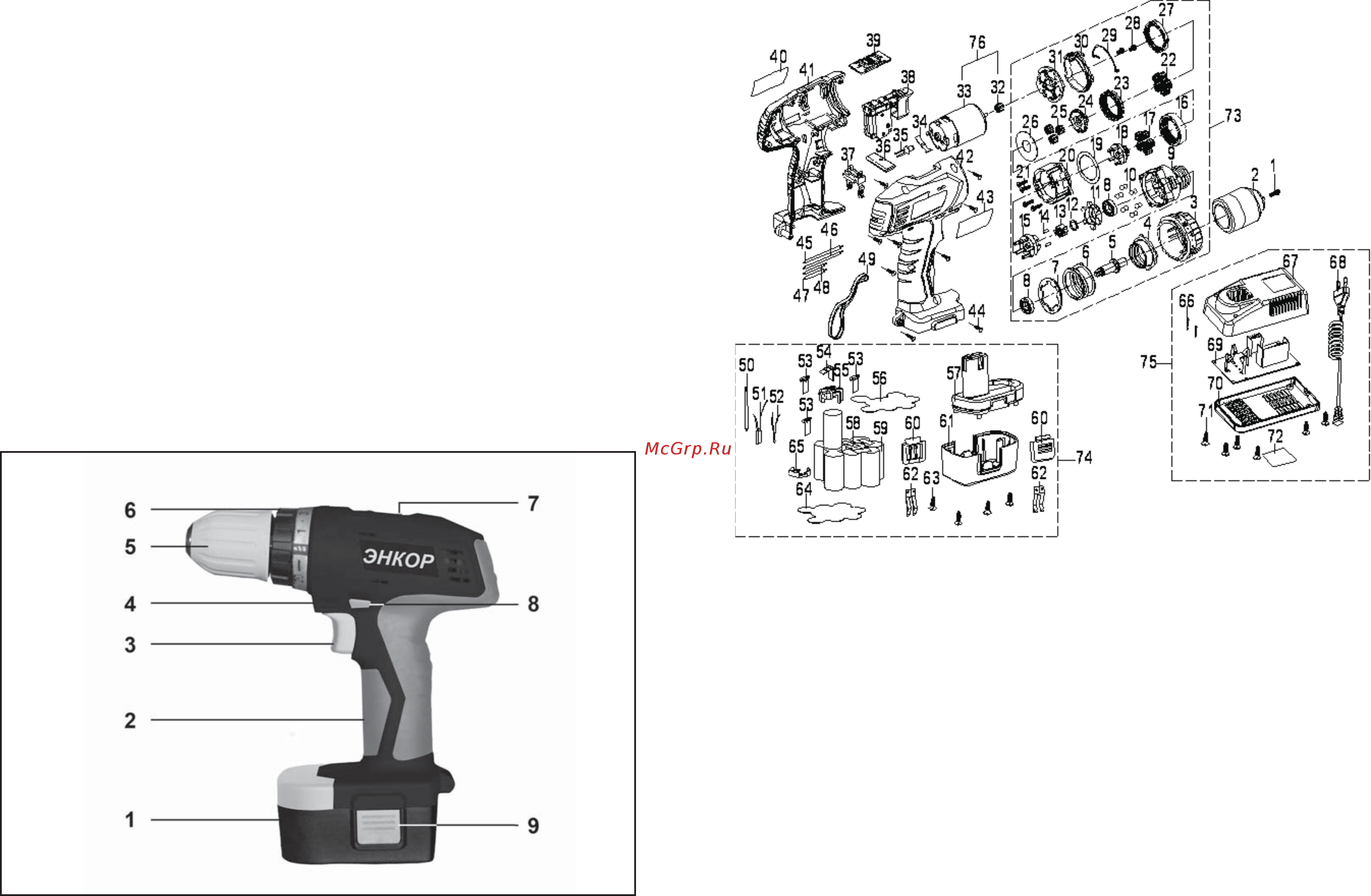

6. УСТРОЙСТВО ДРЕЛИ (Рис.2)
1. Батарея аккумуляторная
2. Рукоятка
3. Выключатель
4. Светодиод для подсветки рабочей
зоны
5. Патрон сверлильный
6. Кольцо регулировки момента
7. Переключатель скоростей*
8. Переключатель направления вращения
(реверс)
9. Защелка
* Только на двухскоростных моделях
(Арт. 50013, 50015, 50019)
ЗАПРЕЩАЕТСЯ производить переклю-
чение скорости
переключателем (7) и/
или изменять направление вращения
переключателем реверса (8) при нажа-
том выключателе (3) и вращающемся
сверлильном патроне (5).
Рис. 2
17
СХЕМА СБОРКИ МАШИНЫ «ДША-2 12ЭР/10М,
ДША-2 14,4ЭР/10М, ДША-2 18ЭР/10М»
