СБОРКА

Примечание: термины «с правой стороны машины» или «с левой стороны машины», приведенные в

данном руководстве, означают соответственно положения справа или слева от оператора, управляющего

снегоочистителем, то есть стоящего позади машины лицом к панели управления.

ИЗВЛЕЧЕНИЕ ИЗ УПАКОВКИ

1. Разрежьте углы картонной упаковки и положите боковые плоскости на землю. Извлеките и

отбросьте все упаковочные вставки.

2. Переместите снегоуборщик наружу из упаковки.

3. Перед утилизацией упаковки убедитесь, что она пуста и в ней не осталось каких-либо деталей или

принадлежностей.

СБОРКА

1. Установить рычаг переключения передач в положение F6.

2. Перед тем как повернуть ручку вверх, осмотрите нижнюю заднюю часть снегоуборочной машины,

чтобы убедиться, что оба троса проходят по направляющим роликам (См. Рис. 1).

Примечание: убедитесь, что верхние концы обеих тросов надлежащим образом установлены в

соответствующих кронштейнах.

3. Затяните фиксаторы, расположенные на правой и левой стороне ручки (См. Рис. 2). Снимите и

утилизируйте все резиновые ленты, если они есть. Они используются только для упаковочных

целей.

4. Поверните фланцевые держатели и установите желоб на основание (См. Рис 3).

5. Закройте фланцевые держатели, чтобы закрепить желоб на основании (См. Рис. 4). При

надлежащей фиксации вы должны услышать от фланцевых держателей.

Примечание: если фланцевые держатели не устанавливаются надлежащим образом, следует прижать их

ладонью руки быстрым, решительным надавливанием на каждую.

6. Снимите крышку, плоскую шайбу и защелку, с конца ручки управления направлением выброса

желоба.

7. Вставьте конец ручки управления направления выброса в нижний кронштейн и зафиксируйте

плоской шайбой и фиксатором, которые были сейчас сняты. (См. Рис. 5). При необходимости

можно отрегулировать нижний кронштейн (более подробная информация приведена в разделе

«Техническое обслуживание» – Регулировка кронштейна желоба).

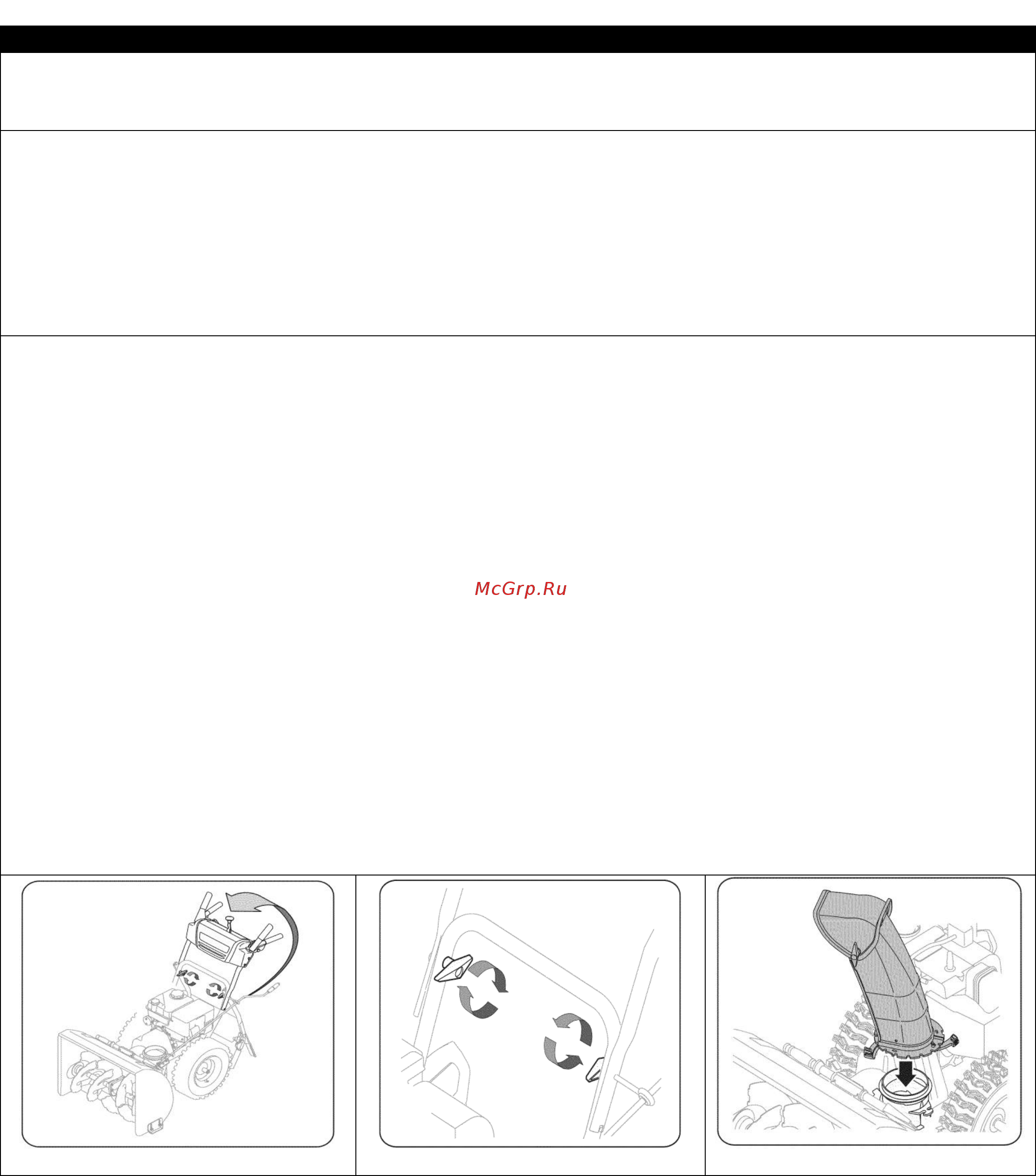

Рис. 1

Рис. 2

Рис. 3
