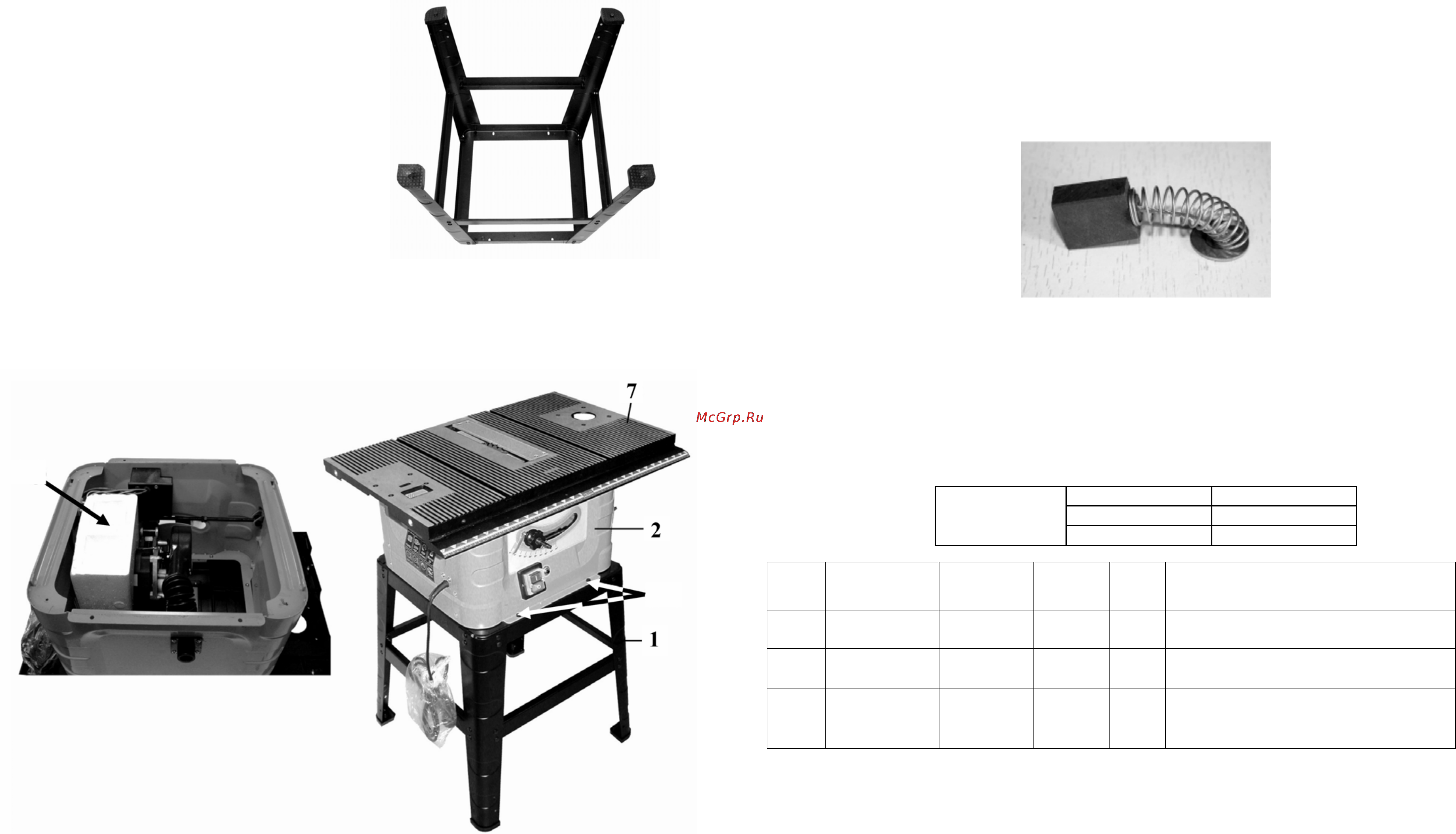

8.1. Сборка основания пилы (Рис. 1б, 5)

8.1.1. Для закрепления нижних планок (Ю)

используйте четыре гайки и четыре винта с

квадратными подголовниками между двумя

стойками основания (Х).

8.1.2. Соберите вторую нижнюю планку (Ю) со

второй парой стоек основания (Х).

8.1.3. Используйте восемь болтов с квадратным

подголовником и гайками для закрепления двух

оставшихся нижних

планок (Ю).

8.1.4. Используйте четыре болта с квадратным

подголовником для крепления каждой длинной

верхней планки (Ц) к стойкам основания (Х).

8.1.5. Используйте четыре болта с квадратным

подголовником для крепления каждой короткой

верхней планки (У) к стойкам основания (Х).

8.1.6. Закрепите все гайки и установите на стойки

основания (Х) резиновые подушки (Э).

Рис. 5

8.2. Крепление пилы к основанию (Рис. 6,7)

Рис. 6 Рис. 7

8.2.1. Переверните пилу рабочим столом вниз, аккуратно положите на чистый лист картона, чтобы не

повредить поверхность рабочего стола, Рис.6.

8.2.2. Вывинтите четыре винта, закрепляющих нижнюю панель, снимите нижнюю панель, Рис.6.

8.2.3. Удалите пенопласт, уложенный для защиты двигателя и пильного диска во время транспортировки,

Рис.6.

8.2.4. Установите и закрепите нижнюю

панель на место, Рис.6.

8.2.5. Установите корпус пилы (2) на основание (1), так чтобы отверстия для крепления совпали, Рис.7.

8.2.6. Используя четыре болта с шайбами и гайками (V), Рис. 1б, корпус пилы (2) на основании (1).

12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Перед началом любых ремонтных и сервисных работ убедитесь, что пила отключена от сети.

12.1. Замена угольных

щеток. Заменяйте угольные щетки, Рис.19, когда они изношены до 4,8 мм их длины. Щетки

необходимо менять парами. Замену щеток для безопасной и надежной работы пилы необходимо проводить

специалисту. Помните, что ремонт пилы должен проводиться в условиях сервисных центров с использованием

только оригинальных запасных частей и расходных материалов.

Рис.19

12.2. Смазка

Перед смазкой снимите нижнюю крышку пилы. Смазывайте резьбовую штангу наклона пильного диска и обе пары

стопорных и регулировочных гаек, а также резьбовую штангу подъема пильного диска один раз в месяц.

13. РЕКОМЕНДУЕМЫЕ ПИЛЬНЫЕ ДИСКИ «АТАКА» С ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ

Пильные диски изготовлены из высококачественной стали, что обеспечивает их долгий

ресурс и высокое качество

пиления. Предназначены для пиления твердых и мягких пород древесины, ДСП, пластиков, ламината и

алюминиевых профилей.

Косой переменный К

Трапециевидный Т

Форма зуба

Плоский П

Код

Внешний

диаметр (мм)

Внутренняя

посадка (мм)

Число

Зубьев (Z)

Форма

зуба

Применение

7405 250 30 40 К

Черновое пиление древесины мягких и

твердых пород

12820 255 30 32 К

Черновое пиление древесины мягких и

твердых пород

7460 255 30 100 ТП

Пиление алюминиевых профилей,

пластика, MDF, различных плит - в том

числе с покрытием
