Монтаж на стену

Замерьте расстояние на стене для монтажа вы-

тяжки. Высверлите два отверстия диаметром 8 мм

так, как показано на рисунке 1. Следует удостоверить-

ся в том, что анкера и шурупы, входящие в комплект

поставки подходят для того типа стены, на которой

должна быть смонтирована вытяжка. Установите ан-

кера, завинтите шурупы. Снимите с вытяжки защит-

ную пленку, затем установите вытяжку на шурупы.

На задней панели вытяжки предусмотрены 2 от-

верстия диаметром 6 мм. Зафиксируйте вытяжку на

стене защитными винтами используя эти отверстия.

Установите сверху вытяжки лепестки воздухо-

водного клапана.

Монтаж под навесной шкаф

ВНИМАНИЕ!

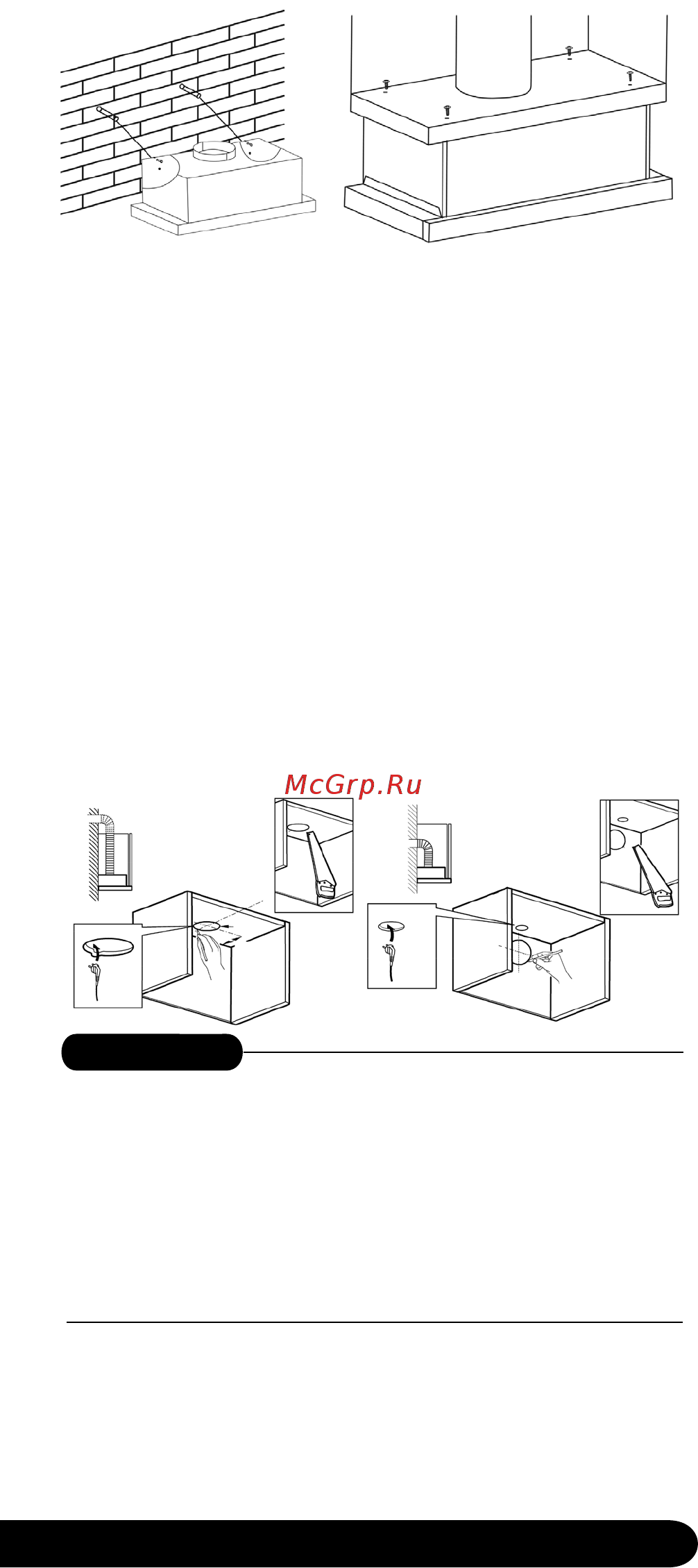

рис. 2рис. 1

Воздуховодное отверстие требуется высверлить

в нижней части шкафа. Второе отверстие может

быть как в верхней части шкафа, так и в его задней

стенке, в зависимости от того, как Вы запланиро-

вали воздухоотведение. Для отведения воздуха Вы

так же можете использовать любые доступные типы

трубы, как жесткой конструкции, так и мягкой.

Замерьте расстояние на дне шкафа для монтажа

вытяжки.

Высверлите четыре отверстия диаметром 6 мм

так, как показано на рисунке 2. Установите сверху

вытяжки лепестки воздуховодного клапана. Сними-
