![Dell inspiron 3552, 3552-0507 Инструкция по эксплуатации онлайн [21/97] 181256](/views2/1166622/page21/bg15.png)

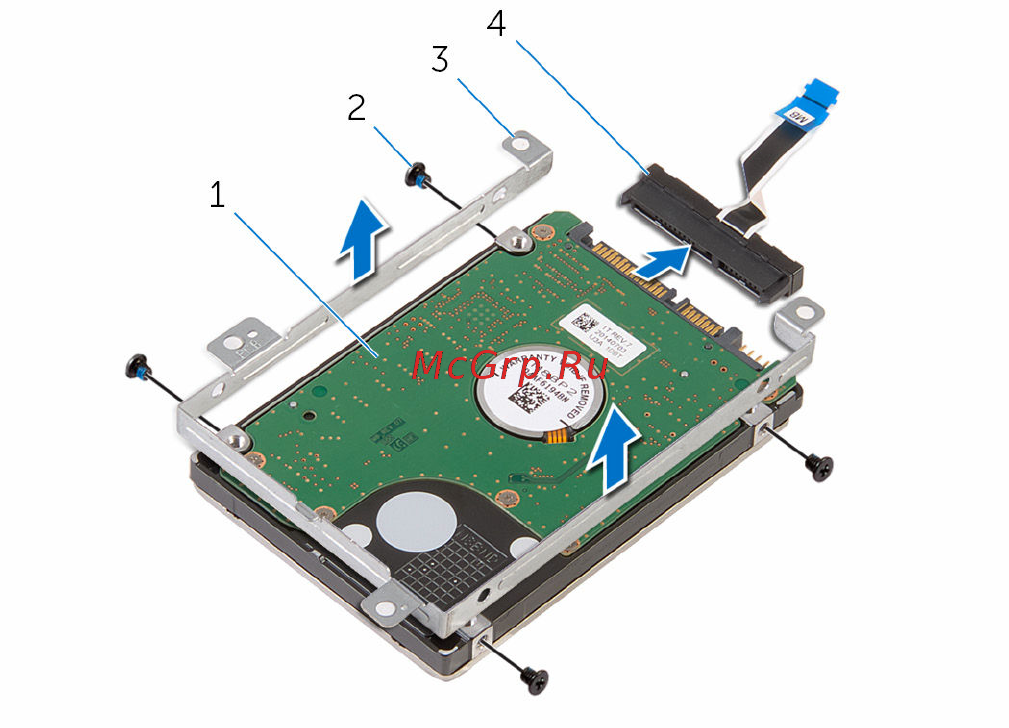

5 Выкрутите винты, которыми скоба жесткого диска крепится к жесткому
диску и снимите скобу с жесткого диска.
1 жесткий диск 2 винты (4)
3 скоба жесткого диска 4 соединительная планка
21
