Dell inspiron 3157, 3157-7654 Инструкция по эксплуатации онлайн [34/103] 181284
![Dell inspiron 3157, 3157-9051 Инструкция по эксплуатации онлайн [34/103] 181373](/views2/1218045/page34/bg22.png)

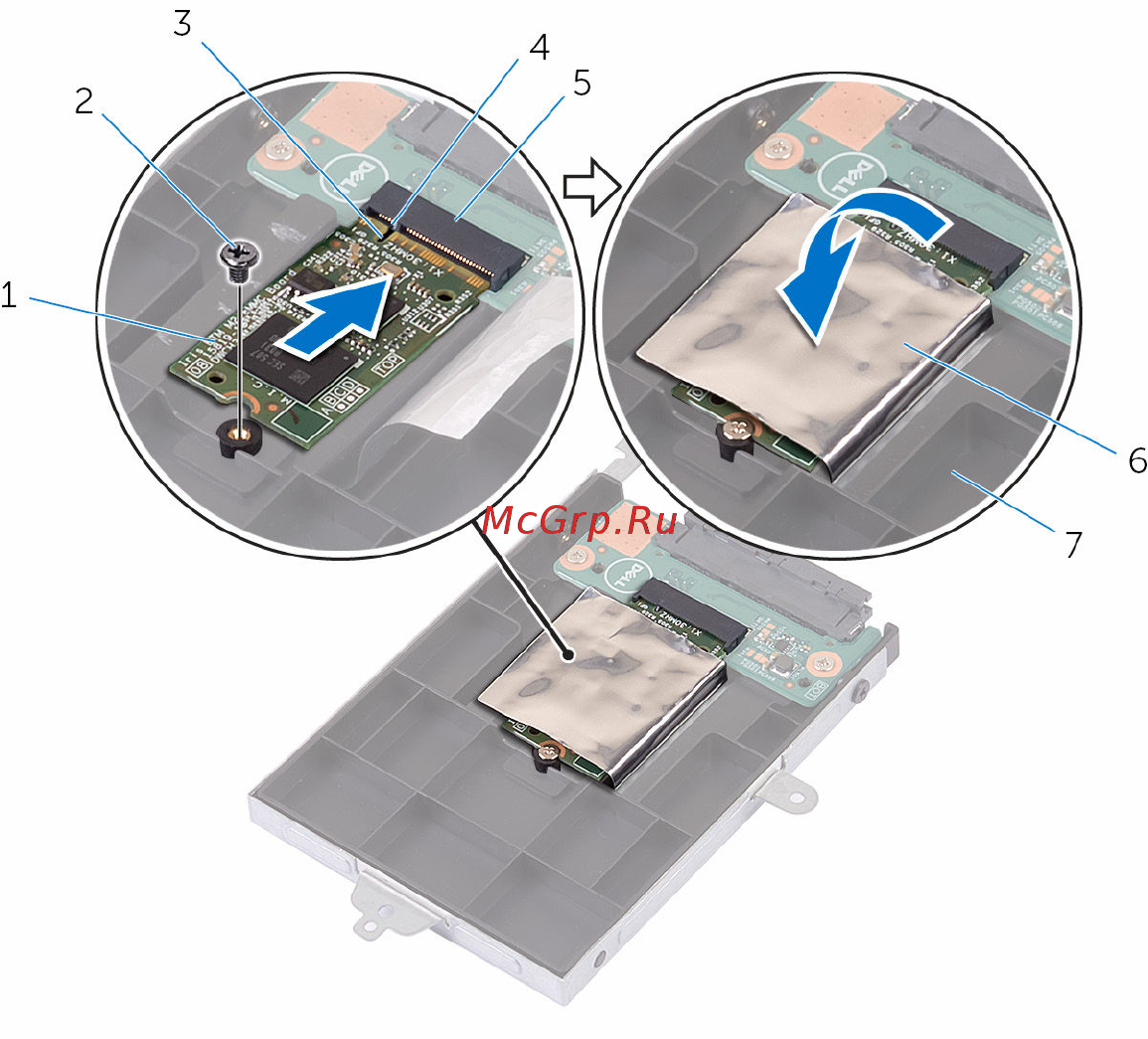

4 Закрутите винт, с помощью которого плата eMMC крепится к жесткому
диску в сборе.
1 плата eMMC 2 винт
3 паз 4 Клавиша
5 разъем платы eMMC 6 Лента из алюминиевой
фольги
7 жесткий диск в сборе
5 Совместите отверстия для винтов на жестком диске в сборе с отверстиями
для винтов на упоре для рук и клавиатуре в сборе.
6 Заверните винты, которыми жесткий диск в сборе крепится к упору для рук и
клавиатуре в сборе.
7 Приклейте ленту, которой жесткий диск в сборе крепится к упору для рук и
клавиатуре в сборе.
8 Приклейте ленту, с помощью которой жесткий диск в сборе крепится к
системной плате.
9 Подсоедините кабель жесткого диска к системной плате.
34
