![Dell inspiron 3157, 3157-7654 Инструкция по эксплуатации онлайн [51/103] 181284](/views2/1218045/page51/bg33.png)

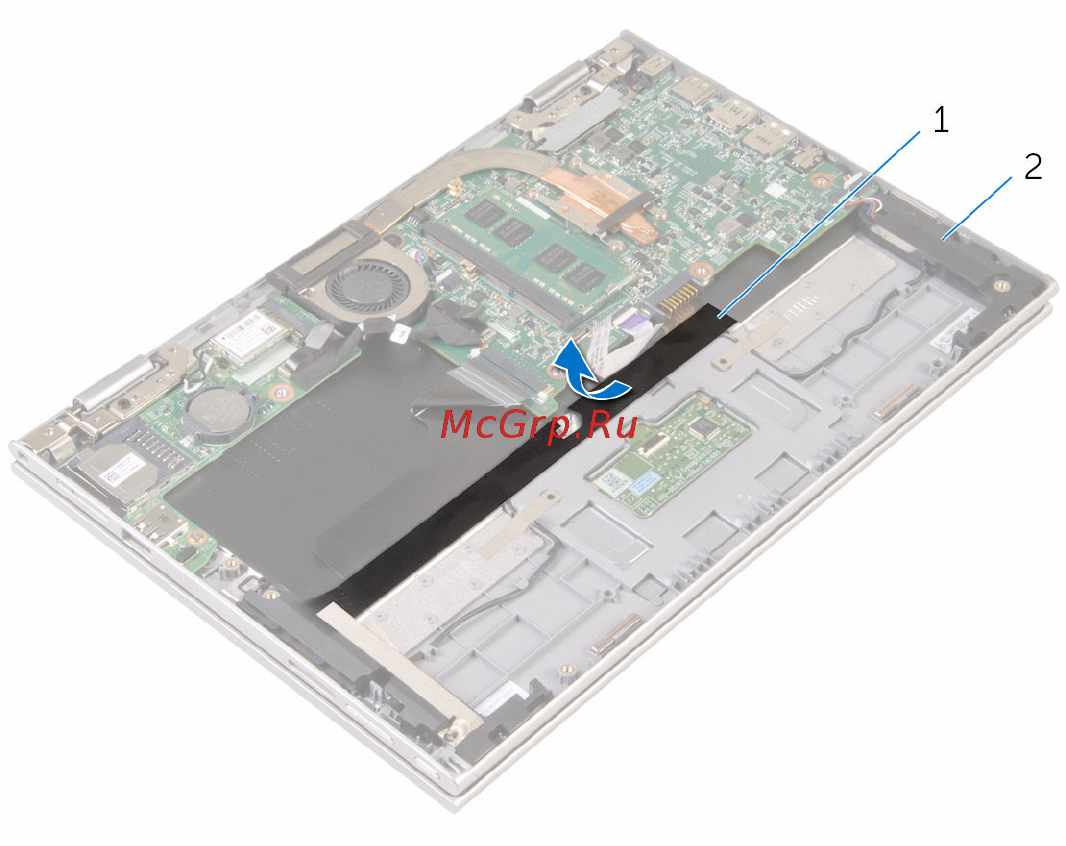

2 Снимите полиэфирную пленку Майлар с упора для рук и клавиатуры в сборе
для доступа к кабелю динамика.
1 полиэфирная пленка Майлар 2 динамики (2)
3 Отсоедините кабель динамиков от системной платы.
4 Отсоедините клейкую ленту, которой кабель динамика крепится к упору для
рук и клавиатуре в сборе.
5 Снимите кабель динамика из направляющих на упоре для рук и клавиатуре в
сборе.
51
