Dell inspiron 3157, 3157-7654 Инструкция по эксплуатации онлайн [60/103] 181284
![Dell inspiron 3157, 3157-7654 Инструкция по эксплуатации онлайн [60/103] 181284](/views2/1218045/page60/bg3c.png)

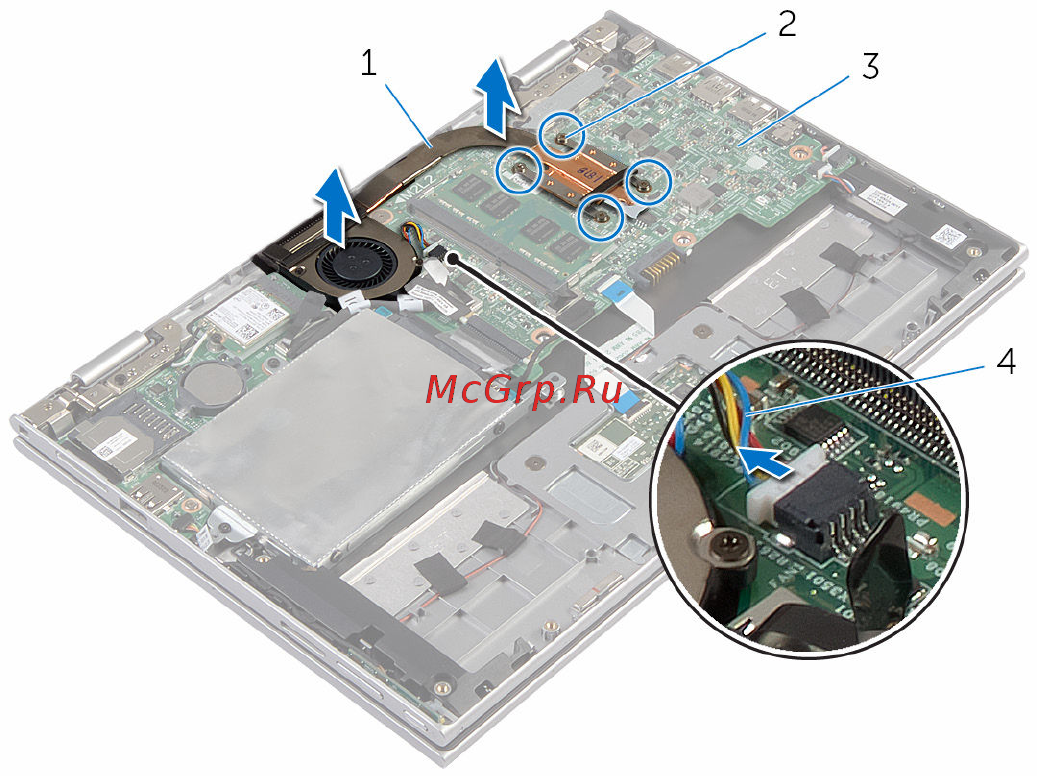

3 Снимите вентилятор процессора и радиатора в сборе с системной платы.
1 вентилятор и радиатор
процессора в сборе
2 невыпадающие винты (4)
3 системная плата 4 кабель вентилятора
60
