![Dell inspiron 3157, 3157-7654 Инструкция по эксплуатации онлайн [75/103] 181284](/views2/1218045/page75/bg4b.png)

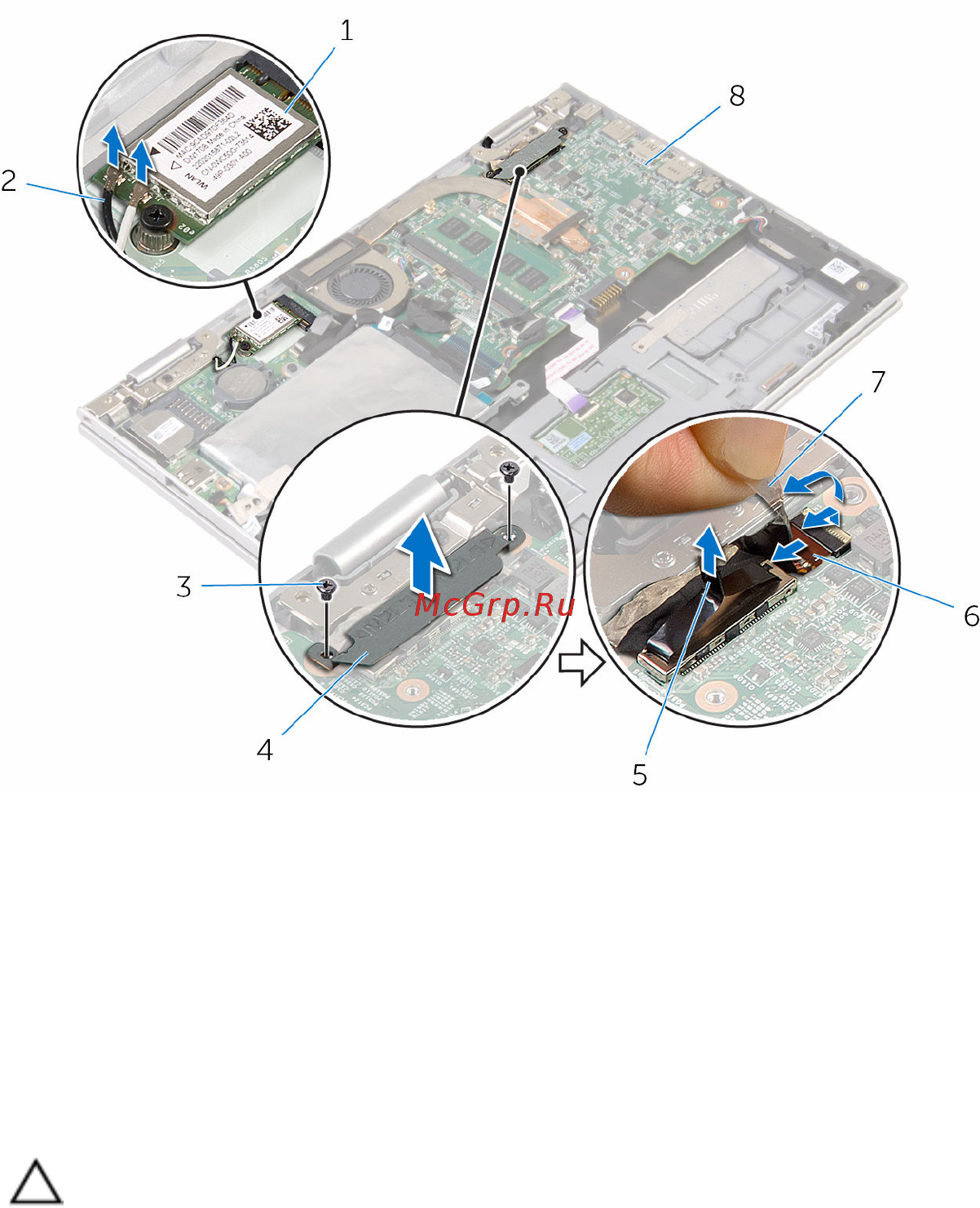

6 Поднимите защелку разъема и отсоедините кабель платы клавиши Windows.
1 плата беспроводной сети 2 антенные кабели (2)
3 винты (2 шт.) 4 кронштейн кабеля дисплея
5 кабель дисплея 6 кабель платы клавиши
Windows
7 клейкая лента 8 системная плата
7 Переверните компьютер и откройте крышку дисплея до упора.
ОСТОРОЖНО: Во избежание повреждения поверхности дисплея
положите компьютер на мягкую и чистую поверхность.
8 Положите компьютер лицевой панелью на ровную поверхность.
9 Выверните винты, которыми дисплей в сборе крепится к упору для рук и
клавиатуре в сборе.
75
